Allarme acustico
BM
L’allarme acustico BM è progettato per l’installazione nascosta dietro a pannelli o quadri elettrici, con solo l’altoparlante Ø30 mm visibile. Genera un segnale acustico chiaro da 75 a 90 dB, integrandosi in modo discreto negli ambienti industriali.
- Ingresso di tensione
- Φ30
- Sirene e buzzer
- Allarme
- 75-90dB
- Interno
- Esterno
- IP30
- IP34
Caratteristiche del prodotto
- Allarme integrato: Suono acustico fino a 90 dB a 1 m di distanza.
- Tipo di suono: Selezionabili 2 modalità di allarme distinte.
- Corpo: Compatto e leggero (100 g).
- Compatibile NPN/PNP: Solo per modello a 24V.
- Conforme CE: Solo per modelli 24V AC/DC
Specifiche tecniche
DIMENSIONI | - Ø30 mm (parte frontale) - 50 mm x 50 mm (parte posteriore) |
TENSIONE NOMINALE | - 24V AC/DC - 100V AC - 220V AC |
TIPO DI SUONO | - Due toni di allarme selezionabili e ben distinti |
MONTAGGIO | - A pannello - Solo per uso interno |
COLORE CORPO | - Corpo: Nero - Ghiera di fissaggio: Cromata - Pannello: Plastica ABS |
VOLUME | - Circa 75 dB a 1 m (24V) - Circa 80 dB a 1 m (120V) - Volume non regolabile |
MEMORIA SUONI | Due suoni di allarme: - Doppio tono rapido e alternato - Tono singolo rapido e intermittente |
GRADO DI PROTEZIONE | - IP34 |
NOTE | - Attivazione tramite contatto a secco (interruttore o relè) - Compatibile NPN/PNP solo per modello a 24V |
FUNZIONAMENTO | - Il suono è attivo solo durante la chiusura del contatto - Si interrompe all’apertura del contatto |
Esempio (suono/voce)

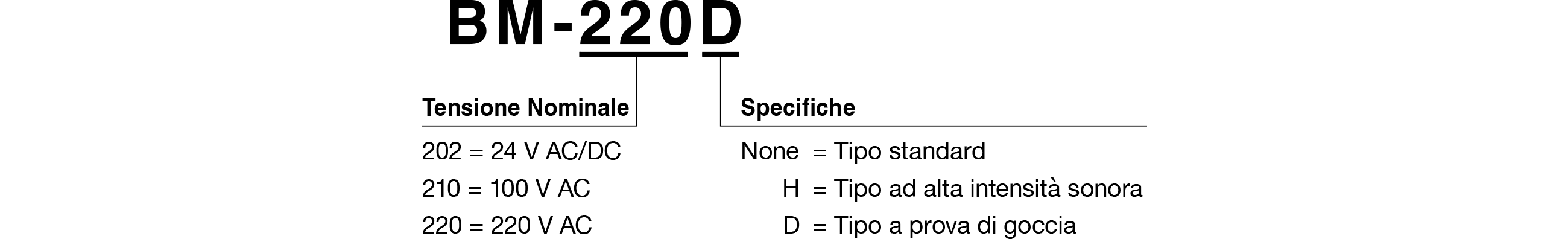

Configurazione del riferimento
Codice Modello

Elenco Prodotti
Codice Modello | Tensione Nominale | Specifiche |
---|---|---|
BM-202 | 24 V AC/DC | Tipo standard, 80 dB |
BM-210 | 100 V AC | Tipo standard, 85 dB |
BM-220 | 220 V AC | |
BM-202H | 24 V AC/DC | Tipo ad alta intensità sonora, 85 dB |
BM-210H | 100 V AC | Tipo ad alta intensità sonora, 90 dB |
BM-220H | 220 V AC | |
BM-202D | 24 V AC/DC | Tipo a prova di goccia, 75 dB |
BM-210D | 100 V AC | Tipo a prova di goccia, 80 dB |
BM-220D | 220 V AC |
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
Specifiche del prodotto
