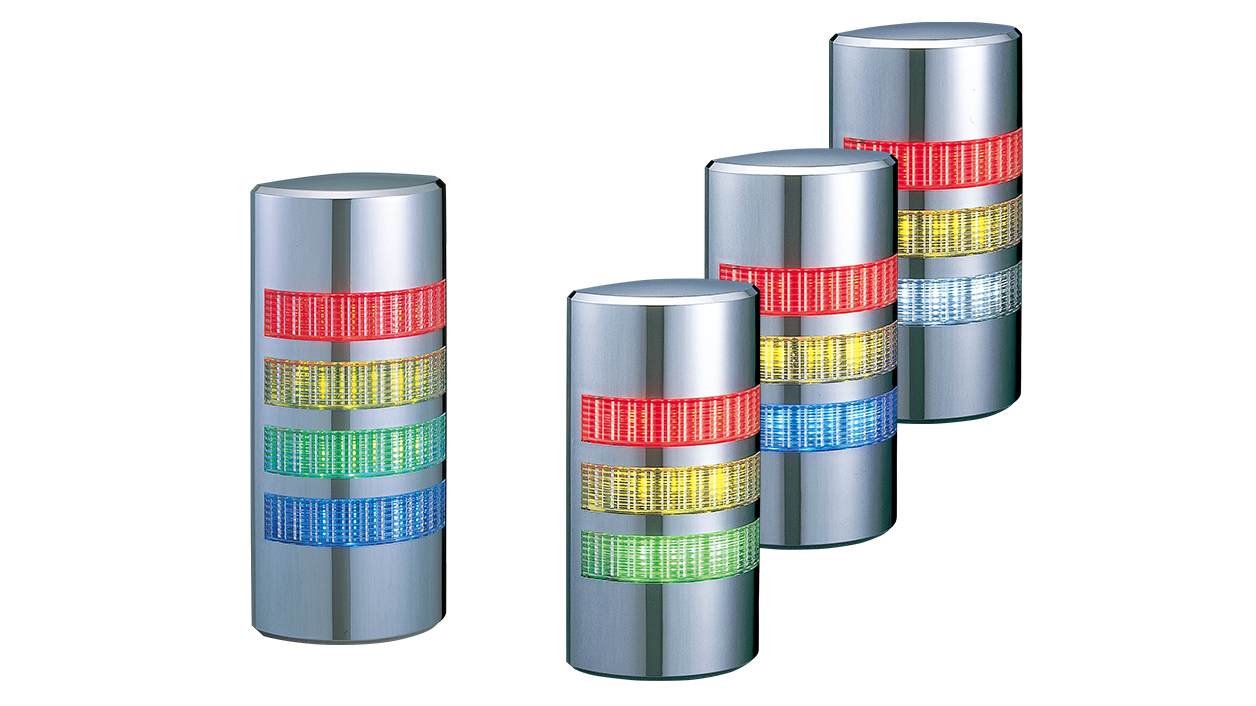

Torrette di Segnalazione da 37,5 mm da parete
WE
Sperimenta un'integrazione senza soluzione di continuità con le Torrette di Segnalazione a montaggio a parete da 37,5 mm. La serie WE presenta un design "mezza luna" cromato e sottile, perfettamente adatto per attrezzature moderne. Migliora le tue operazioni con questa soluzione di segnalazione elegante ed efficiente.
- Controllo I/O
- Colonne luminose
- W90×D37.5
- Continuo acceso
- Lampeggiante (stroboscopico)
- Allarme
- 90dB(TipoFB)
- Solo Interno
- IP65
- IP54(FBtype,inposizioneverticale)
- Rosso
- Ambra
- Verde
- Blu
- Bianco
Caratteristiche del prodotto
- Clear Vertical Cut Lens: Per un'illuminazione migliorata su una prospettiva ampia.
- Tipo FB: Allarme acustico integrato con 90dB a 1m.
- Installazione: Verticale e orizzontale.
- Colore del corpo: Cromato
- Lente: Resina policarbonato di alta qualità resistente agli urti e al calore per una durata superiore e una trasmissione luminosa eccellente.
- Compatibile NPN/PNP: Connessione diretta al PLC (solo 24V DC)
- Schema di illuminazione: Continuo e lampeggiante (lampeggiante solo per il tipo FB)
- Antipolvere e impermeabile IP65 (eccetto il tipo FB: IP54).
- Colori disponibili: Rosso, Ambra, Verde, Blu, Trasparente/Bianco.
Specifiche
| Dimensioni | Profilo da 37,5mm |
| Tensione Nominale | 24V AC/DC |
| Funzioni | ・Solo continuo ・Continuo e lampeggiante (lampeggiante solo per il tipo FB), allarmi |
| Montaggio | Montaggio a parete |
| Colore del Corpo | Cromato |
| Stile del Corpo | Pre-assemblato, pre-cablato |
| Livelli Impilabili | Disponibili versioni da 3 a 5 livelli |
| Colori dei Moduli | Rosso Ambra Verde Blu Trasparente |
| Stile Acustico | Allarme 1: Selezionabile, tono unico, allarme intermittente (beep veloce); 90dB (a 1m) Allarme 2: Selezionabile, tono unico, allarme intermittente (beep lento); 90dB (a 1m) |
| Standard di Conformità | Marcatura CE Componente Riconosciuto UL (US) RoHS |
| Grado di Protezione | IP65 IP54 (Tipo FB) |

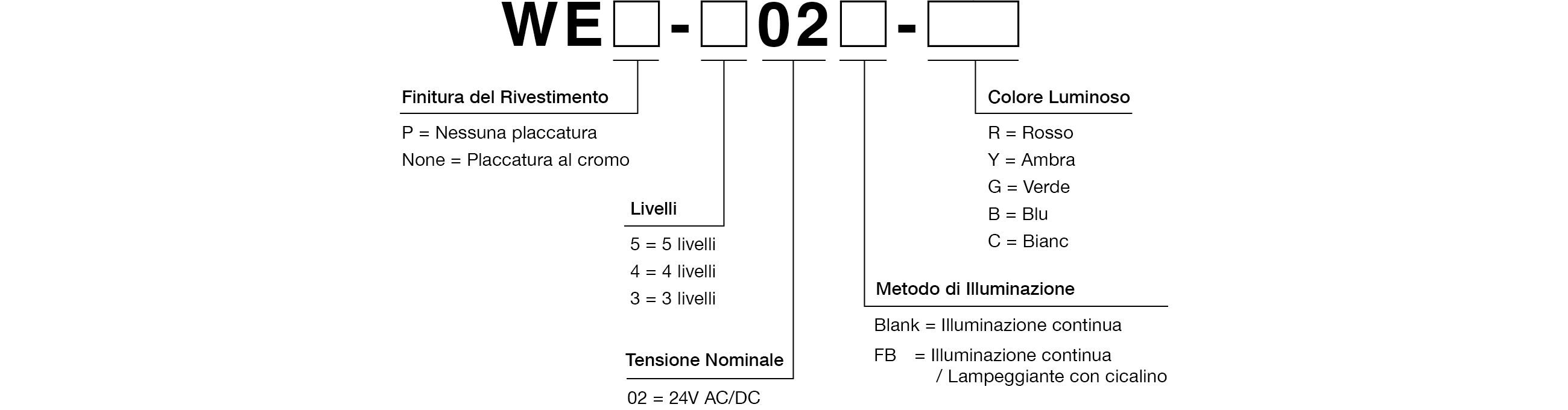

Configurazione del numero di modello
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di installazione Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
2D CAD [dxf]
3D CAD [IGS] (zip)Specifiche del prodotto
Parti di ricambio
WE-302(FB)
WE-302(FB)
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-2F1 | 1 | ||||
|
|
B32310021-2F2 | 1 |
WE-402(FB)
WE-402(FB)
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-3F1 | 1 | ||||
|
|
B32310021-3F2 | 1 |
WE-502(FB)
WE-502(FB)
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-1F1 | 1 | ||||
|
|
B32310021-1F2 | 1 |
