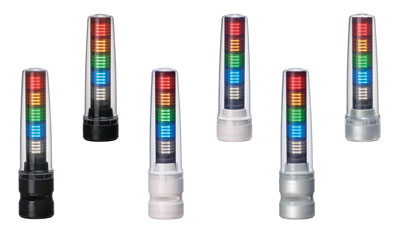

Φ70mm Luci di segnalazione LED
LS7

Adatto per ambienti sanitari o industriali gravosi, la serie LS7 presenta un design della superficie liscio ed elegante con classificazione IP65 per resistere a operazioni di lavaggio leggero.

  • Controllo I/O"
  • Colonne luminose
  • Φ70
  • Continuo acceso
  • Lampeggiante
  • Allarme
  • 82dBopiù(TipoB)
  • 85dBopiù(TipoFB)
  • Interno
  • IP65
  • IP54
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco
  • Φ70mm Luci di segnalazione LED LS7
  • Involucro liscio, non metallico per un efficiente deflusso di acqua e polvere
  • Segnalazione visiva altamente efficiente e non ambigua
  • La copertura della lente è realizzata in policarbonato resistente agli urti
  • I toni del cicalino sono appositamente progettati per essere udibili sopra il rumore delle macchine
  • Connettore M12 per un'installazione rapida e semplice

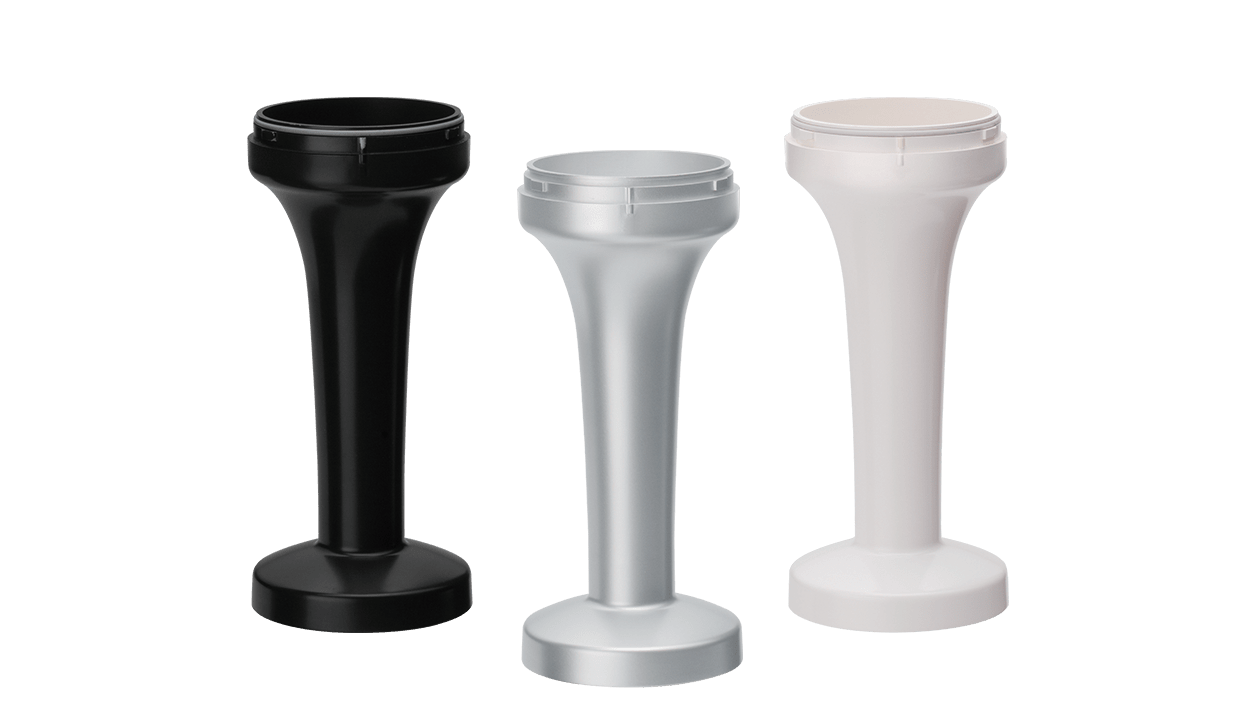

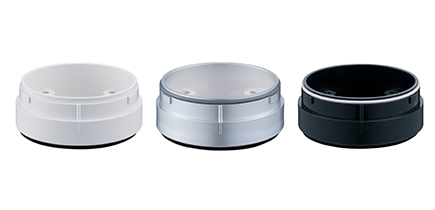

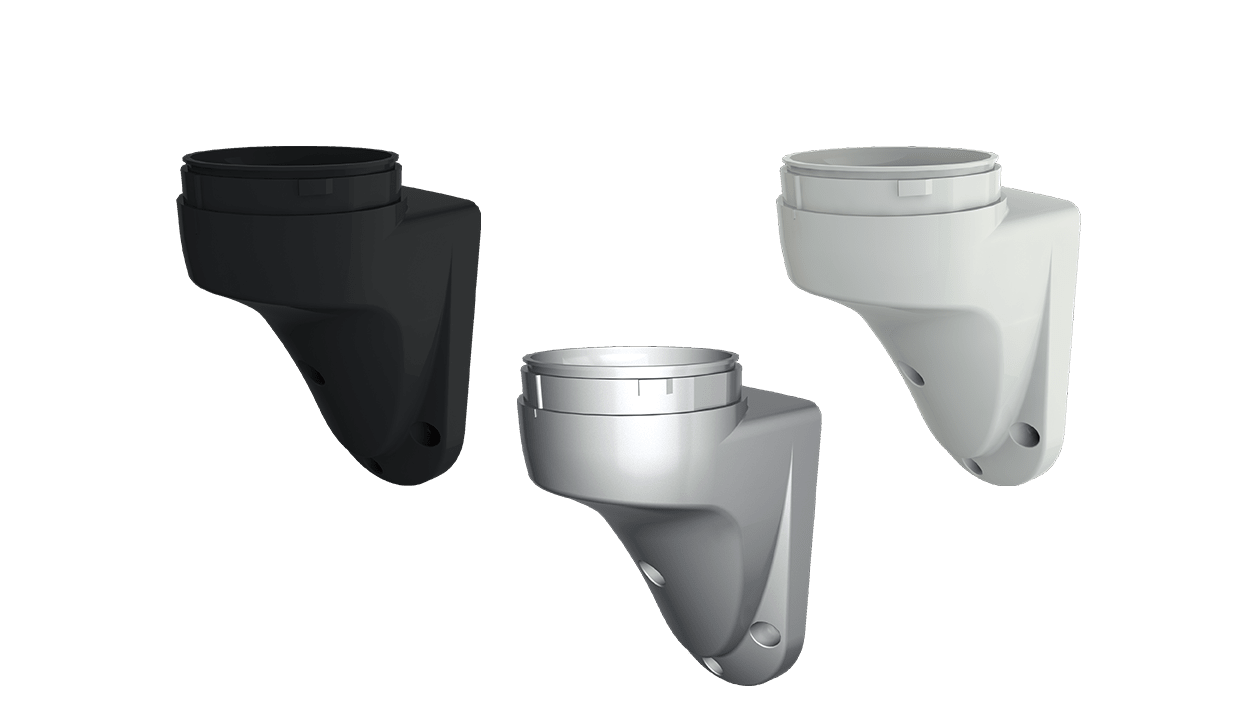

  • Supporti disponibili in plastica ABS



Specifiche

Dimensioni Φ70mm
Tensione nominale 24V DC
Colore del corpo Bianco spento
Grigio scuro spento
Argento
Ubicazione di montaggio Uso interno
Direzione di montaggio Posizione verticale
Numero di livelli 3 o 5 segmenti di colore LED
Colori dei moduli Rosso
Ambra
Verde
Blu
Bianco
Stile udibile Tipo con cavi di collegamento
- Cicalino 1 : Circa 82dB
- Cicalino 2 : Circa 85dB

Tipo con connettore M12
Circa 82dB
Norme di conformità Marchio CE (solo 24V)
Riconoscimento di componente UL (Stati Uniti)
Riconoscimento di componente c-UL (Canada)
RoHS
Grado di protezione IP65 (Tipo di illuminazione)
IP54 (Tipo di cicalino)



Movie

Codice Modello

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

Manuale di istruzioni

Specifiche del prodotto

LS7  

LS7  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Outer Cover
B45110011-F1 1

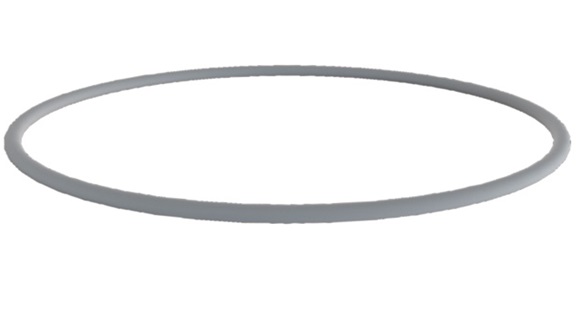

																O-ring A
Z35721038-056F1 1

																O-ring B
Z35721039-F1 1

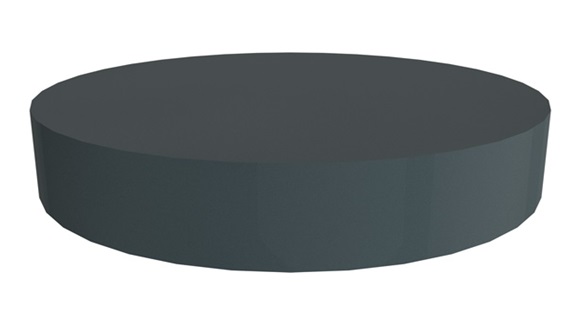

																Mounting Cover
B81910001-F1 1
