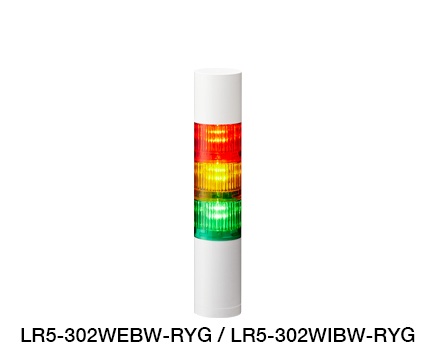

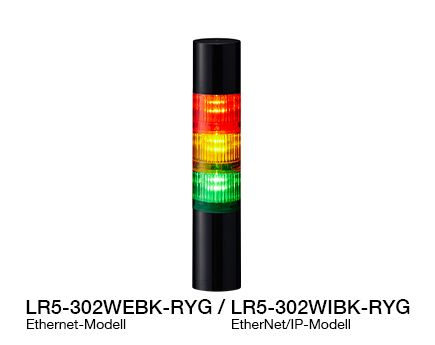

Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP)
Serie LR5-LAN

La serie LR5-LAN è progettata per smart factory e ambienti IoT industriali, con modelli dedicati disponibili per Ethernet (HTTP(S), Modbus/TCP) ed EtherNet/IP. Ogni modello consente il controllo diretto tramite LAN per centralizzare la segnalazione luminosa e sonora, mentre il server Web integrato e il grado di protezione IP65 aiutano a semplificare la progettazione del sistema e a ridurre le esigenze di manutenzione in fabbrica.

  • Ethernet
  • Colonne luminose
  • Φ50
  • Continuo acceso
  • Lampeggiante
  • Allarme
  • Interno
  • IP65
  • IP54
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN
  • Torrette di Segnalazione a LED Φ50 (compatibili con controllo Ethernet / EtherNet/IP) Serie LR5-LAN

Controllo diretto da PC & PLC per torrette di segnalazione a LED connesse tramite LAN

Importante: scegliere attentamente il modello

La serie LR5-LAN è composta da due modelli distinti e dedicati, non compatibili tra loro. Prima dell'ordine, verificare i requisiti di protocollo del proprio sistema:

  • Modello Ethernet: supporta Socket, HTTP(S) e Modbus/TCP. (Non supporta EtherNet/IP)
  • Modello EtherNet/IP: supporta esclusivamente EtherNet/IP. (Non supporta HTTP(S) o Modbus/TCP)

In caso di dubbi sul modello richiesto dal proprio sistema, consultare la tabella "Funzioni compatibili" riportata di seguito o contattarci prima di effettuare l'ordine.

Prima
I sistemi basati su PC industriali utilizzavano schede di interfaccia a uscita digitale, aumentando il numero di componenti e complicando la gestione delle scorte e delle consegne.
Dopo

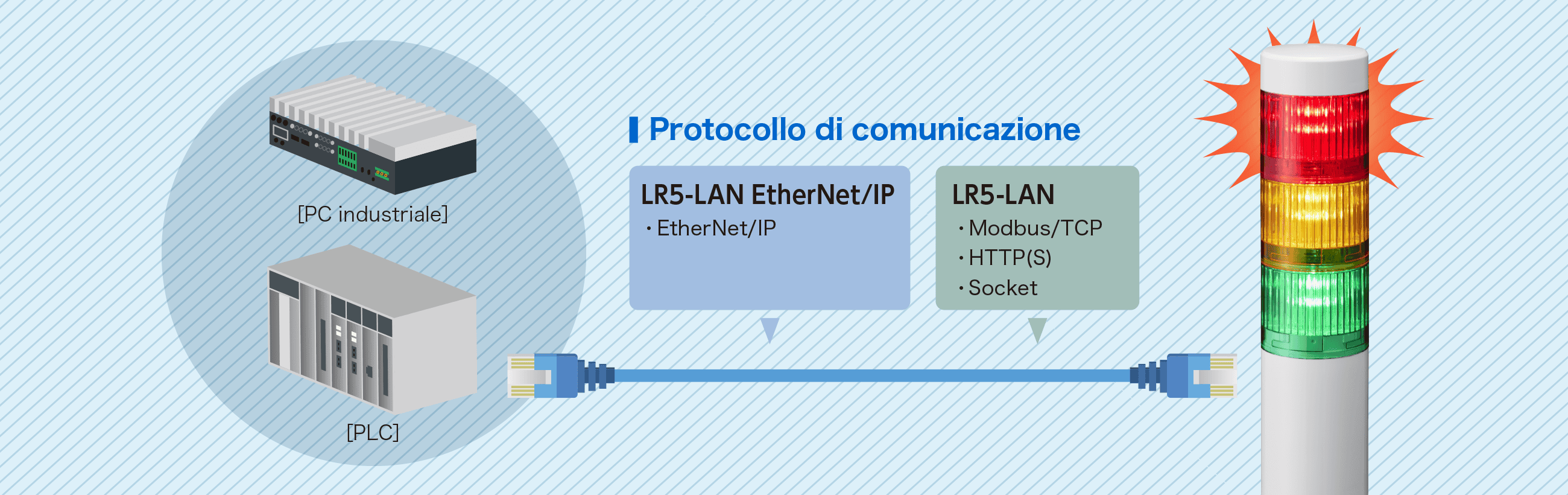

Supporta il controllo tramite comunicazione HTTP(S), Modbus/TCP o EtherNet/IP. La torre di segnalazione e il buzzer possono essere controllati direttamente tramite la rete, eliminando la necessità di schede di interfaccia di uscita. La configurazione tramite browser web riduce ulteriormente il lavoro di progettazione e manutenzione.



Modello Ethernet (Modello LR5-LAN)

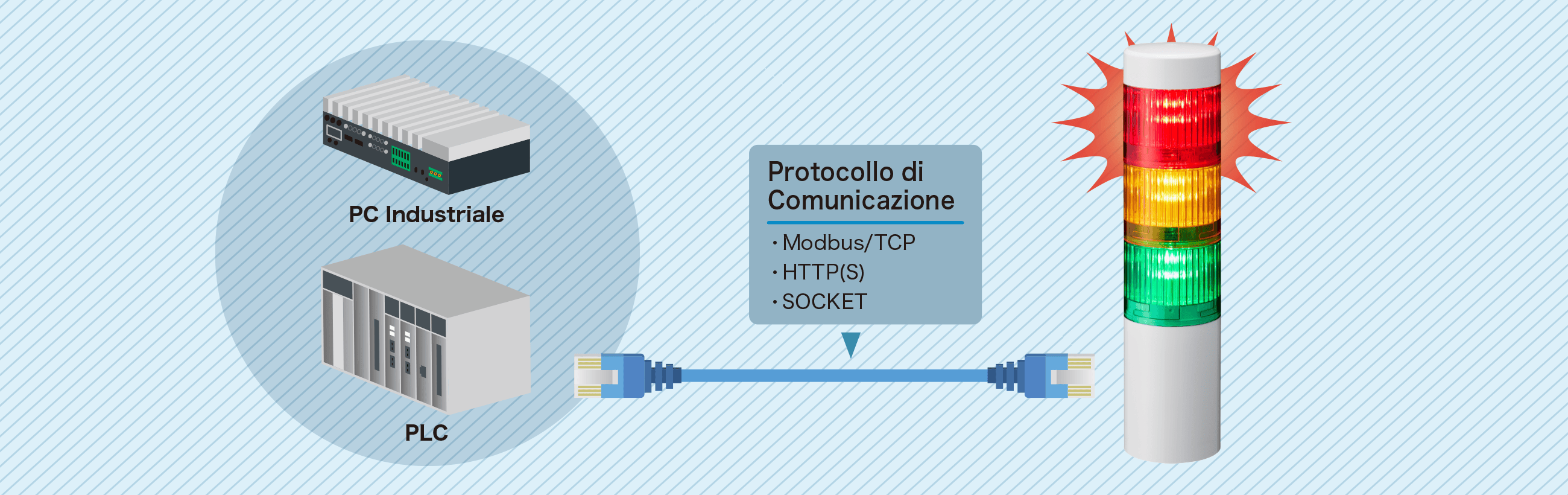

Controllo diretto via LAN da PC industriale / PLC.
Configurazione semplice & facile impostazione delle notifiche.

Questo modello supporta la comunicazione HTTP(S), Modbus/TCP e Socket. Non supporta EtherNet/IP — se il sistema richiede EtherNet/IP, consultare il Modello EtherNet/IP.

Funzioni compatibili
Protocollo Socket
Modbus/TCP
HTTP(S)
EtherNet/IP
Monitoraggio PING
Modbus/TCP
Progettazione software semplice
- Funzione di generazione dei comandi

Dopo aver effettuato l'accesso a LR5-LAN tramite un browser web, gli utenti possono selezionare le operazioni desiderate dalla schermata di configurazione per visualizzare automaticamente i comandi di controllo. Ciò consente agli sviluppatori di verificare il comportamento dei comandi senza consultare i manuali, riducendo i tempi di sviluppo del software.

- Codice sorgente di esempio

Il codice sorgente di esempio per LR5-LAN è disponibile nella pagina web del prodotto. Sono forniti diversi linguaggi di programmazione per Windows e Linux, consentendo di eseguire rapidamente test nell'ambiente preferito.

- Ampia scelta di pattern di lampeggio preimpostati

Sono disponibili sette pattern di lampeggio LED preimpostati. Il lampeggio può essere controllato esclusivamente tramite comandi, eliminando la necessità di impostare impulsi di clock nel PLC.

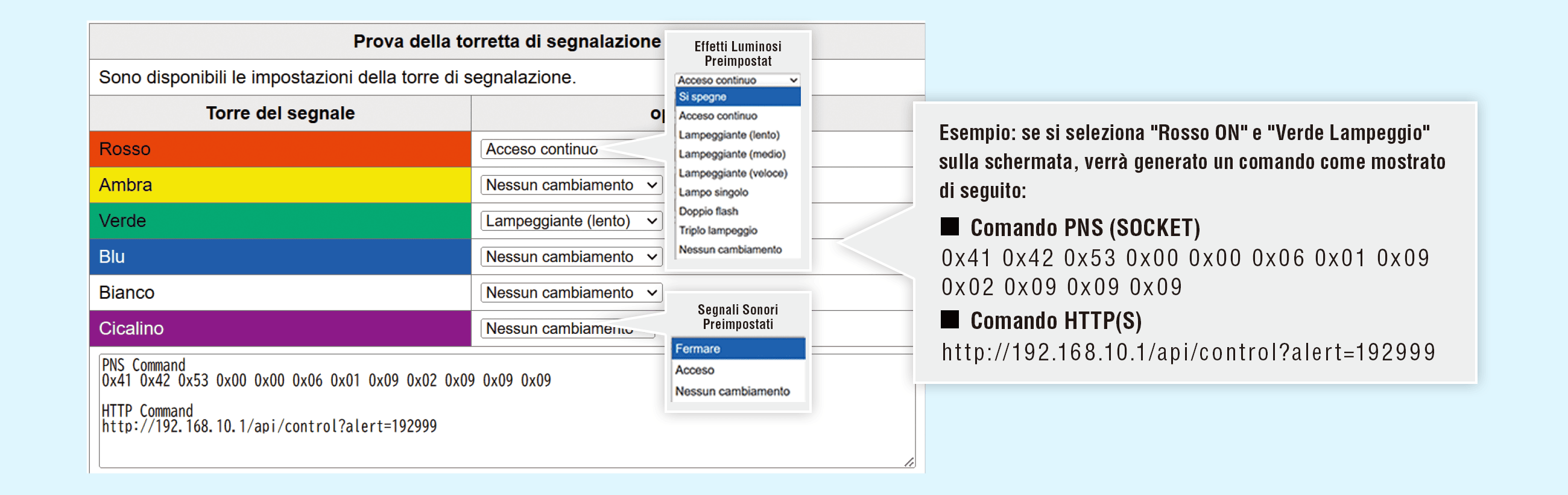

Immagine del software di controllo della torre di segnalazione

>> Guarda il funzionamento effettivo nel video dimostrativo.

Modello EtherNet/IP (Modello LR5-LAN dedicato a EtherNet/IP)

Controllo e dati integrati per gli impianti di automazione industriale.
Torrette di segnalazione a LED EtherNet/IP: progettate per le esigenze della produzione

Questo modello supporta esclusivamente EtherNet/IP. Non supporta la comunicazione HTTP(S), Modbus/TCP o Socket — se il sistema richiede questi protocolli, consultare il Modello Ethernet.

Funzioni compatibili
Protocollo Socket -
Modbus/TCP -
HTTP(S)
EtherNet/IP
Monitoraggio PING
Modbus/TCP
Configurazione semplice con il supporto dei file EDS (Electronic Data Sheets)

Registrando nel software di programmazione PLC il file EDS (Electronic Data Sheets) contenente le definizioni di configurazione, è possibile completare facilmente l'impostazione, riducendo i tempi e il lavoro di programmazione.

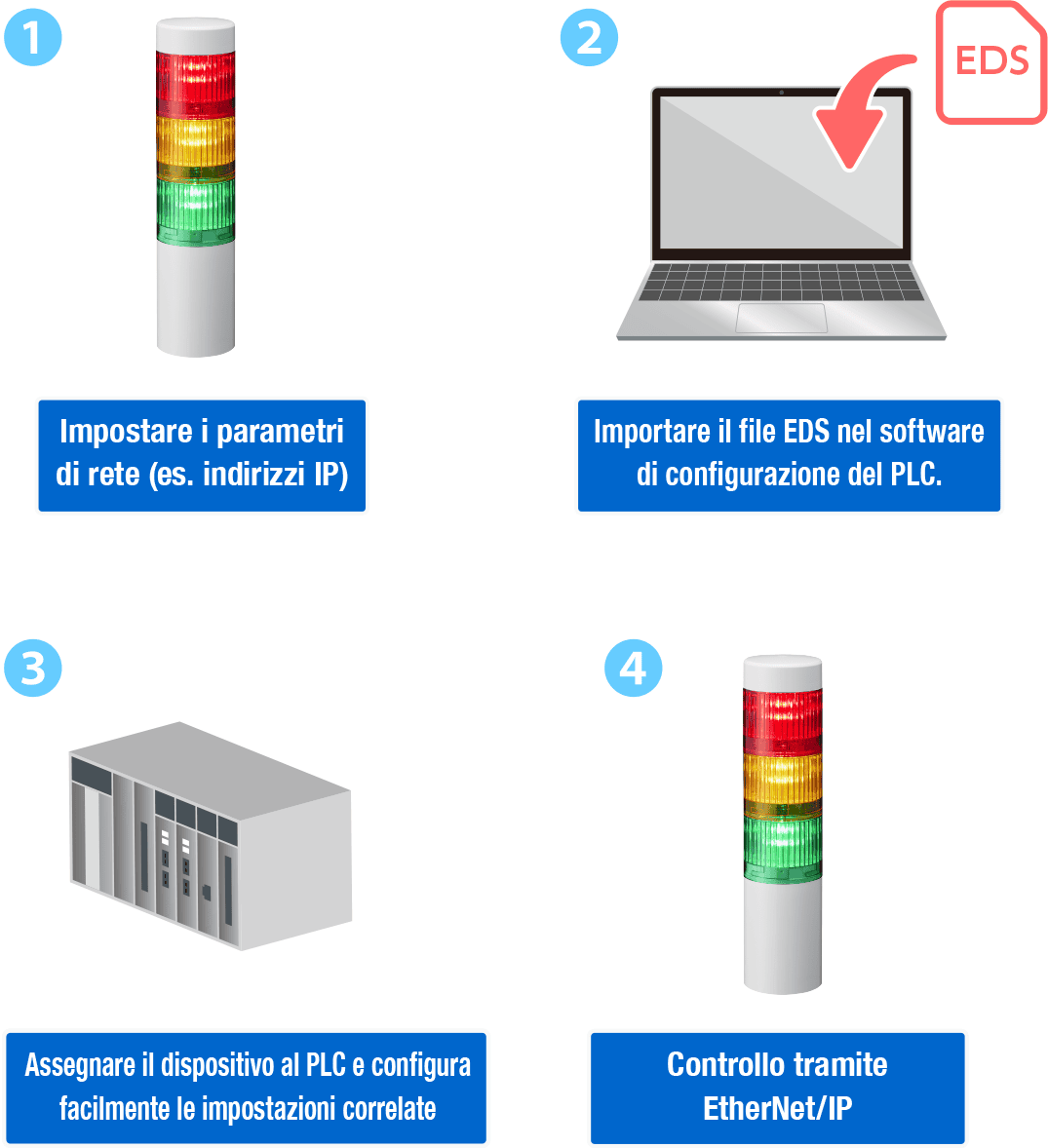

1. Impostare i parametri di rete (ad es. gli indirizzi IP).  2. Importare il file EDS nel software di configurazione PLC.  3. Applicare al PLC l'assegnazione dei dispositivi e le relative impostazioni.  4. Eseguire il controllo tramite EtherNet/IP

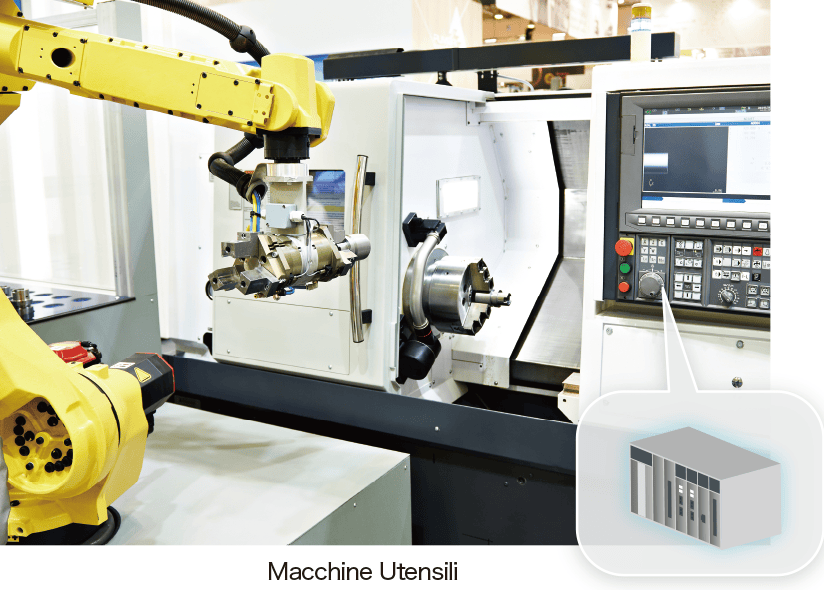

Indicazione dello stato macchina e dei sistemi di livello superiore

Controllo da PC industriali / PLC

È supportato il controllo diretto tramite comandi da PC industriali o PLC, riducendo la necessità di schede di interfaccia di uscita e minimizzando i requisiti di I/O.

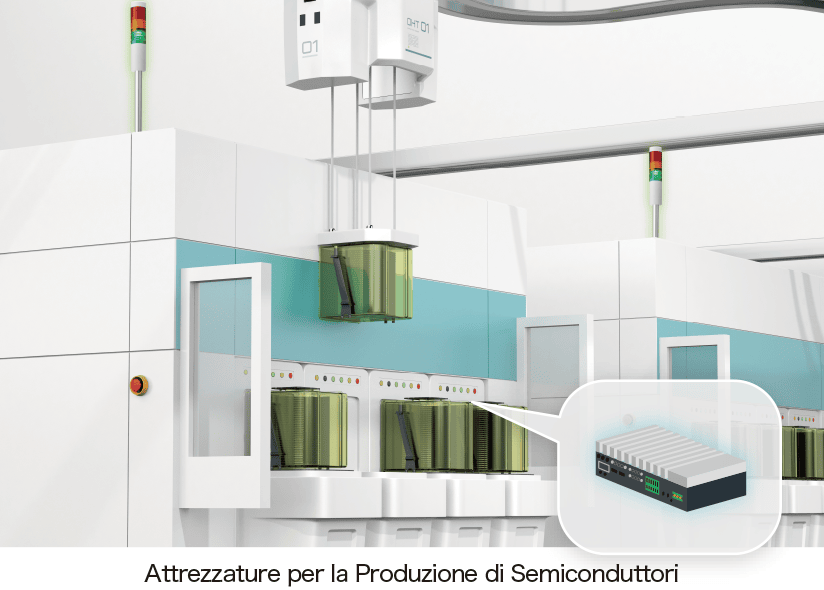

Industria dei semiconduttori
Industria dei semiconduttori
Industria automobilistica
Industria automobilistica
Industria chimica / farmaceutica
Industria chimica / farmaceutica

Notifica dai sistemi di livello superiore

Le indicazioni di stato e di allarme provenienti dai sistemi SCADA o dai sistemi di gestione della produzione possono essere visualizzate mediante protocolli standard. Visualizzando gli allarmi non solo sui monitor, ma anche tramite le familiari torrette di segnalazione a LED, gli operatori sul posto possono riconoscere immediatamente le anomalie, evitando che vengano trascurate e migliorando la rapidità di risposta.

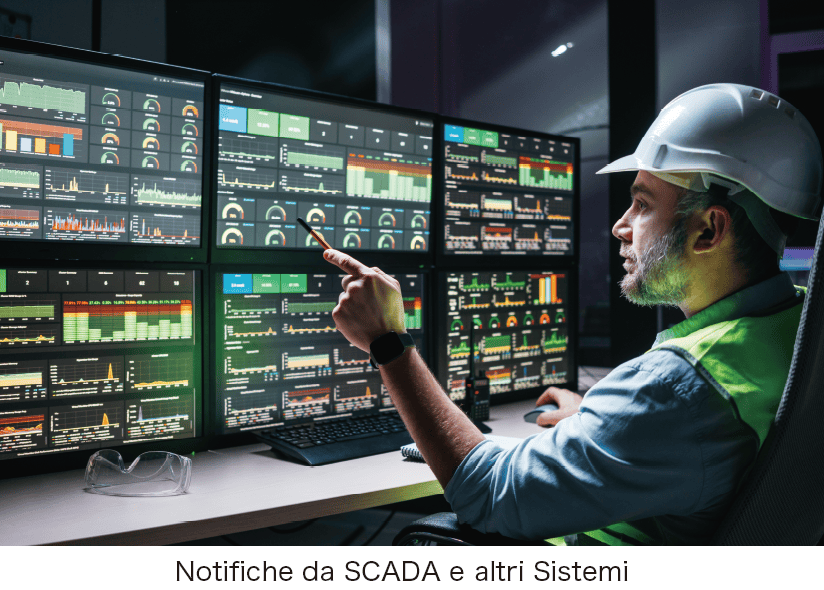

Notifica dai sistemi SCADA
Notifica dai sistemi SCADA
Notifica dai sistemi SCADA
Notifica dai sistemi SCADA

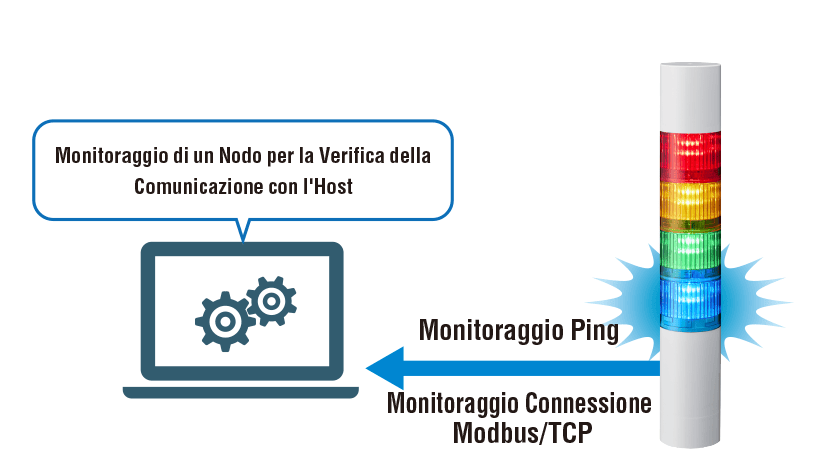

Monitoraggio della connessione del dispositivo host

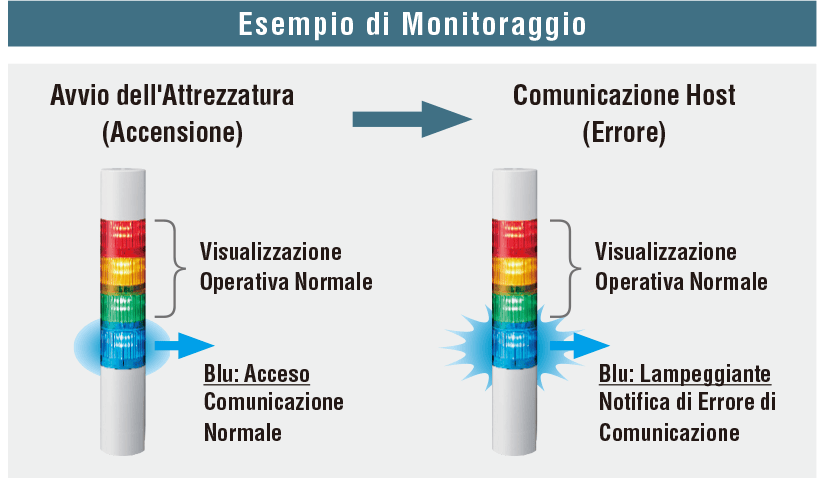

È possibile monitorare la connessione con il dispositivo host. In caso di perdita della comunicazione con l'host, il modulo LED emette un allarme, consentendo il monitoraggio del segnale di vita (heartbeat) di rete.

Un nodo monitorato per ciascun host per la verifica della comunicazione Esempio di utilizzo

Riduzione del lavoro di cablaggio

Riduzione delle ore di lavoro

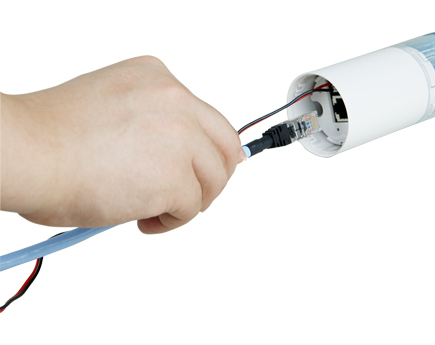

L'alimentazione è fornita a 24 V DC e il modulo viene controllato tramite un connettore RJ-45 con cavo LAN. Rispetto ai collegamenti con fili singoli, il lavoro di cablaggio può essere ridotto.

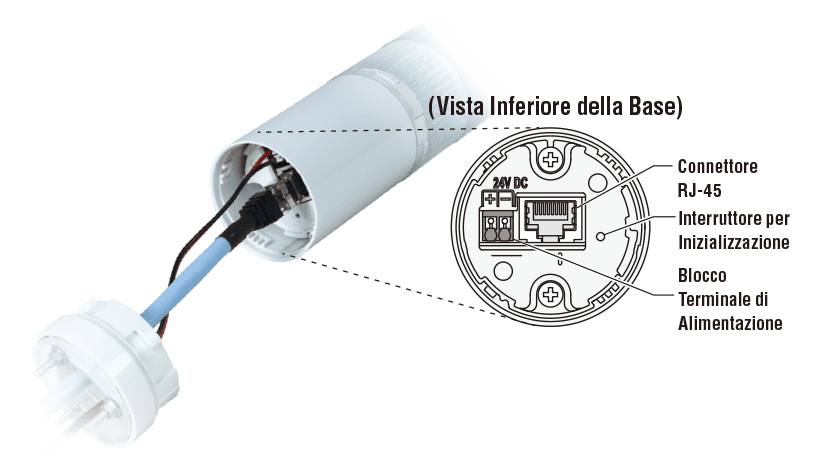

Illustrazione della struttura del prodotto

Installazione semplice

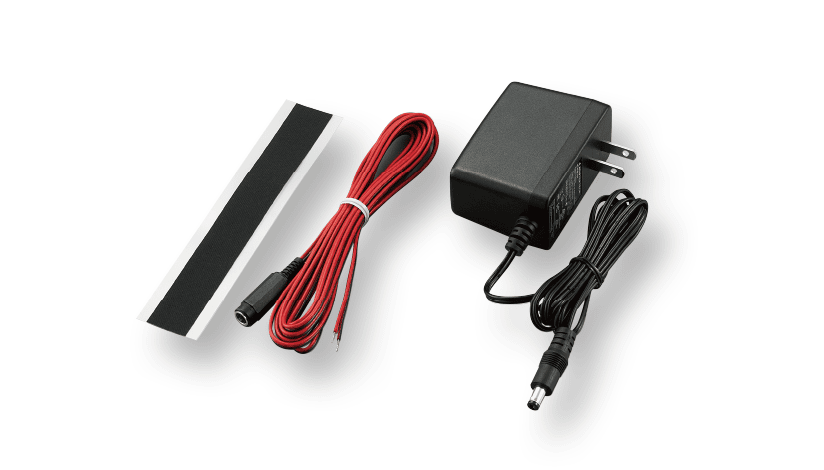

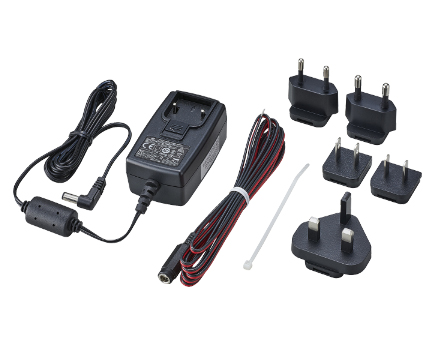

Utilizzando l'ADP-001C opzionale, l'alimentazione può essere fornita da una presa AC. Anche se non è disponibile un'alimentazione a 24 V DC, l'ADP-001C può essere installato facilmente senza lavori di impiantistica.

Esempio di alimentazione

Design impilabile

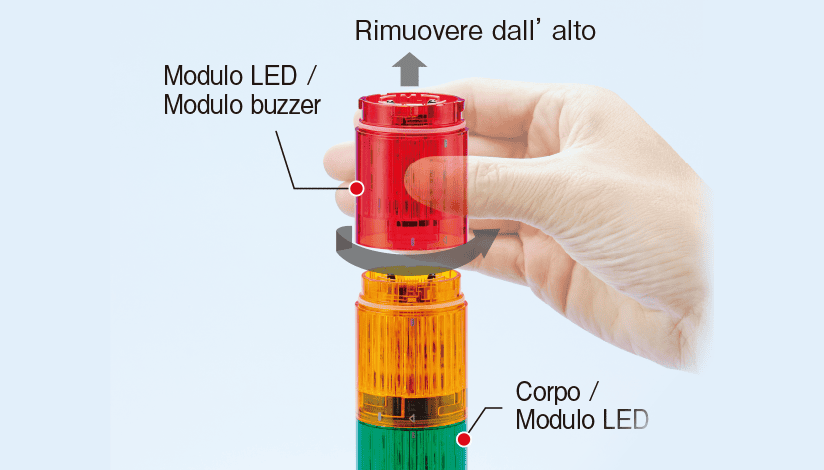

Utilizza la stessa struttura impilabile delle altre torri di segnalazione serie LR. L'ordine dei colori e il numero di livelli possono essere modificati facilmente senza utensili.

Caratteristiche della serie LR

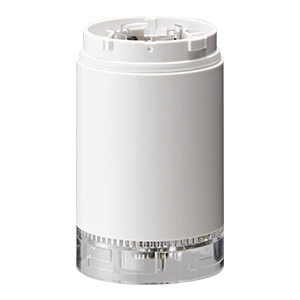

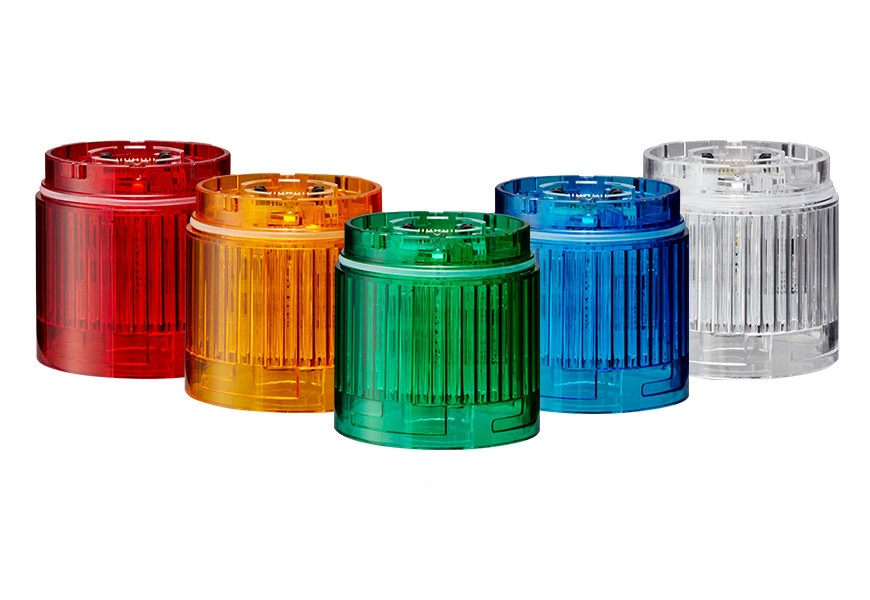

Configurazione dei moduli LED e dei moduli buzzer

Guida alla connessione IO-Link

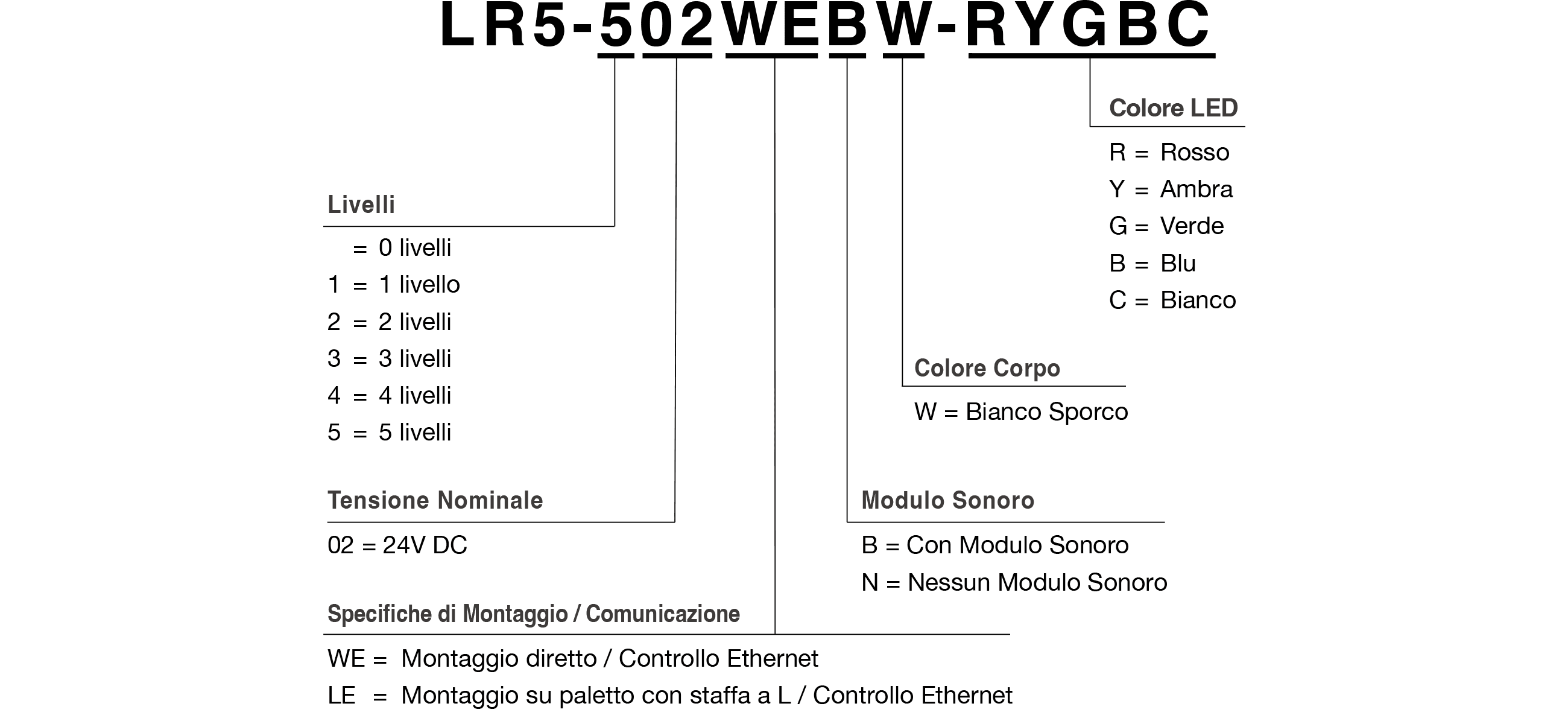

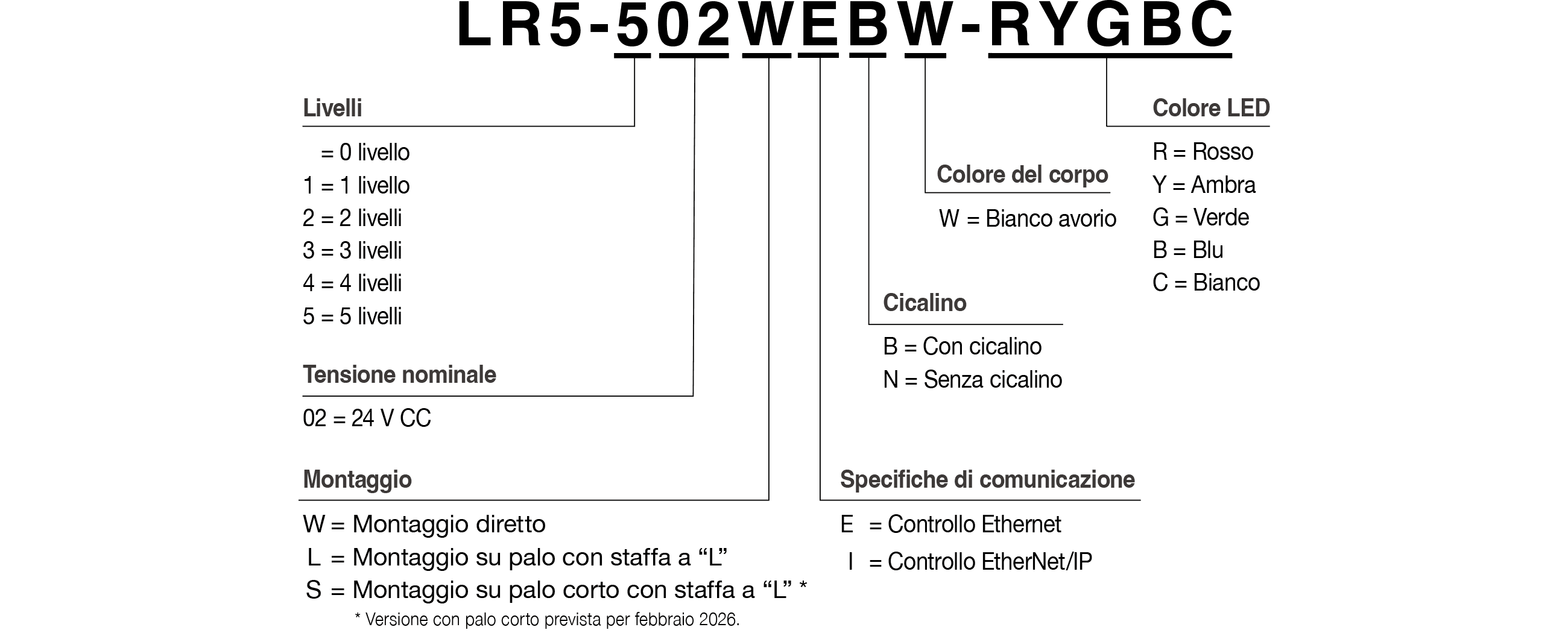

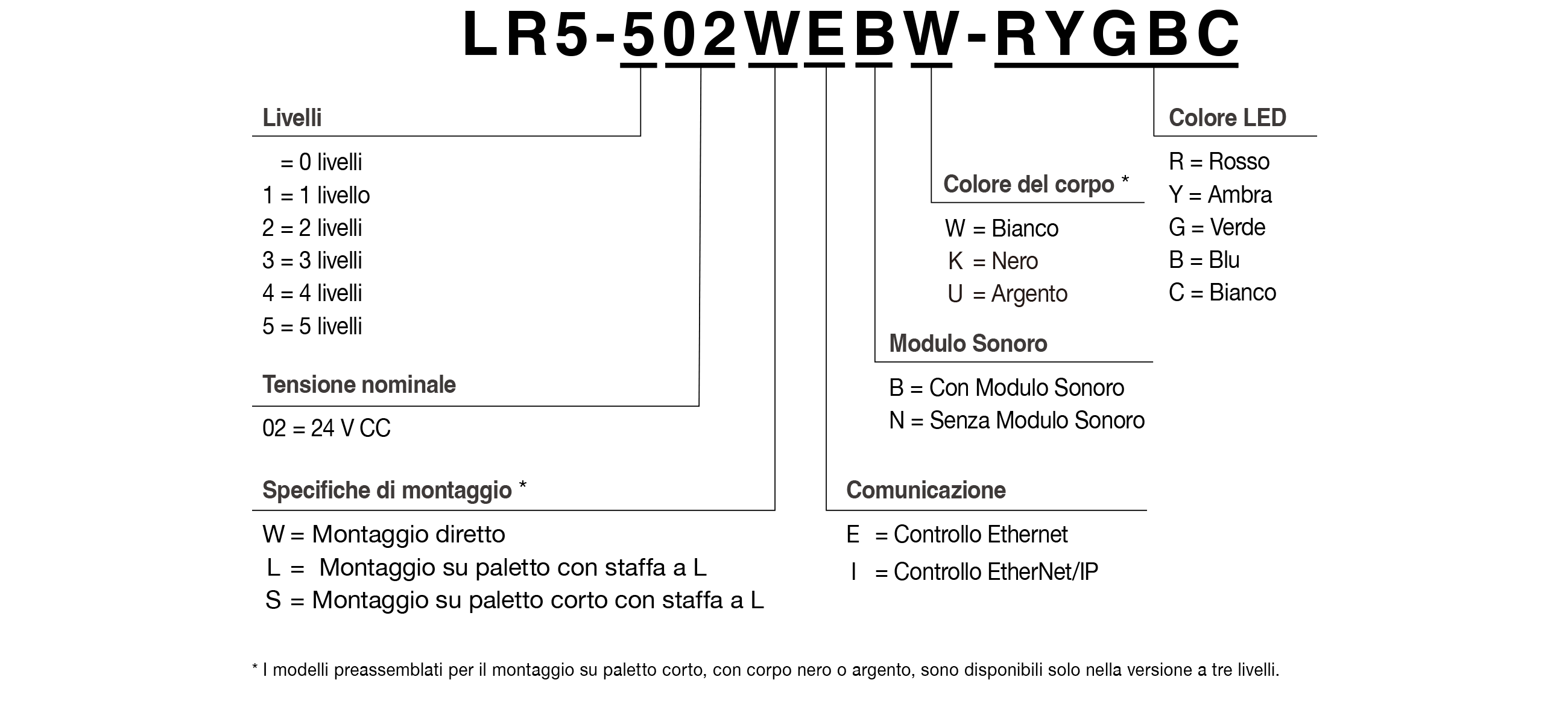

Codice modello

Elenco prodotti

• Disponibili configurazioni di colore personalizzate. (Le configurazioni che utilizzano moduli LED dello stesso colore non possono essere controllate separatamente)
• I pali non sono venduti separatamente.

Modello a controllo Ethernet

Montaggio diretto con fissaggio a 3 punti
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED

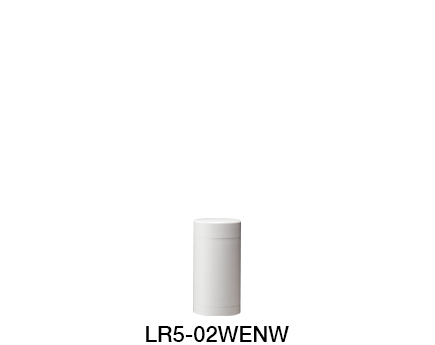

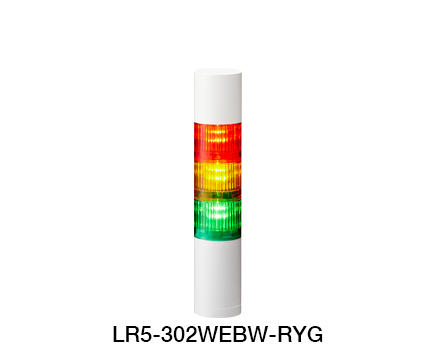

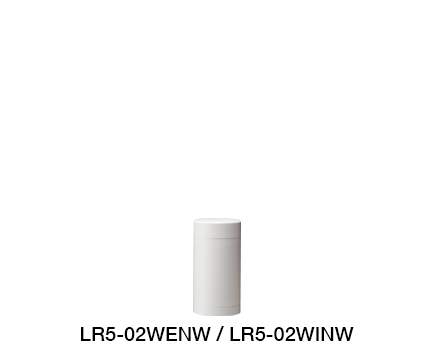

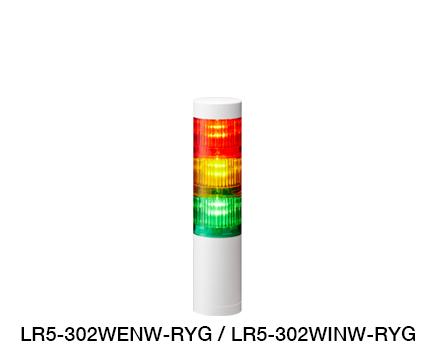

LR5-02WENK 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Nero Solo corpo
LR5-02WENU 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Argento Solo corpo
LR5-02WENW 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Solo corpo
LR5-102WENW-R 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso
LR5-102WENW-Y 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Ambra
LR5-102WENW-G 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Verde
LR5-202WENW-RY 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso, Ambra
LR5-202WENW-RG 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso, Verde
LR5-302WENK-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Nero Rosso, Ambra, Verde
LR5-302WENU-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Argento Rosso, Ambra, Verde

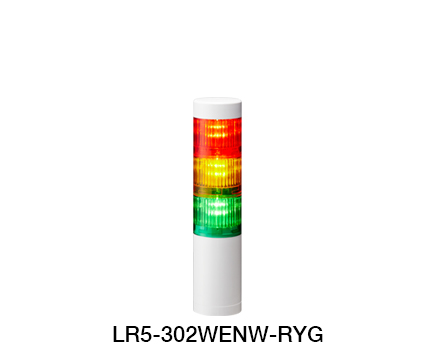

LR5-302WENW-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde
LR5-402WENW-RYGB 4 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502WENW-RYGBC 5 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
LR5-102WEBW-R 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso
LR5-102WEBW-Y 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Ambra
LR5-102WEBW-G 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Verde
LR5-202WEBW-RY 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra
LR5-202WEBW-RG 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Verde
LR5-302WEBK-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Nero Rosso, Ambra, Verde
LR5-302WEBU-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Argento Rosso, Ambra, Verde
LR5-302WEBW-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde
LR5-402WEBW-RYGB 4 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502WEBW-RYGBC 5 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco

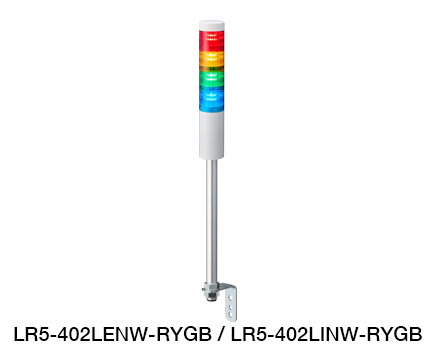

Montaggio su paletto con staffa a L
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED

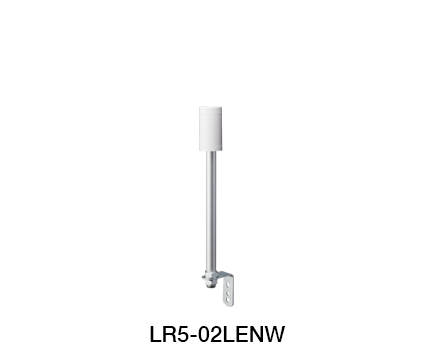

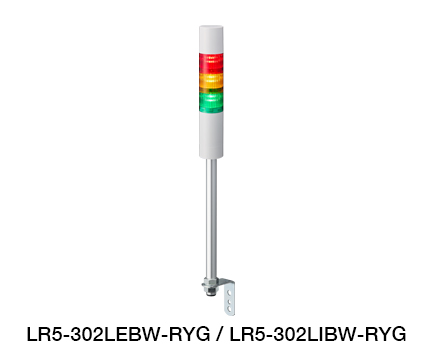

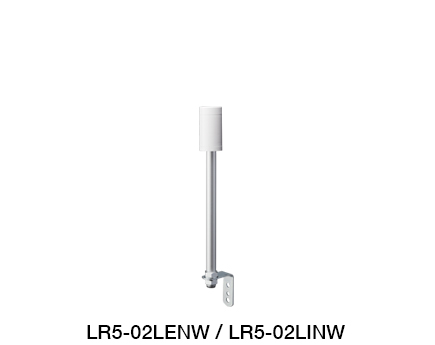

LR5-02LENK 0 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Nero Solo corpo
LR5-02LENU 0 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Argento Solo corpo
LR5-02LENW 0 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Solo corpo
LR5-102LENW-R 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso
LR5-102LENW-Y 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Ambra
LR5-102LENW-G 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Verde
LR5-202LENW-RY 2 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra
LR5-202LENW-RG 2 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Verde
LR5-302LENK-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Nero Rosso, Ambra, Verde
LR5-302LENU-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Argento Rosso, Ambra, Verde
LR5-302LENW-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde

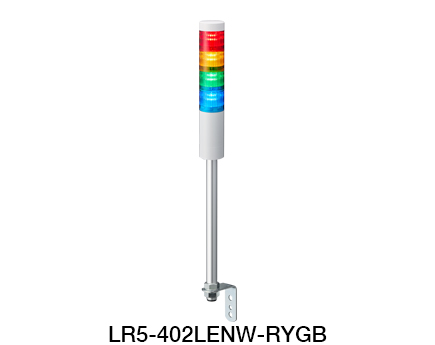

LR5-402LENW-RYGB 4 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502LENW-RYGBC 5 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
LR5-102LEBW-R 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso
LR5-102LEBW-Y 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Ambra
LR5-102LEBW-G 1 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Verde
LR5-202LEBW-RY 2 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra
LR5-202LEBW-RG 2 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Verde
LR5-302LENK-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Nero Rosso, Ambra, Verde
LR5-302LENU-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Argento Rosso, Ambra, Verde

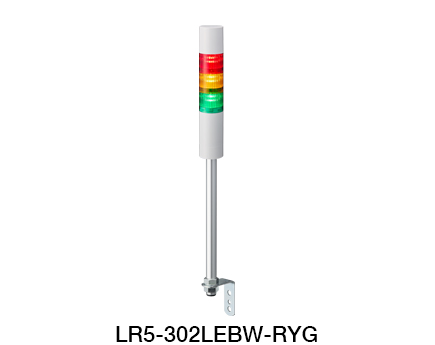

LR5-302LEBW-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde
LR5-402LEBW-RYGB 4 24 V CC Montaggio su paletto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502LEBW-RYGBC 5 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
Montaggio su paletto corto con staffa a L
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED
LR5-02SENK 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Nero Solo corpo
LR5-02SENU 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Argento Solo corpo
LR5-02SENW 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Bianco Solo corpo
LR5-302SENK-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Nero Rosso, Ambra, Verde
LR5-302SENU-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Argento Rosso, Ambra, Verde
LR5-302SENW-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde
LR5-302SEBK-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Nero Rosso, Ambra, Verde
LR5-302SEBU-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Argento Rosso, Ambra, Verde
LR5-302SEBW-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde

Modello a controllo EtherNet/IP

Montaggio diretto con fissaggio a 3 punti
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED
LR5-02WINK 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Nero Solo corpo
LR5-02WINU 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Argento Solo corpo
LR5-02WINW 0 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Solo corpo
LR5-102WINW-R 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso
LR5-102WINW-Y 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco sporco Ambra
LR5-102WINW-G 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Verde
LR5-202WINW-RY 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra
LR5-202WINW-RG 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso, Verde
LR5-302WINK-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Nero Rosso, Ambra, Verde
LR5-302WINU-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Argento Rosso, Ambra, Verde
LR5-302WINW-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde
LR5-402WINW-RYGB 4 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502WINW-RYGBC 5 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
LR5-102WIBW-R 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso
LR5-102WIBW-Y 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Ambra
LR5-102WIBW-G 1 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Verde
LR5-202WIBW-RY 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso, Ambra
LR5-202WIBW-RG 2 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso, Verde
LR5-302WIBK-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Nero Rosso, Ambra, Verde
LR5-302WIBU-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Argento Rosso, Ambra, Verde
LR5-302WIBW-RYG 3 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde
LR5-402WIBW-RYGB 4 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502WIBW-RYGBC 5 24 V CC Montaggio diretto con fissaggio a 3 punti Controllo EtherNet/IP Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
Montaggio su paletto con staffa a L
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED
LR5-02LINK 0 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Nero Solo corpo
LR5-02LINU 0 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Argento Solo corpo
LR5-02LINW 0 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Solo corpo
LR5-102LINW-R 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso
LR5-102LINW-Y 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Ambra
LR5-102LINW-G 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Verde
LR5-202LINW-RY 2 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra
LR5-202LINW-RG 2 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Verde
LR5-302LINK-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Nero Rosso, Ambra, Verde
LR5-302LINU-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Argento Rosso, Ambra, Verde
LR5-302LINW-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde
LR5-402LINW-RYGB 4 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502LINW-RYGBC 5 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
LR5-102LIBW-R 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso
LR5-102LIBW-Y 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Ambra
LR5-102LIBW-G 1 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Verde
LR5-202LIBW-RY 2 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra
LR5-202LIBW-RG 2 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Verde
LR5-302LIBK-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Nero Rosso, Ambra, Verde
LR5-302LIBU-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Argento Rosso, Ambra, Verde
LR5-302LIBW-RYG 3 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde
LR5-402LIBW-RYGB 4 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu
LR5-502LIBW-RYGBC 5 24 V CC Montaggio su paletto con staffa a L Controllo EtherNet/IP Compatibile Bianco Rosso, Ambra, Verde, Blu, Bianco
Montaggio su paletto corto con staffa a L
Modello Livelli Tensione nominale Montaggio Specifiche di comunicazione Modulo Sonoro Compatibile trasmettitore WD
(WDT-5LR-Z2)
Colore corpo Colore unità LED
LR5-02SINK 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Nero Solo corpo
LR5-02SINU 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Argento Solo corpo
LR5-02SINW 0 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Bianco Solo corpo
LR5-302SINK-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Nero Rosso, Ambra, Verde
LR5-302SINU-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Argento Rosso, Ambra, Verde
LR5-302SINW-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Compatibile Bianco Rosso, Ambra, Verde
LR5-302SIBK-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Nero Rosso, Ambra, Verde
LR5-302SIBU-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Argento Rosso, Ambra, Verde
LR5-302SIBW-RYG 3 24 V CC Montaggio su paletto corto con staffa a L Controllo Ethernet Con Modulo Sonoro Compatibile Bianco Rosso, Ambra, Verde

Tabella compatibilità opzioni

Opzione LR5-E-□ LR5-BW WDT-5LR-Z2 SZK-002W SZW-001W SZW-002W SZK-001U SZ-010 SZL-001 ADP-001C
Montaggio diretto
Montaggio su palo

Informazioni sull'ultimo firmware 《Versione 1.01》

【Modifiche nella versione 1.01】

Funzione di acquisizione dello stato

    • Nell'acquisizione dello stato tramite comandi HTTP, è stato corretto un problema per cui le risposte in formato JSON non potevano essere interpretate correttamente da un parser JSON.

Schermata delle impostazioni Web

    • È stato aggiunto un limite al numero di tentativi di immissione della password nella schermata di accesso.
      Se viene inserita una password errata per 10 volte consecutive, l'accesso verrà disabilitato fino al riavvio dell'unità o al decorso di 10 minuti.
    • Le restrizioni per le password che possono essere configurate nella schermata delle impostazioni di autenticazione utente sono state modificate.
      La lunghezza della password è stata modificata a un minimo di 8 caratteri e un massimo di 64 caratteri, e i caratteri consentiti sono stati modificati in caratteri alfanumerici a mezza larghezza / spazi a mezza larghezza / simboli.
      Poiché le restrizioni di cui sopra si applicano quando si imposta una nuova password, la password attualmente in uso può continuare a essere utilizzata così com'è.
      Tuttavia, se si utilizza attualmente una password che non soddisfa le restrizioni di cui sopra, si prega di valutare la possibilità di modificarla per migliorare la sicurezza.



Cronologia delle versioni

【Versione 1.00】

  • Questo prodotto è stato rilasciato con la versione del firmware 1.00 e non è presente una cronologia degli aggiornamenti precedenti.

Aktuelle Firmware-Informationen (Version 1.0)

Dieses Produkt verwendet derzeit die Firmware-Version 1.0. Es sind keine früheren Update-Informationen vorhanden.

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

CAD 2D / CAD 3D

Specifiche del prodotto

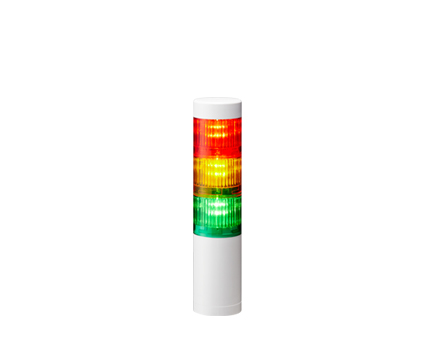

LR5-LAN  

LR5-LAN  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

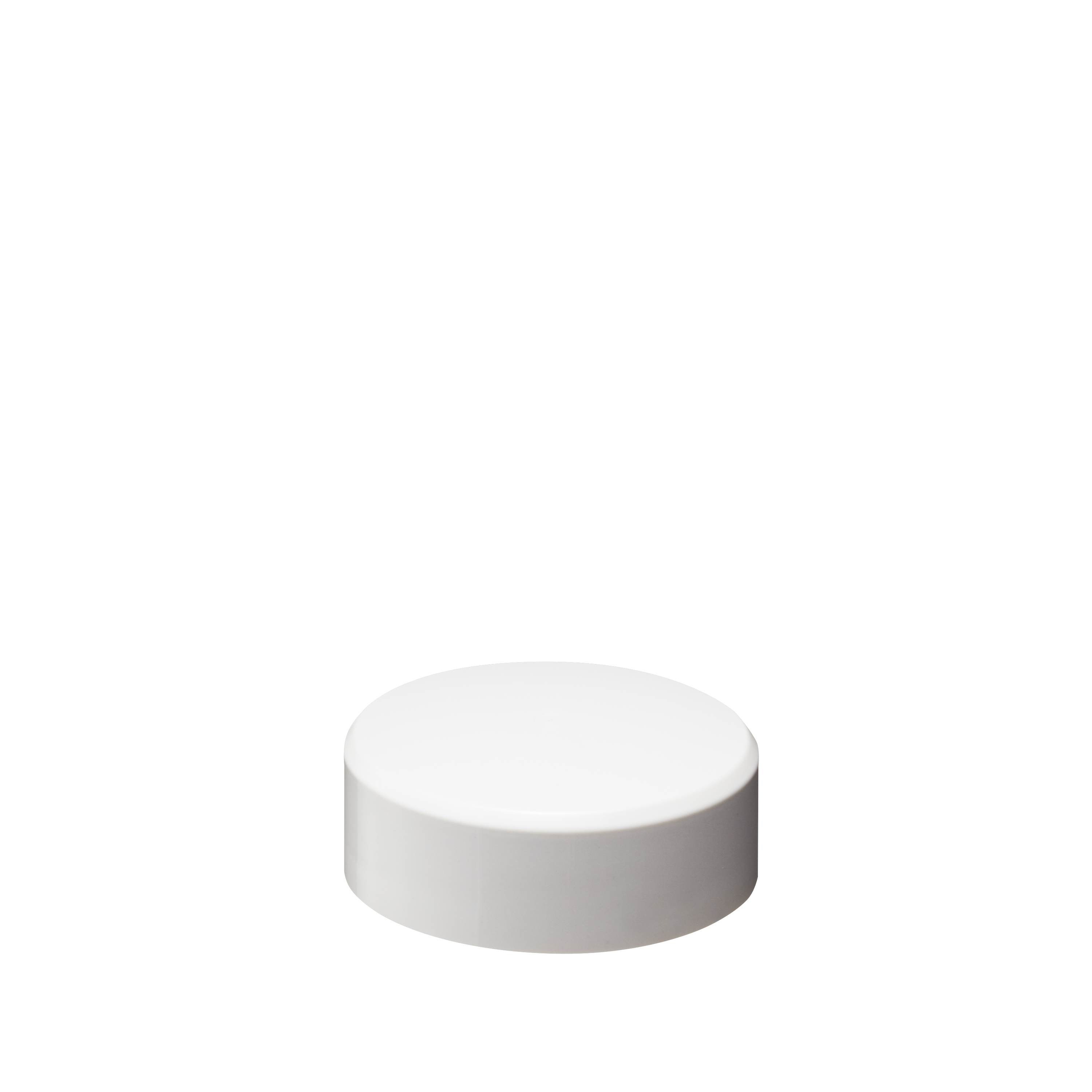

																Headcover: Off-white
B32310071-7F1 1

																O-ring (5 pieces)
GA0010918-F1 2-7: Depends on the number of tiers.

																Filter Sheet (5 pieces)
B25310067-5F1 1-5: Depends on the number of tiers.

TERMINI E CONDIZIONI PER IL DOWNLOAD DEI DATI

1. Proprietà dei diritti

Il copyright e altri diritti di proprietà intellettuale sui dati scaricabili da questo sito appartengono a PATLITE CORPORATION ("PATLITE") o ai titolari di diritti dai quali PATLITE ha ottenuto le licenze necessarie per l'utilizzo di tali diritti.

2. Utilizzo dei dati

L'utente di questo sito, registrato anche come membro del sito PATLITE Web Member, ("Utente") può utilizzare i dati scaricati da questo sito ("Dati Scaricati") a titolo gratuito e su base non esclusiva, solo in conformità con i presenti Termini e Condizioni per il Download dei Dati ("Termini").

3. Scopo

I dati divulgati su questo sito ("Dati Divulgati") e i Dati Scaricati possono essere utilizzati solo per i seguenti scopi:

  1. Messaggi, melodie, suoni di allarme e altri dati audio ("Dati Audio") o dati software ("Dati Software"). Gli utenti dei prodotti PATLITE possono trasferire i Dati Audio e/o i Dati Software nei prodotti PATLITE e far funzionare tali dati solo sui prodotti PATLITE.
  2. Dati CAD di PATLITE (i "Dati CAD") o dati delle specifiche dei prodotti PATLITE
    (i "Dati delle Specifiche dei Prodotti"). Gli utenti dei prodotti PATLITE possono consultare tali dati come riferimento per riparare o rinnovare i prodotti PATLITE. I dati possono essere utilizzati anche dai potenziali acquirenti dei prodotti PATLITE per valutazioni.

4. Atti vietati

  1. I Dati Scaricati non possono essere, tra l'altro, riprodotti, modificati, alterati, decomposti, divulgati, replicati altrove, assegnati o prestati in tutto o in parte.
  2. I Dati Audio non possono essere utilizzati per scopi diversi da quelli indicati nell'Articolo 3; i Dati Audio non devono essere utilizzati con prodotti non PATLITE.
  3. I Dati Software non possono essere utilizzati per scopi diversi da quelli indicati nell'Articolo 3; i Dati Software non devono essere utilizzati con prodotti non PATLITE.

5. Note sui Dati Divulgati e Dati Scaricati

Si prega di prendere atto di quanto segue prima di utilizzare i Dati Divulgati e/o i Dati Scaricati:

  1. Non tutti i modelli rilasciati da PATLITE in passato sono divulgati come Dati Divulgati sul sito.
  2. Alcuni prodotti inclusi nei Dati Divulgati potrebbero essere stati interrotti o non più disponibili per la vendita.
  3. I Dati Divulgati consistono nei dati originariamente disponibili al momento del rilascio dei corrispondenti prodotti.
  4. PATLITE si riserva il diritto di determinare il tipo e il contenuto dei Dati Divulgati e il periodo di disponibilità.
  5. I Dati Software non sono supportati da tutti i dispositivi informatici. Alcuni dispositivi informatici potrebbero non importare i Dati Software in parte o in tutto.
  6. I Dati CAD non garantiscono le specifiche e/o le prestazioni dei prodotti corrispondenti.
  7. PATLITE non garantisce la coerenza dei valori estratti dai disegni contenuti nei Dati CAD con i prodotti effettivi.
  8. I Dati CAD sono forniti come formato di file intermedio per lo scambio di dati CAD e non sono supportati da tutte le applicazioni. Alcune applicazioni CAD potrebbero non importare i dati in parte o in tutto.
  9. Nel caso in cui l'Utente intenda esportare, trasferire fuori dal Giappone o fornire a un non residente i Dati Scaricati direttamente o indirettamente, l'Utente deve rispettare la Legge sul Controllo degli Scambi con l'Estero del Giappone, il Regolamento Amministrativo sulle Esportazioni degli Stati Uniti e qualsiasi altra legge o normativa applicabile e deve espletare tutte le procedure necessarie.

6. Download dei dati CAD

  1. PATLITE non garantisce la coerenza dei valori estratti dai disegni contenuti in tali dati con i prodotti effettivi. Per le specifiche e le dimensioni di un prodotto, fare riferimento alle specifiche del prodotto.
  2. I dati 2D sono forniti in formato DXF (Ver.R12/L12)
  3. I dati 3D sono forniti in uno dei tre formati descritti di seguito:
    A. formato IGES;
    B. formato STEP; o
    C. formato PARASOLID.

7. Download dei Dati delle Specifiche dei Prodotti

Le Precauzioni di Sicurezza per l'utilizzo dei prodotti PATLITE sono incluse nei Dati delle Specifiche dei Prodotti o descritte in un allegato cartaceo separato contenuto nella confezione del prodotto. I Dati delle Specifiche dei Prodotti disponibili su questo sito, tuttavia, contengono solo i dati delle specifiche dei prodotti e non le informazioni stampate su tale allegato separato. Le "Precauzioni di Sicurezza" contenute nei Dati delle Specifiche dei Prodotti sono soggette a modifiche per riflettere i cambiamenti nei requisiti legali, ma le Precauzioni di Sicurezza contenute nei Dati delle Specifiche dei Prodotti sono quelle emesse in conformità con i requisiti legali in vigore al momento del rilascio iniziale del prodotto e potrebbero non essere le più recenti. Le richieste relative alle "Precauzioni di Sicurezza" dovrebbero essere rivolte al servizio clienti PATLITE.

8. Cessazione o modifica del servizio di download

I servizi disponibili su questo sito possono essere ritirati e il contenuto e le condizioni di tali servizi sono soggetti a modifiche senza preavviso. PATLITE si riserva inoltre il diritto di rivedere i Termini senza preavviso. I Termini rivisti, se presenti, entreranno in vigore e si applicheranno a tutti gli utilizzi dei servizi di download immediatamente dopo l'annuncio dei Termini rivisti da parte di PATLITE su questo sito.

9. Risoluzione del contratto di utilizzo

PATLITE può risolvere il contratto di utilizzo previsto dai Termini con l'Utente, nel caso in cui PATLITE rilevi che l'Utente ha violato una qualsiasi disposizione dei Termini durante l'utilizzo del servizio offerto su questo sito, o ha commesso un atto che costituisce una violazione dell'ordine pubblico/morale o di altre leggi, o ha diffamato PATLITE o ha commesso qualsiasi atto che possa arrecare danno a PATLITE in relazione all'utilizzo dei servizi disponibili su questo sito. In tal caso, l'Utente dovrà interrompere immediatamente l'utilizzo di tutti i Dati Scaricati. Questa disposizione si applica anche nel caso in cui l'Utente perda il suo status di membro del sito PATLITE Web Member.

10. Limitazione di responsabilità

PATLITE non sarà responsabile nei confronti degli Utenti per eventuali danni diretti o indiretti derivanti dall'utilizzo o dall'impossibilità di utilizzare i servizi disponibili su questo sito (inclusi, a titolo esemplificativo ma non esaustivo, danni causati da dati danneggiati, operazioni sospese e perdita di informazioni aziendali), anche in circostanze in cui la possibilità di danni o reclami di terzi per risarcimento siano noti in anticipo.


pagetop
