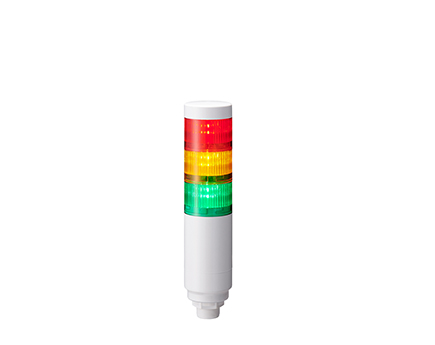

Torrette di Segnalazione (M12)
LR6 (Scollegamento Rapido M12)

Riduci i Tempi di Installazione con le Torretta di Segnalazione M12 a Collegamento Rapido.

【Che cos'è il connettore M12? 】 IEC 61076-2-101
Un connettore circolare robusto per uso industriale, con prestazioni impermeabili e antipolvere, adatto per connessioni di segnale e alimentazione.
Oltre a essere compatibile con una vasta gamma di applicazioni, la connessione garantisce una trasmissione stabile del segnale e dell'alimentazione.

  • M12
  • Colonne luminose
  • Φ60
  • Continuo acceso
  • Allarme
  • Interno
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)
  • Torrette di Segnalazione (M12) LR6 (Scollegamento Rapido M12)

Cablaggio Semplificato che Riduce Significativamente i Tempi di Installazione

Riduzione del carico di lavoro del cablaggio durante l'installazione delle apparecchiature.

Risparmia tempo e fatica con un unico cavo M12, per un collegamento e scollegamento rapido e semplice.

Riduzione del carico di lavoro per l'installazione durante l'implementazione delle apparecchiature

Nessuna necessità di scatole di relè e manutenzione

L'uso di un connettore M12 impermeabile elimina la necessità di scatole di relè e rende la manutenzione e il cablaggio più efficienti.

Non è necessaria alcuna scatola relè, riducendo il numero di componenti.

Protezione contro errori di cablaggio

Avendo un solo cavo da collegare per l'installazione e la rimozione, l'M12 garantisce una connessione corretta e nessun cablaggio difettoso.

Nessuna pre-elaborazione richiesta! Il cablaggio semplificato previene errori di collegamento.

Disposizione dei PIN del Connettore M12

Spina a 4 pin (maschio)
Modulo Sonoro Trasmettitore WD
Non supportato Non supportato
Spina a 5 pin (maschio)
Modulo Sonoro Trasmettitore WD
Supportato Non supportato
Spina a 8 pin (maschio)
Modulo Sonoro Trasmettitore WD
Supportato Supportato

Attenzione

  • Per i modelli a 4 e 5 PIN: i moduli luminosi standard blu, bianchi e multicolore non sono compatibili.
    Si prega di utilizzare i moduli luminosi blu e bianchi speciali.
  • I cavi non sono inclusi con questo prodotto.

Utilizzo di moduli luminosi blu e bianco con modelli a 4 o 5 pin

Per 3 moduli luminosi: Rosso, Ambra, Blu | Per accendere il Modulo Luminoso Speciale blu, utilizzare il cablaggio verde.

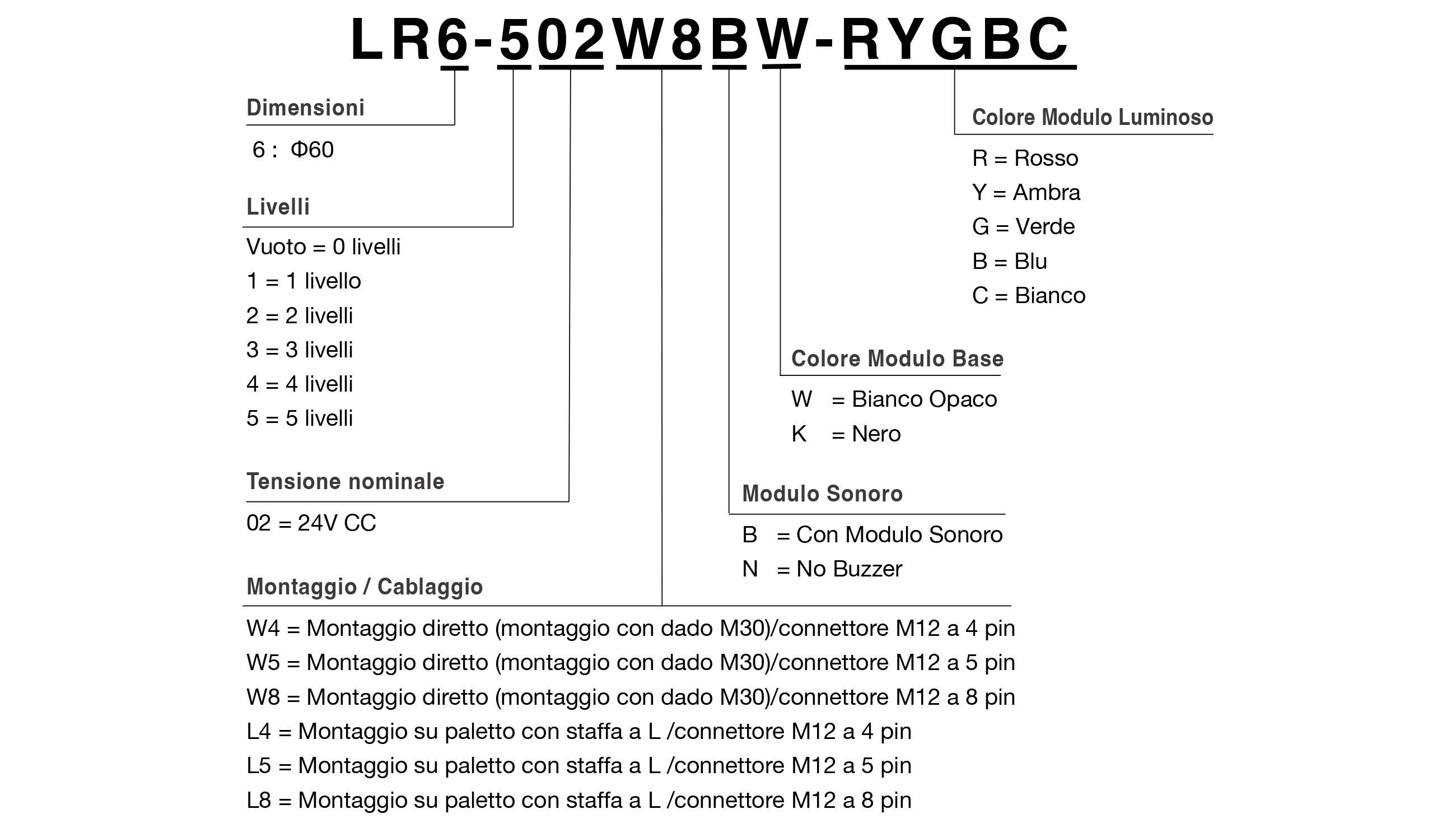

Codice Modello

Codice Modello

Elenco Prodotti

Specifiche Connettore M12 a 4 Pin - Prodotto Assemblato

Modello Numero di Livelli Tensione Nominale Montaggio Specifiche di Cablaggio Modulo Sonoro Compatibilità con
Trasmettitore WD
Colore Modulo Base Colore Moduli Luminosi
LR6-102W4NW-R 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Rosso
LR6-102W4NW-Y 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Ambra
LR6-102W4NW-G 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Verde
LR6-202W4NW-RY 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Rosso, Ambra
LR6-202W4NW-RG 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Rosso, Verde

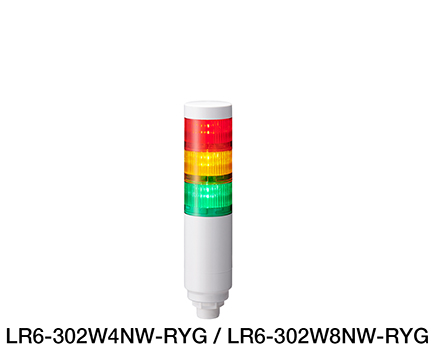

LR6-302W4NW-RYG 3 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Bianco Sporco Rosso, Ambra, Verde

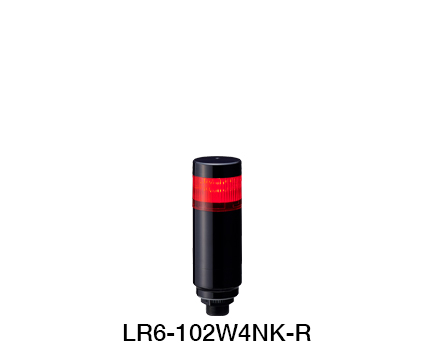

LR6-102W4NK-R 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Rosso
LR6-102W4NK-Y 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Ambra
LR6-102W4NK-G 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Verde
LR6-202W4NK-RY 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Rosso, Ambra
LR6-202W4NK-RG 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Rosso, Verde
LR6-302W4NK-RYG 3 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 a 4 Pin Nessun Non Supportato Nero Rosso, Ambra, Verde

Connettore M12 Specifiche a 5 Pin - Prodotto Assemblato

Modello Numero di Livelli Tensione Nominale Montaggio Specifiche Cablaggio Modulo Sonoro Compatibilità Trasmettitore WD Colore Modulo Base Colore Moduli Luminosi

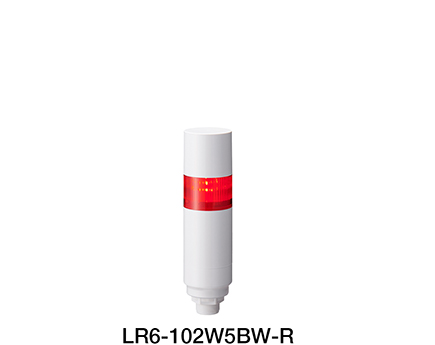

LR6-102W5BW-R 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Rosso
LR6-102W5BW-Y 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Ambra
LR6-102W5BW-G 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Verde

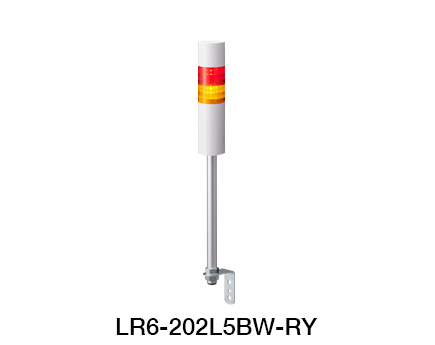

LR6-202W5BW-RY 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Rosso, Ambra
LR6-202W5BW-RG 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Rosso, Verde
LR6-302W5BW-RYG 3 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Bianco Sporco Rosso, Ambra, Verde
LR6-102W5BK-R 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Rosso
LR6-102W5BK-Y 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Ambra
LR6-102W5BK-G 1 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Verde
LR6-202W5BK-RY 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Rosso, Ambra
LR6-202W5BK-RG 2 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Rosso, Verde

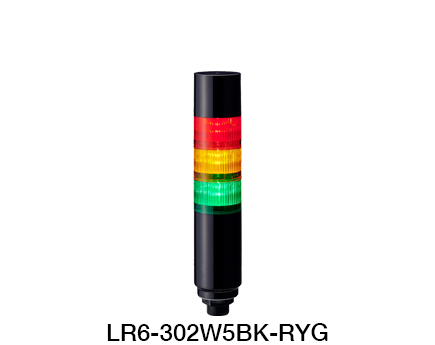

LR6-302W5BK-RYG 3 24V CC Montaggio Diretto (Montaggio con dado M30) Connettore M12 5-Pin Con Cicalino Non Supportato Nero Rosso, Ambra, Verde

Specifiche Unità Corpo con Connettore M12 a 8 Pin

Modello Numero di Livelli Tensione Nominale Montaggio Specifiche di Cablaggio Modulo Sonoro Compatibilità con Trasmettitore WD Colore Modulo Base Colore Modulo Luminoso

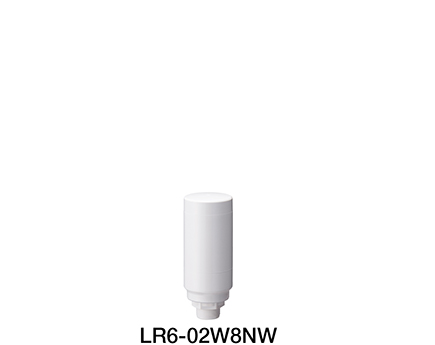

LR6-02W8NW 0 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Nessun Supportato Bianco sporco Solo corpo
LR6-02W8NK 0 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Nessun Supportato Nero Solo corpo

Prodotto Assemblato con Connettore M12 a 8 Pin - Specifiche

Modello Numero di Livelli Tensione Nominale Montaggio Specifiche di Cablaggio Modulo Sonoro Compatibilità Trasmettitore WD Colore Modulo Base Colori Moduli Luminosi
LR6-302W8NW-RYG 3 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin No Supportato Bianco Sporco Rosso, Ambra, Verde
LR6-402W8NW-RYGB 4 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin No Supportato Bianco Sporco Rosso, Ambra, Verde, Blu
LR6-502W8NW-RYGBC 5 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin No Supportato Bianco Sporco Rosso, Ambra, Verde, Blu, Bianco
LR6-402W8BW-RYGB 4 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Con Cicalino Supportato Bianco Sporco Rosso, Ambra, Verde, Blu

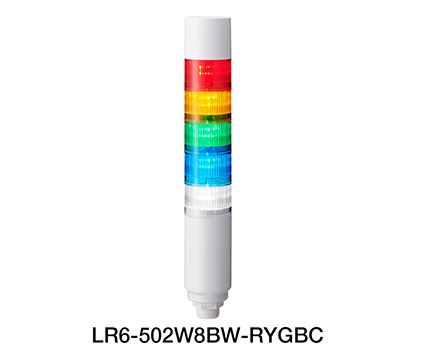

LR6-502W8BW-RYGBC 5 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Con Cicalino Supportato Bianco Sporco Rosso, Ambra, Verde, Blu, Bianco

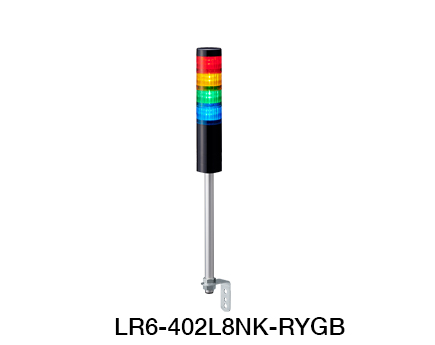

LR6-402W8NK-RYGB 4 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin No Supportato Nero Rosso, Ambra, Verde, Blu

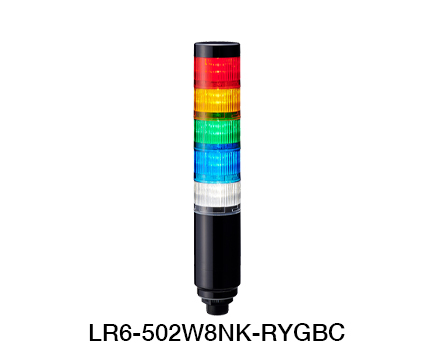

LR6-502W8NK-RYGBC 5 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin No Supportato Nero Rosso, Ambra, Verde, Blu, Bianco
LR6-402W8BK-RYGB 4 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Con Cicalino Supportato Nero Rosso, Ambra, Verde, Blu
LR6-502W8BK-RYGBC 5 24V CC Montaggio Diretto (Fissaggio con dado M30) Connettore M12 a 8 Pin Con Cicalino Supportato Nero Rosso, Ambra, Verde, Blu, Bianco

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

Specifiche del prodotto

LR6-W4 / W5 / W8  

LR6-W4 / W5 / W8  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310072-7F1 1

																Filter Sheet: LR6 (5 pieces)
B25310067-6F1 1-5: Depends on the number of tiers.

																O-ring: LR6 (5 pieces)
B25110067-F1 2~7  Depends on the number of tiers.

Package contains 5 pieces.
