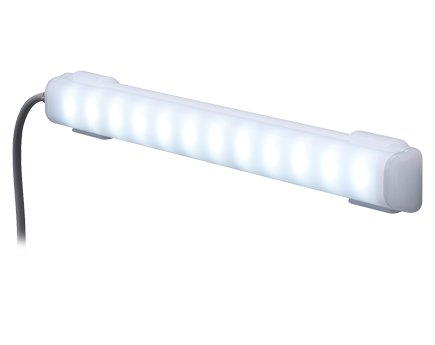

Lampada da lavoro a LED – Robusta & Igienica
CLA-02

ECOLAB®

Progettata per l’industria alimentare, delle bevande e farmaceutica, questa lampada da lavoro a LED è certificata IP67/IP69K ed ECOLAB. Resiste a lavaggi ad alta temperatura e ad alta pressione, detergenti chimici e processi di sterilizzazione, garantendo igiene e durata nel tempo in ambienti critici.

※Le unità includono staffe SZW-301

  • 100/200/300/600/900
  • Illuminazione a LED
  • Interno
  • IP66
  • IP67
  • IP69K
  • Luce fredda
  • Ambra
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02
  • Lampada da lavoro a LED – Robusta & Igienica CLA-02

Alta luminosità con migliore efficienza energetica

Struttura robusta con eccellente distribuzione luminosa

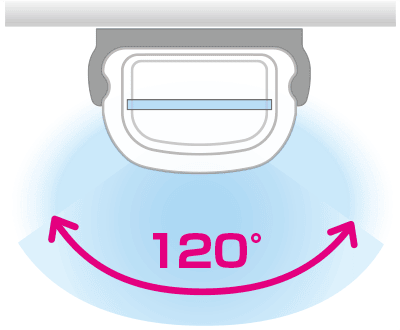

Ampia copertura di illuminazione

Rispetto ai modelli precedenti, il flusso luminoso è aumentato del 65% e l’illuminamento del 71%*.
L’involucro senza giunzioni, di colore bianco lattiginoso, garantisce una luminosità uniforme su un’area di 120°.
L’efficacia luminosa è stata migliorata, rendendo la CLA-02 sia luminosa che a basso consumo energetico.
(*Basato su 300 mm, luce fredda)

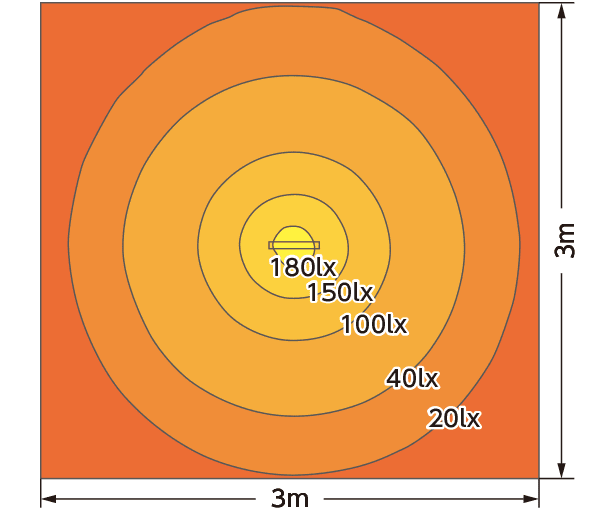

Distribuzione dell’illuminamento
(CLA3, a 1 m)

Curva di distribuzione dell’illuminamento

Valori calcolati; possono differire dalle misure reali.

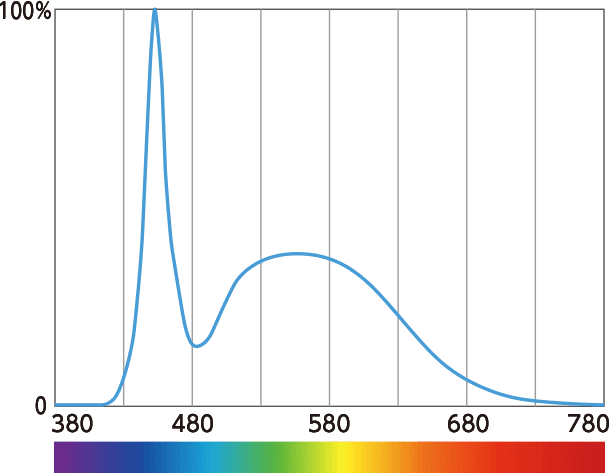

Distribuzione spettrale
(intensità relativa)

Distribuzione spettrale (intensità relativa)

Lunghezza d’onda (nm)

Alta resistenza e design igienico

Resiste a lavaggi ad alta pressione/alta temperatura, disinfezione chimica e sterilizzazione

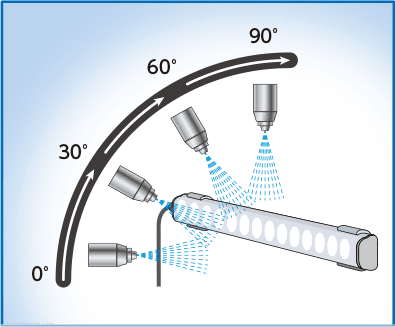

IP67/IP69K

IP67/IP69K

Il corpo in policarbonato resistente agli urti previene rotture e l’ingresso di corpi estranei.
Intervallo di temperatura di esercizio da −40°C a +60°C.
La certificazione IP69K lo rende adatto a magazzini frigoriferi e attrezzature che richiedono lavaggi ad alta temperatura e ad alta pressione.

−40 °C ~ +60 °C
  • Test di valutazione ECOLAB superato*
  • Resistente a H2O2

Compatibile con vari detergenti e con la sterilizzazione tramite perossido di idrogeno

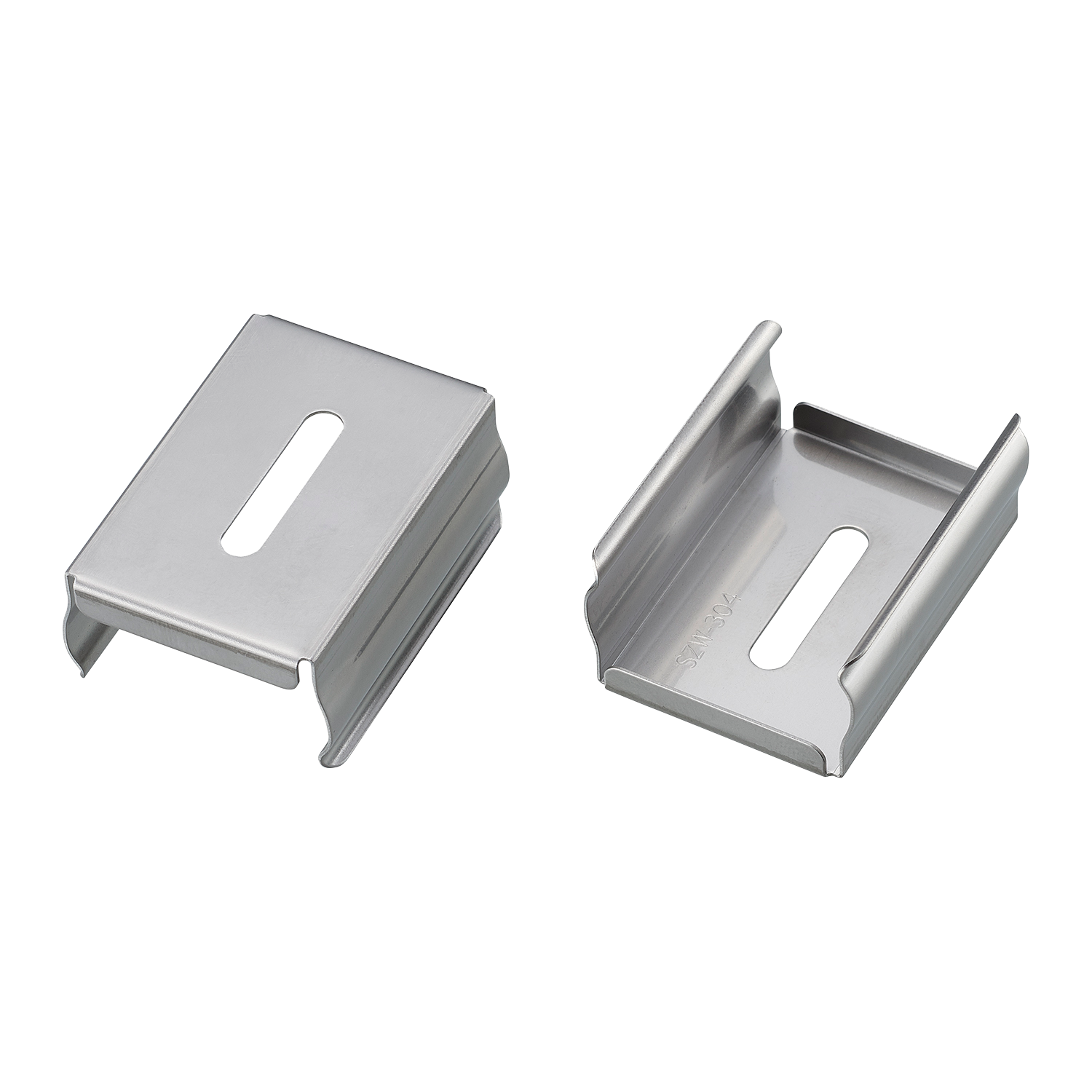

Test superati per gli agenti elencati (con staffa in acciaio inox (SUS) SZW-304)

Categoria Prodotto Concentrazione
Detergente alcalino Topaz MD6 5%
Detergente acido Topactive 500 6%
Detergente alcalino clorato P3-Topax 66 3%
Disinfettante acido ossidante Topactive OKTO 3%
Detergente neutro P3-Topax 990 3%

Installazione rapida, cablaggio ridotto

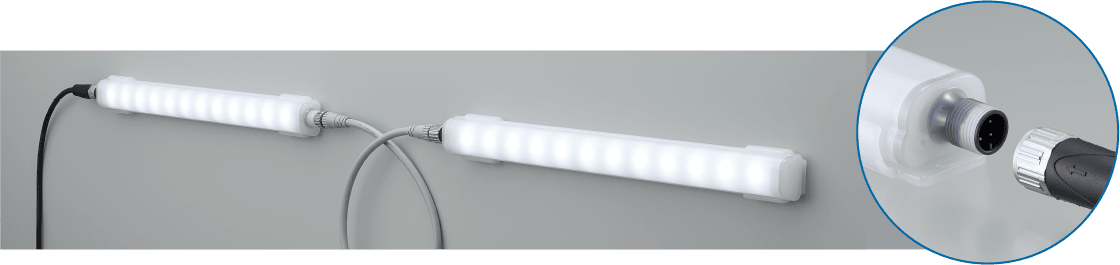

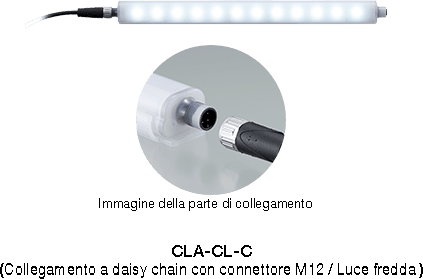

Oltre al collegamento via cavo (tipo JS), CLA-02 offre connettore M12 (tipo CS) e collegamento a daisy chain con connettore M12 (tipo CL) per ridurre errori e manodopera.

Schema di montaggio staffa

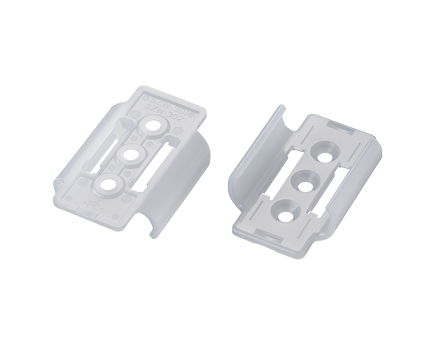

Il corpo sottile si monta facilmente con la staffa posteriore fornita (SZW-301). Disponibili staffe magnetiche e in inox (SUS) opzionali.

LED ambra ottimizzato per la produzione di semiconduttori

Il modello CLA-02 Ambra è progettato per la fotolitografia dei semiconduttori. Grazie alla lunghezza d’onda di picco di 590 nm e alla quasi assenza di luce blu (430–490 nm), offre un’illuminazione sicura e compatibile con ambienti in camera bianca.

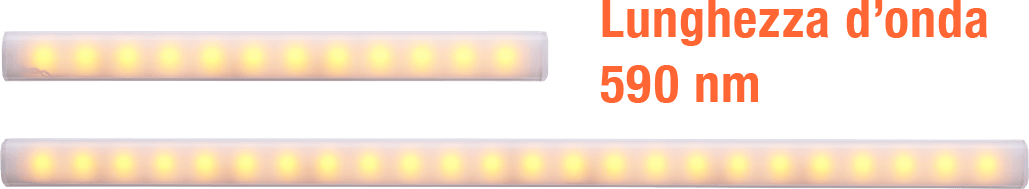

CLA-02 Ambra con spettro a picco 590 nm

Distribuzione spettrale
(intensità relativa)

Distribuzione spettrale (intensità relativa)

Lunghezza d’onda (nm)

Immagine di illuminazione ambra

Applicazioni

Illuminazione uniforme migliora la produttività

Pannello di controllo
Quadro di controllo
  • L’involucro bianco lattiginoso diffonde la luce in modo uniforme, migliorando visibilità e comfort visivo
  • Meno cablaggio grazie al collegamento M12 in daisy chain, per un’installazione ordinata e veloce.

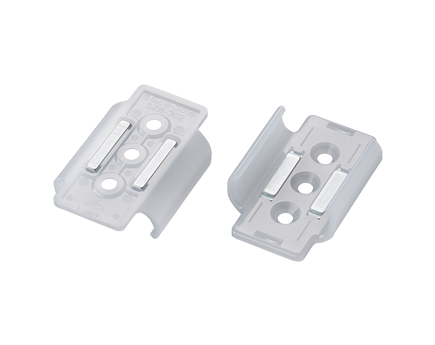

  • Installazione rapida e flessibile grazie alla staffa magnetica opzionale SZW-302.

Illuminazione durevole per garantire l’igiene

Linea di lavorazione alimentare
Linea di lavorazione alimentare
  • Certificazione IP69K per lavaggi ad alta pressione e alte temperature
  • Resistente a H2O2

In caso di detergenti alcalini, verificare la compatibilità prima dell’uso.

Previene esposizioni indesiderate in fotolitografia

Fabbrica di semiconduttori
Fabbrica di semiconduttori
  • Spettro con picco a 590 nm
  • Due lunghezze disponibili: 300 mm, 600 mm
  • Flusso luminoso: 140 lm (300 mm), 280 lm (600 mm)

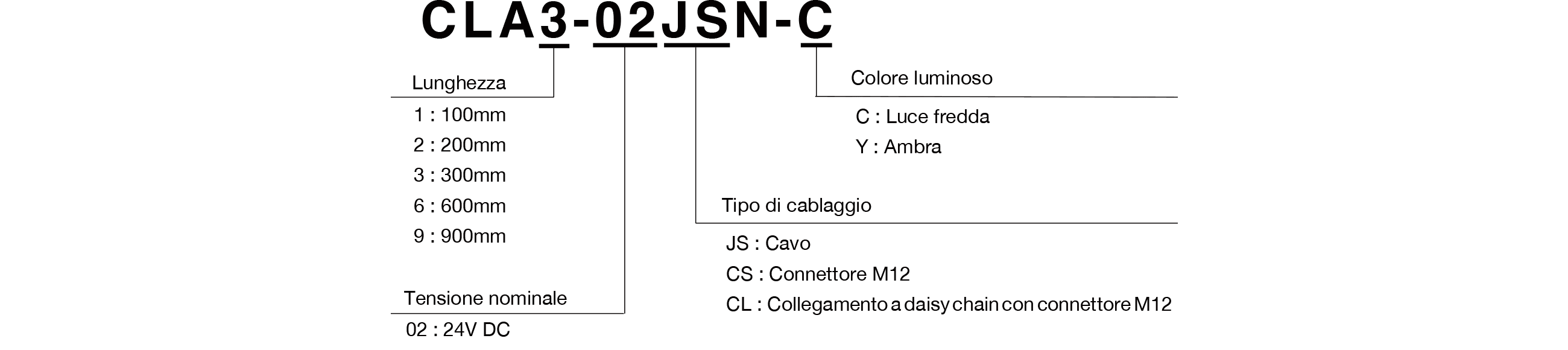

Codice Modello

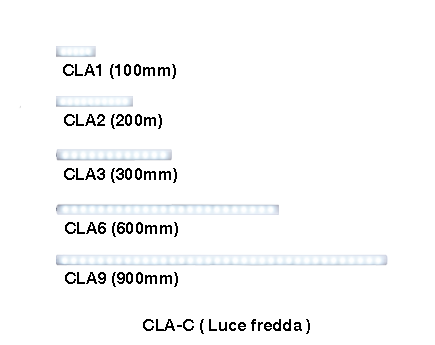

Gamma Prodotti

Modello Lunghezza dell’area illuminata Tensione nominale Tipo di cablaggio Colore luminoso
CLA1-02JSN-C 100mm 24V DC Cavo Luce fredda

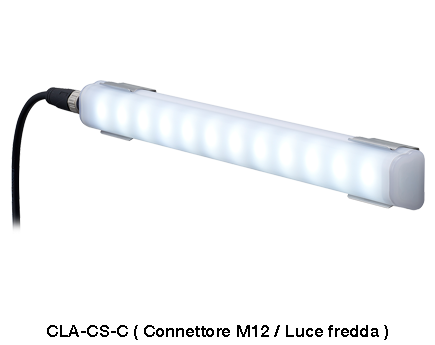

CLA1-02CSN-C 100mm 24V DC Connettore M12 (4 pin) Luce fredda
CLA2-02JSN-C 200mm 24V DC Cavo Luce fredda
CLA2-02CSN-C 200mm 24V DC Connettore M12 (4 pin) Luce fredda

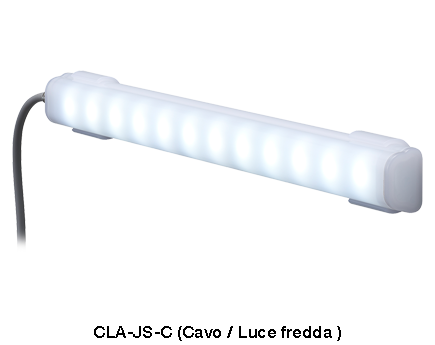

CLA3-02JSN-C 300mm 24V DC Cavo Luce fredda
CLA3-02CSN-C 300mm 24V DC Connettore M12 (4 pin) Luce fredda
CLA3-02CLN-C 300mm 24V DC Collegamento a daisy chain con connettore M12 Luce fredda

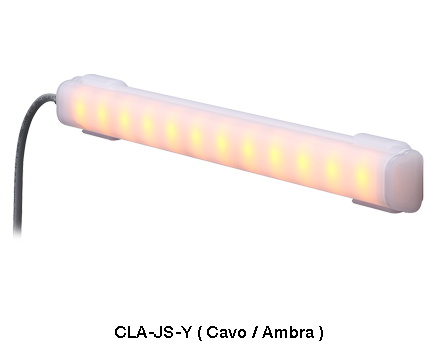

CLA3-02JSN-Y 300mm 24V DC Cavo Ambra
CLA6-02JSN-C 600mm 24V DC Cavo Luce fredda
CLA6-02CSN-C 600mm 24V DC Connettore M12 (4 pin) Luce fredda
CLA6-02JSN-Y 600mm 24V DC Cavo Ambra
CLA9-02JSN-C 900mm 24V DC Cavo Luce fredda
CLA9-02CSN-C 900mm 24V DC Connettore M12 (4 pin) Luce fredda
