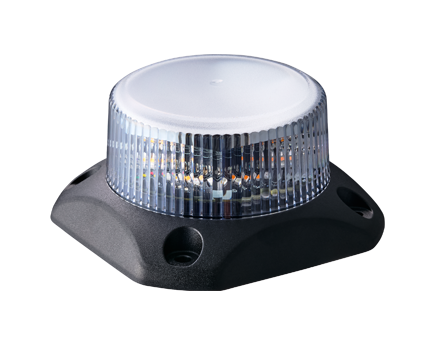

Segnalatore Lampeggiante
GL7
Il segnalatore lampeggiante GL7 combina un design ultraresistente con protezione IP69K, resistenza a urti e vibrazioni e un profilo sottile per installazioni in spazi ridotti. Offre numerosi modelli di lampeggio e supporta sia il controllo tramite tensione sia il controllo CAN, risultando ideale per veicoli industriali, apparecchiature da cantiere e ambienti esterni critici.
- Controllo I/O
- Controllo tramite comunicazione CAN
- Φ68
- Luci di segnalazione
- Lampeggiante (stroboscopico)
- Esterno
- IP69K
- Rosso
- Ambra
- Verde
Caratteristiche del prodotto
Segnalatori robusti, omologati per l'uso all'esterno.
Progettata per ambienti estremi
- Resistenza alle vibrazioni
![[Resistenza alle vibrazioni] 110 m/s², [Resistenza agli urti] 1.000 m/s²](/data/product_img/it/gl7_product_1.png)

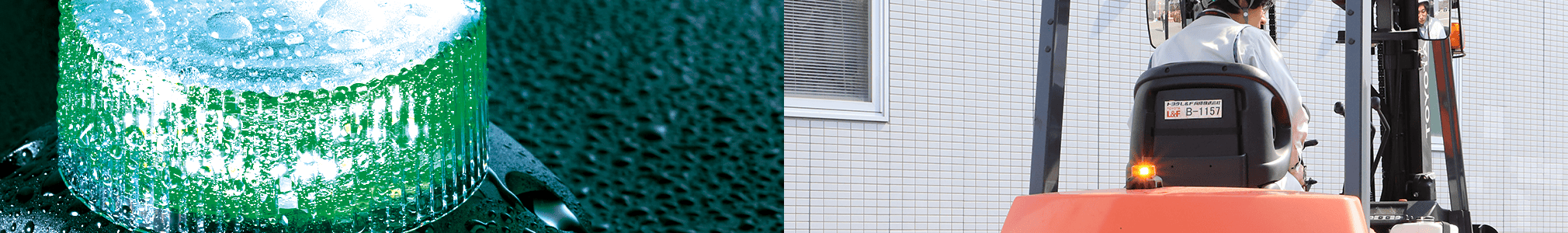

- Resistenti alla polvere e all'acqua
Compatibili con standard internazionali, compresi EMC (ISO 13766-1) e test ambientali (ISO 16750).

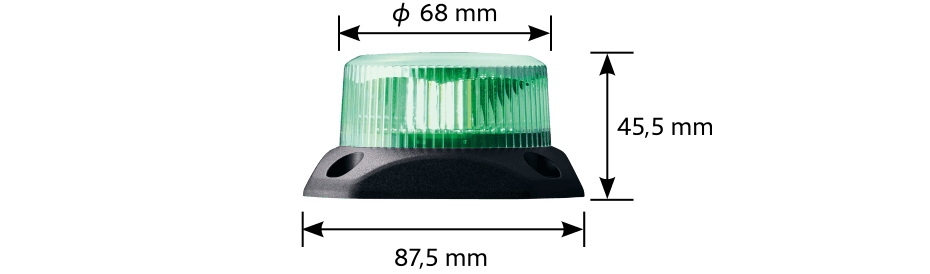

Design compatto salvaspazio
Design sottile che richiede uno spazio di installazione minimo, ideale per macchinari di costruzione compatti e carrelli elevatori.
Diversi schemi di lampeggio per adattarsi a ogni applicazione.

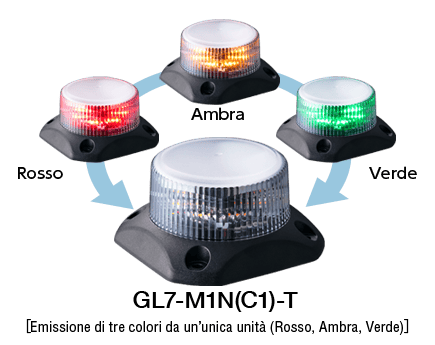

- Gli stati operativi sono facilmente distinguibili grazie ai LED tricolore e ai lampeggi ben differenziati.
- Le diverse modalità di lampeggio garantiscono una chiara visibilità anche agli utenti con difficoltà nella percezione dei colori.
>> Visualizza tutti i modelli di lampeggio
2 opzioni di controllo disponibili
Controllo tramite comunicazione CAN
- Compatibile con il protocollo SAE J1939, utilizzato nei macchinari industriali.
- Gestione a comando di 13 modelli di lampeggio e 4 livelli di luminosità.
- Monitoraggio in tempo reale dello stato della segnalazione, utile per costruire architetture di sistema più sicure.
- Riconoscimento automatico della velocità di comunicazione a 250 kbps o 500 kbps, senza configurazioni manuali.
Controllo tramite cavi
- Modello non comunicante controllato tramite comando a fili.
- Schemi di lampeggio fissi e distinti per ogni colore garantiscono elevata visibilità e supportano gli utenti con difficoltà nella percezione dei colori.
In questa versione i modelli di lampeggio sono predefiniti; non è previsto il monitoraggio dello stato.
Applicazioni

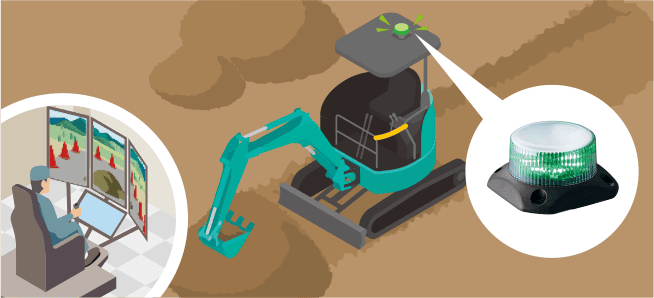

Indicazione dello stato per operazioni da remoto

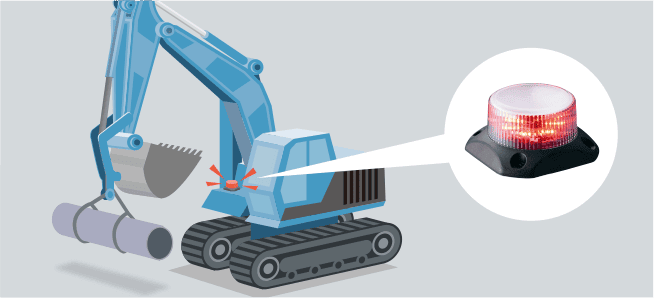

Indicazione di prevenzione sovraccarico

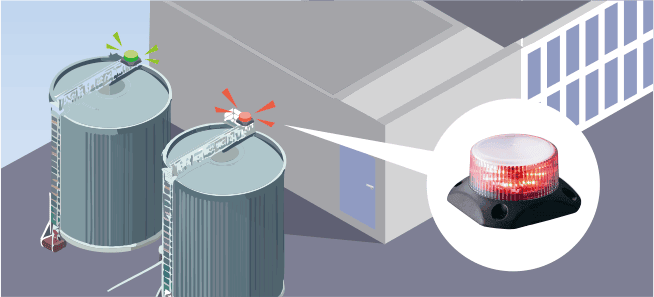

Avvisi di guasto e stato per apparecchiature esterne

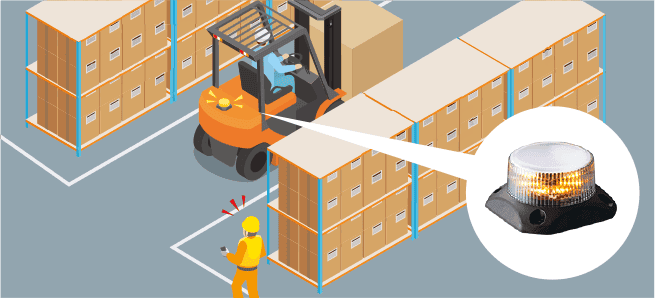

Misure di sicurezza nei magazzini logistici
Opzione
Supporto magnetico
Montaggio magnetico semplice
Con il supporto magnetico opzionale, è possibile installare l’unità senza forare né apportare modifiche*, rendendolo ideale per apparecchiature a noleggio.
Modelli compatibili: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Montato con GL-001, la resistenza alle vibrazioni è di 45 m/s².
Configurazione del numero di modello

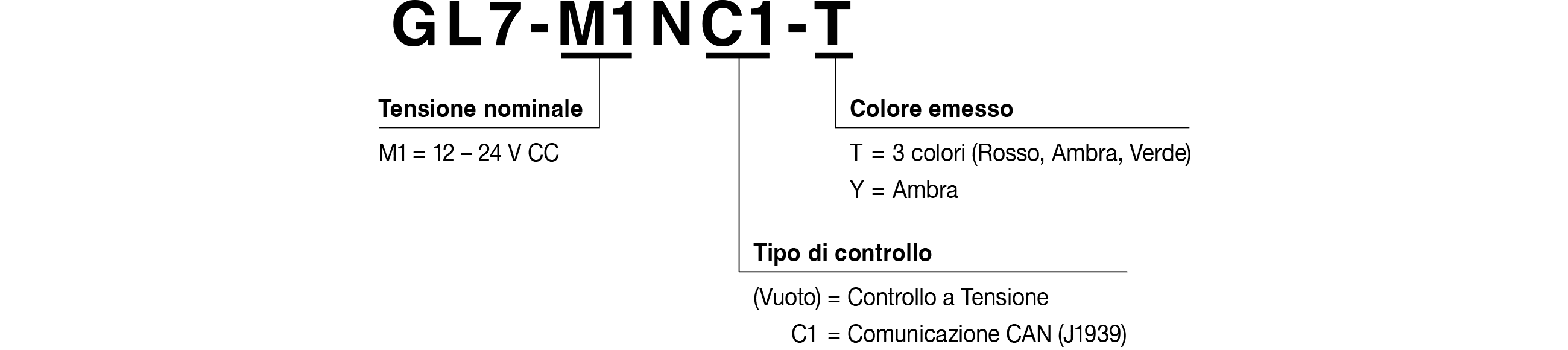

Codice Modello
Gamma Prodotti
Modelli Multicolore a 3 Colori
| Modello | Tensione Nominale | Specifiche di Controllo | Colore Emesso | Modalità di Lampeggio |
|---|---|---|---|---|

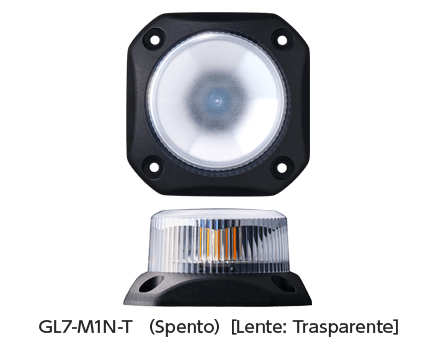

| GL7-M1N-T | 12–24 V CC | Controllo a Tensione | 3 Colori (Rosso, Ambra, Verde) |
Lampeggio (Schema fisso per colore) |

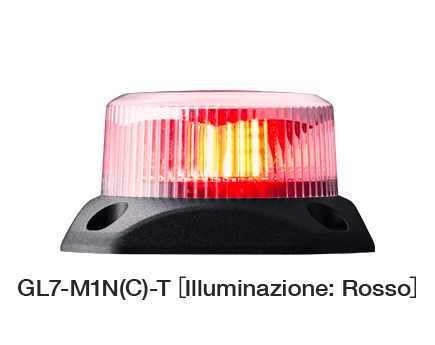

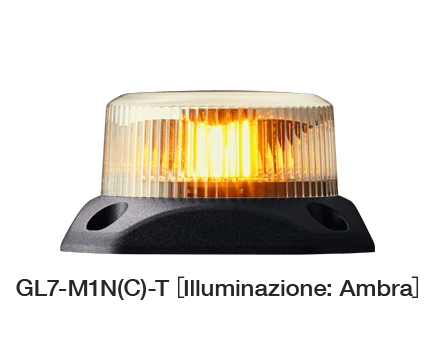

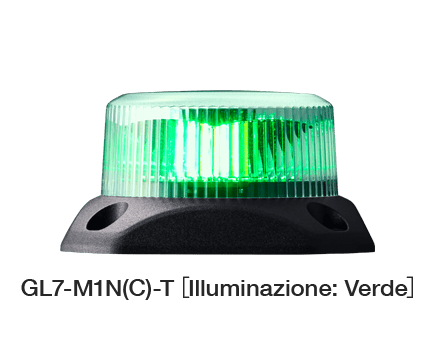

| GL7-M1NC1-T | Comunicazione CAN (J1939) | Selezionabile: Lampeggio, Luce Fissa, Lampeggio Morbido, ecc. |
Modelli a Colore Singolo
| Modello | Tensione Nominale | Specifiche di Controllo | Colore Emesso | Modalità di Lampeggio |
|---|---|---|---|---|

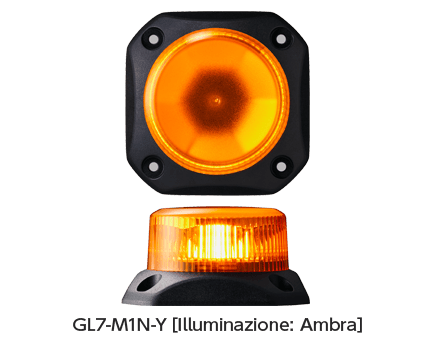

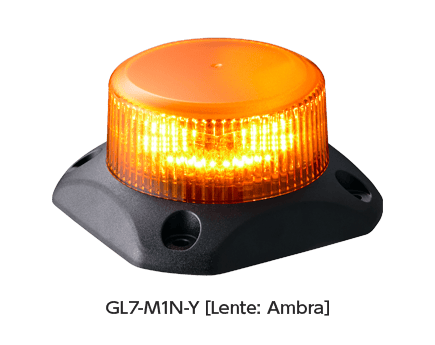

| GL7-M1N-Y | 12–24 V CC | Controllo a Tensione | Ambra | Lampeggio |
