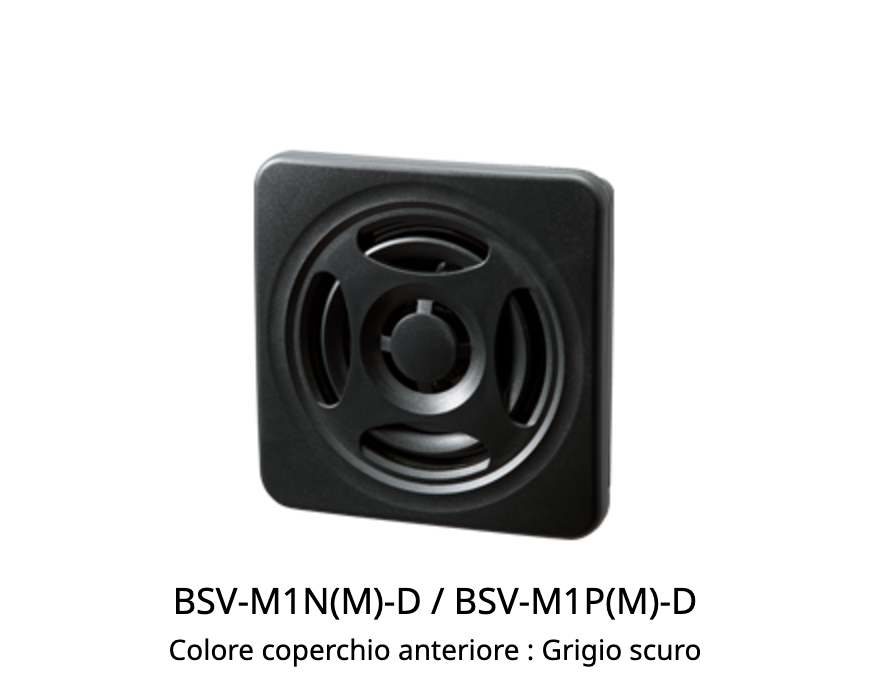

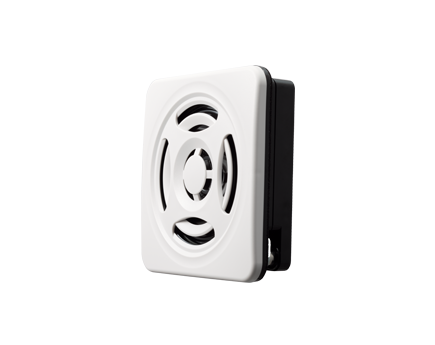

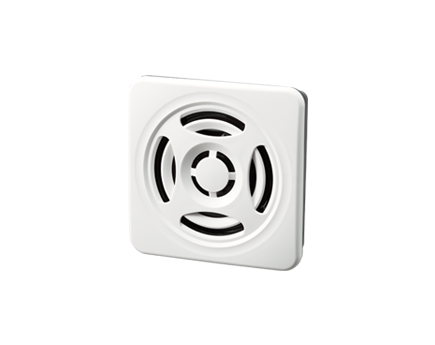

Segnalatore Acustico Vocale MP3
BSV
Segnalatore Acustico Vocale MP3 per montaggio a pannello o a parete.
Profondità di 19,9 mm, volume massimo di 103 dB. USB Type-C e PATLITE Audio Builder consentono di configurare liberamente fino a 15 tracce di messaggi, allarmi e melodie.
- Controllo I/O
- USB (potenzadegliautobus)
- □75
- Sirene vocali MP3
- Allarme
- Melodia
- Voce
- 99dB (Montaggio a pannello)
- 103dB (Montaggio a superficie)
- Esterno (Montaggio a pannello)
- Interno
- IP54 (Montaggio a pannello)
- IP20 (Montaggio a superficie)
Caratteristiche del prodotto
Caratteristiche principali

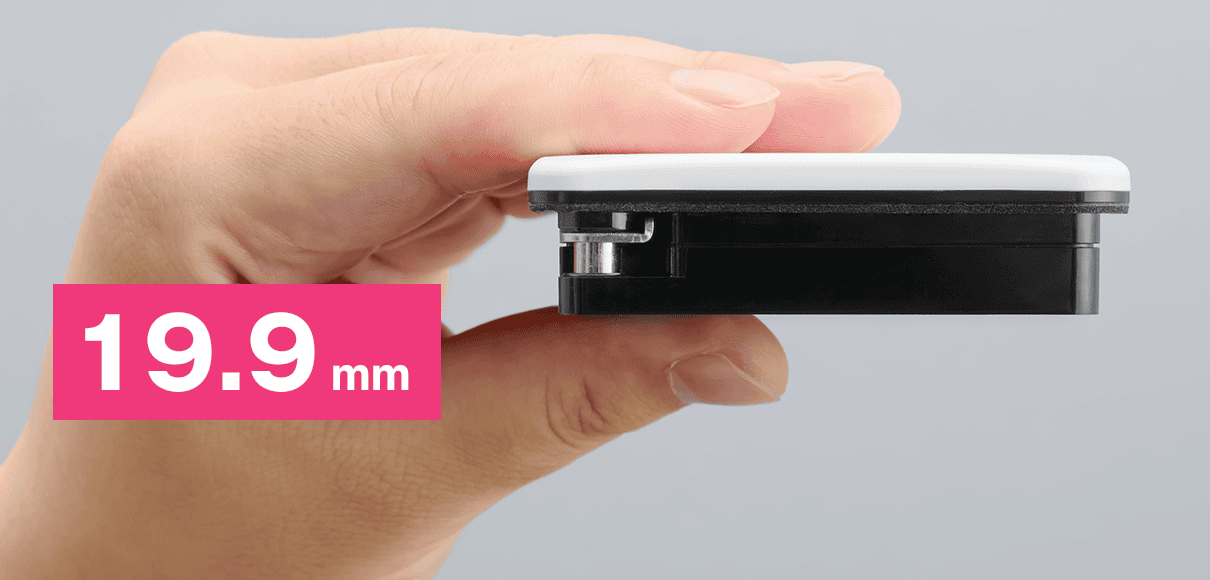

Design sottile con profondità di 19,9 mm per risparmiare spazio
Con una profondità di soli 19,9 mm, il dispositivo compatto offre segnalazioni acustiche ad alto volume. Si installa facilmente anche negli spazi ridotti di quadri di comando o pareti.
Due modalità di montaggio per diverse installazioni e volume fino a 103 dB
Sono disponibili il montaggio a pannello e quello a parete, con livelli di pressione sonora rispettivamente di 99 dB e 103 dB*1 . Il grado di protezione è IP54 per il montaggio a pannello e IP20 per quello a parete. Il montaggio a pannello consente anche l'installazione all'aperto*2 . Il dispositivo può essere montato in posizione verticale, laterale o capovolta.

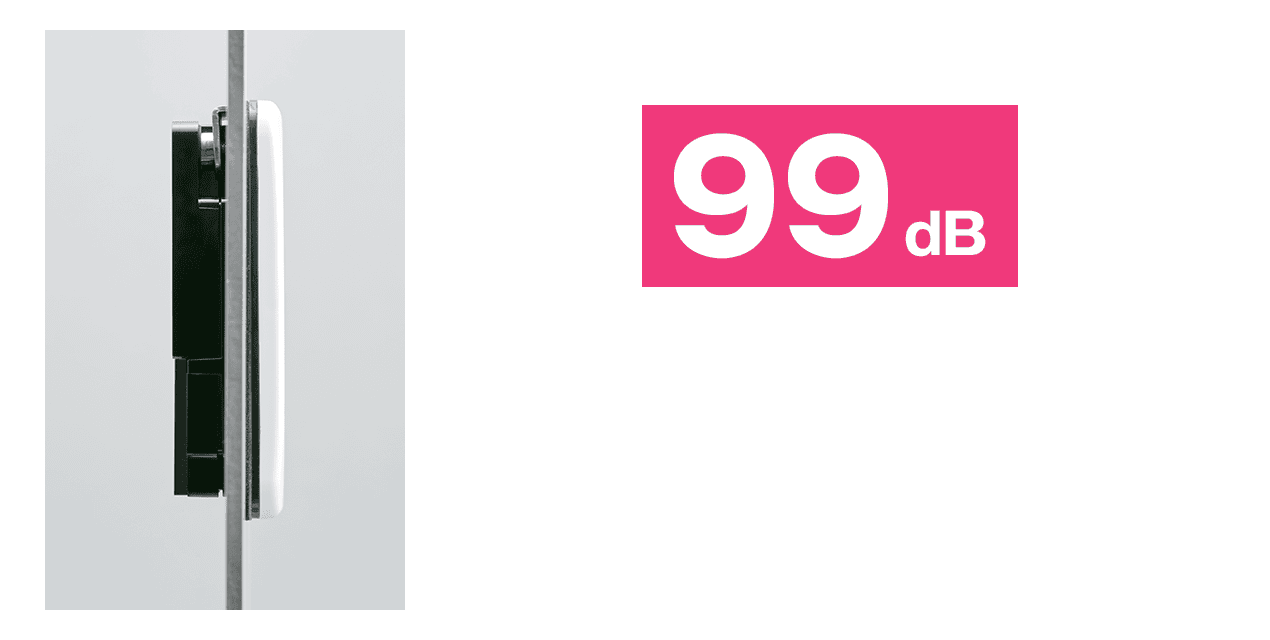

Montaggio a pannello

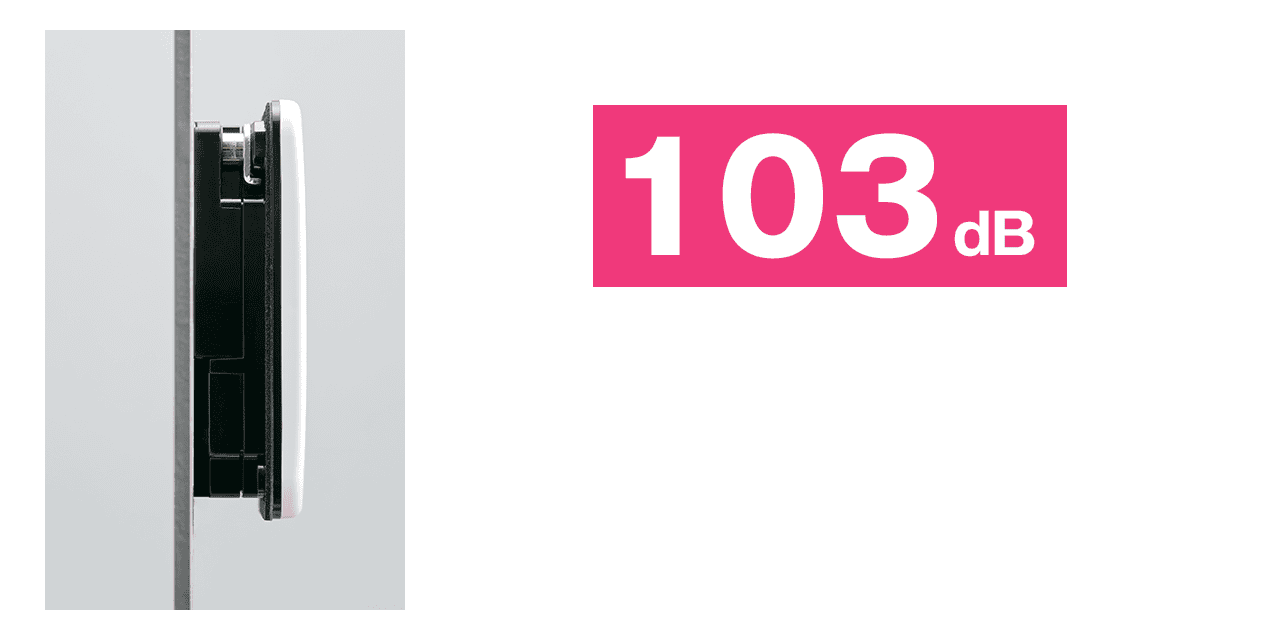

Montaggio a parete

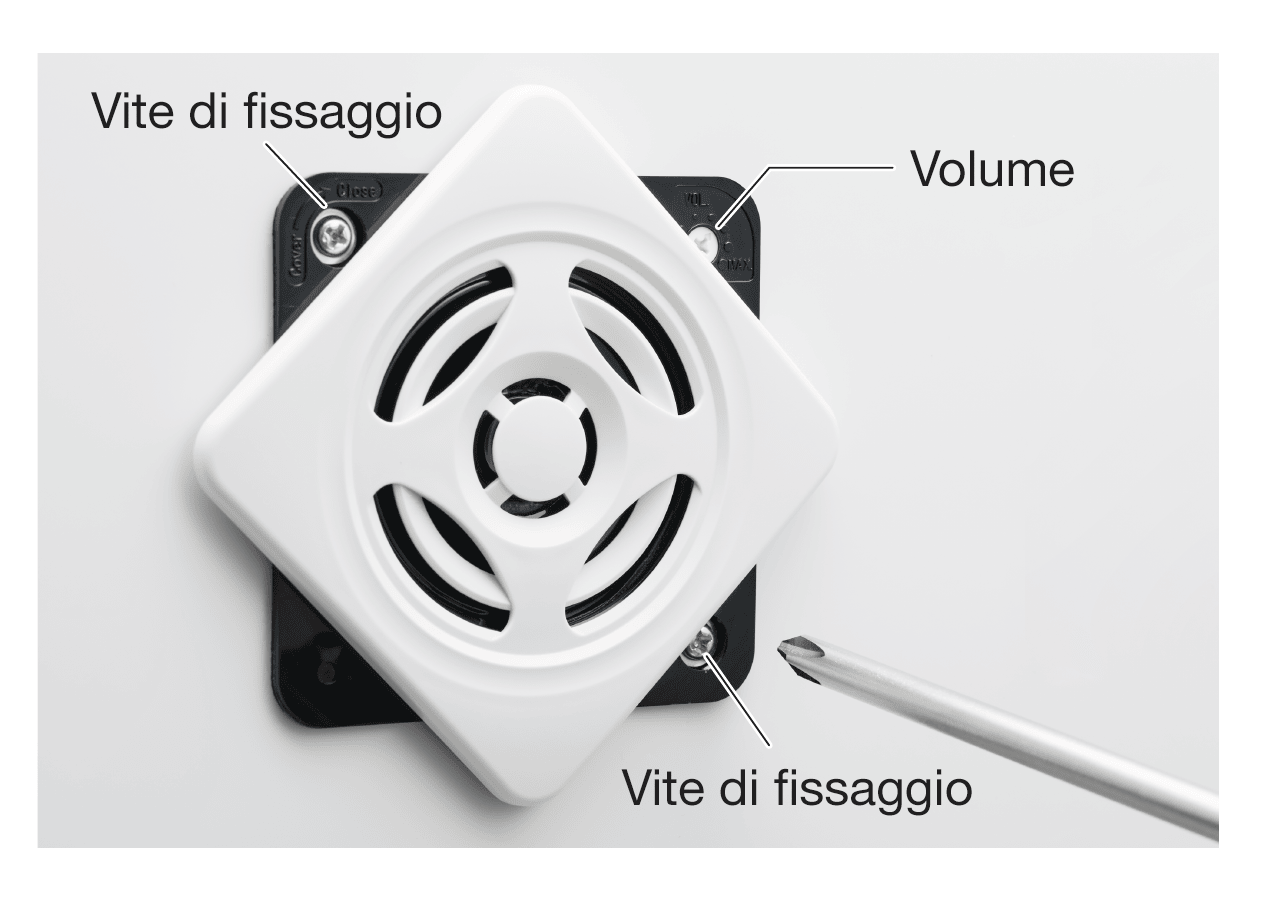

Bloccaggio e regolazione del volume frontali, senza accesso al retro del pannello
Installazione e regolazione del volume si eseguono dal lato frontale. Basta ruotare le viti di fissaggio per bloccare il dispositivo, senza accedere al retro del pannello. Le dimensioni di montaggio sono □68 mm; lo spessore del pannello ammesso è 1–3,5 mm*3 .
Montaggio e regolazione del volume dal lato frontale

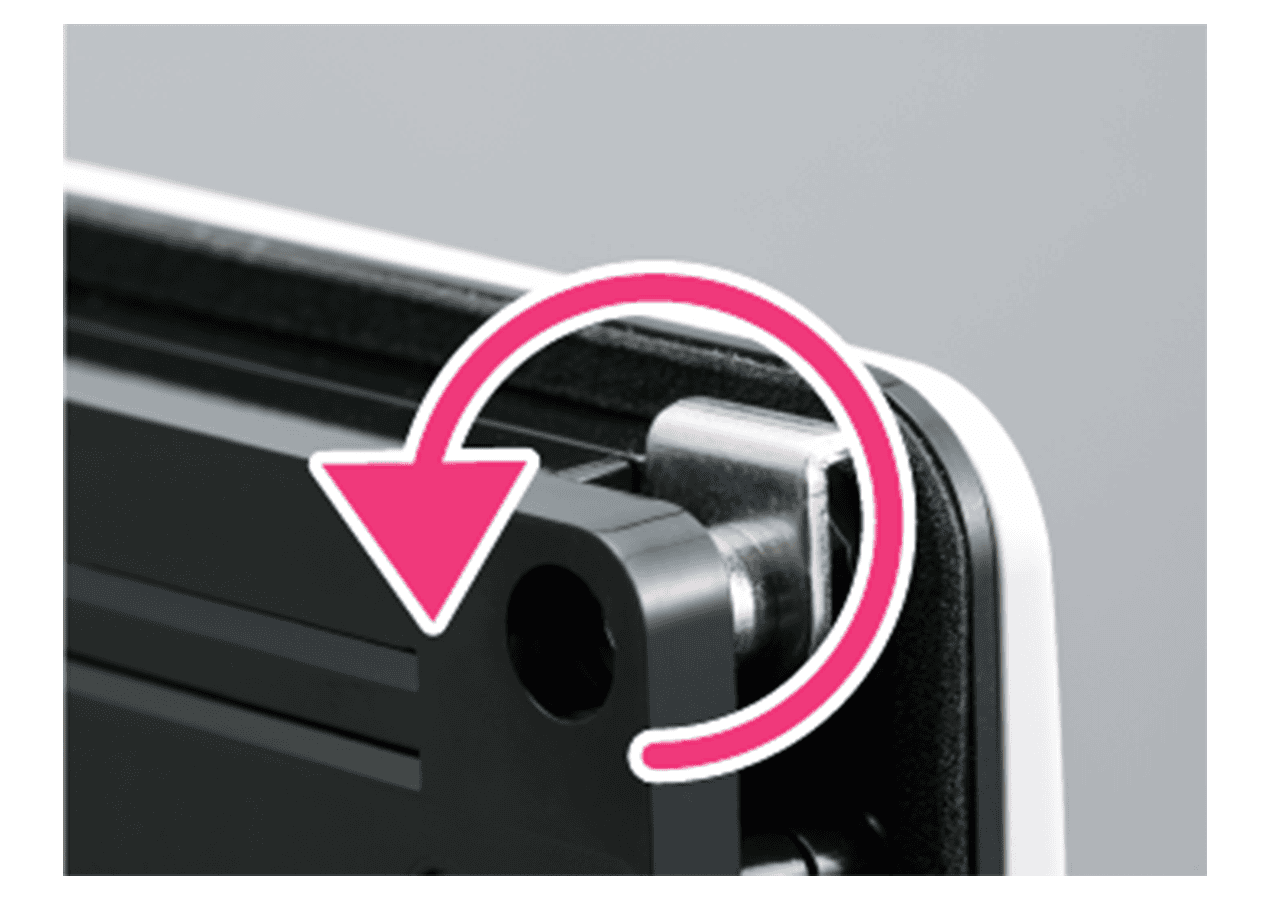

Ruotare le viti di fissaggio per bloccare il dispositivo

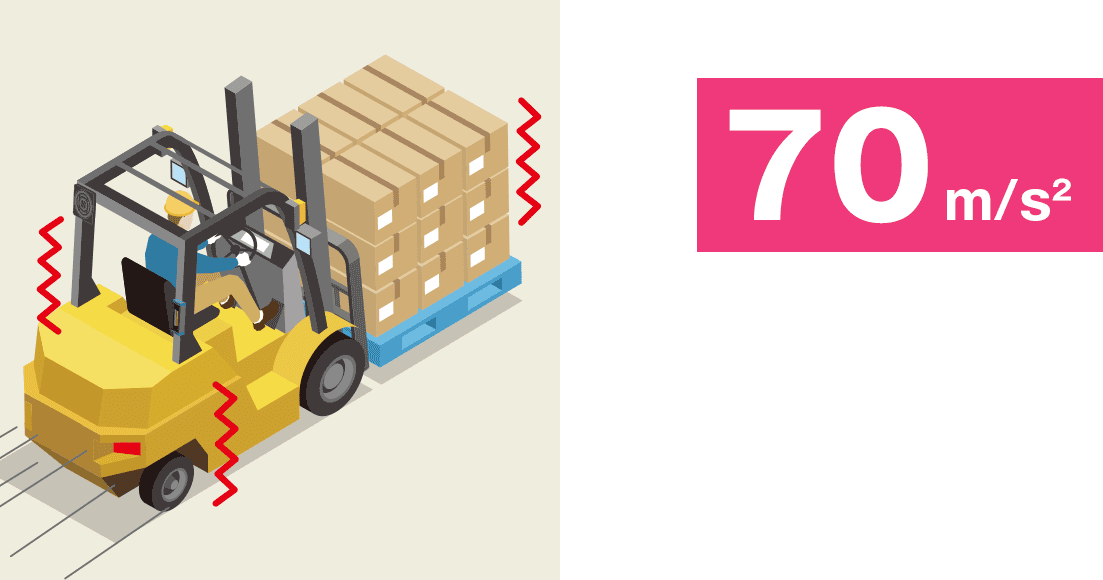

Resistenza alle vibrazioni di 70 m/s² per un funzionamento stabile con vibrazioni e disturbi elettromagnetici
Il dispositivo offre una resistenza alle vibrazioni di 70 m/s² ed è conforme a EN12895, la norma EMC per i carrelli industriali*4 . Funziona in modo stabile anche in presenza di vibrazioni e disturbi elettromagnetici, ad esempio vicino a carrelli elevatori e veicoli a guida automatica*5 .
Avvisare con gli allarmi, informare con i messaggi
Allarmi preimpostati: 4 suoni con ingresso bit o 15 con ingresso binario
Selezionando la modalità di ingresso CH è possibile riprodurre 4 suoni con ingresso bit o 15 suoni con ingresso binario. L'impostazione di fabbrica prevede 4 suoni con ingresso bit. Per utilizzare 15 suoni, impostare la modalità di ingresso CH su binario.

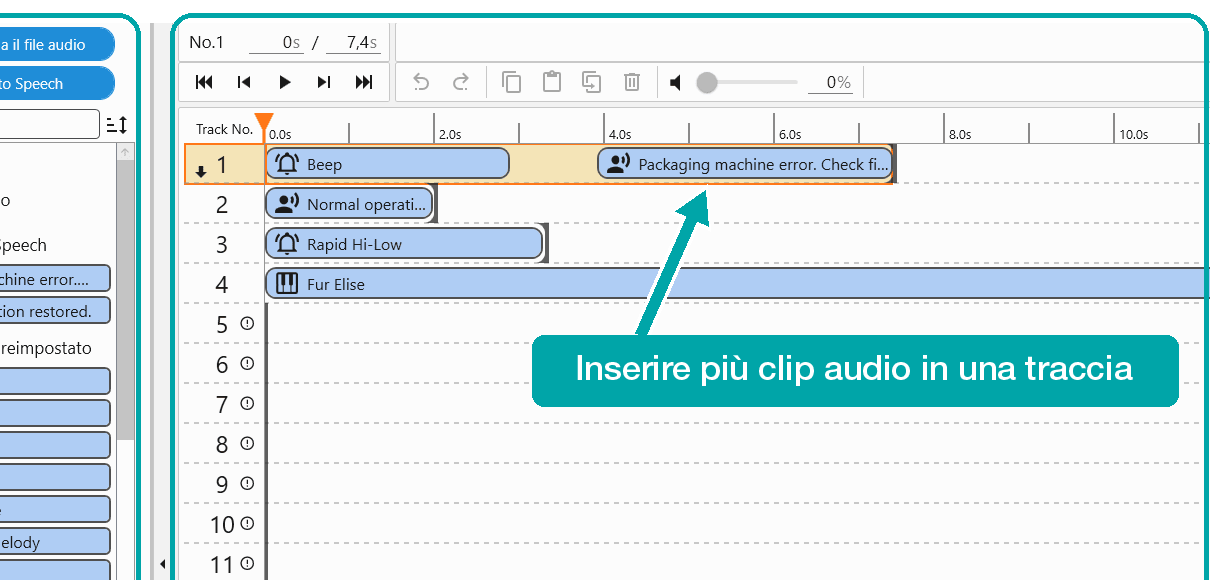

Impostazioni di riproduzione flessibili per un massimo di 15 tracce
È possibile configurare liberamente fino a 15 tracce. Più clip audio possono essere disposte su una stessa traccia, ad esempio un allarme seguito da un messaggio o lo stesso messaggio riprodotto in sequenza in più lingue.
Le tracce memorizzate in fabbrica sono elencate di seguito*6 .
| No. | Track | Binary Input | |||
|---|---|---|---|---|---|
| CH1 | CH2 | CH3 | CH4 | ||
| 01 | Chime | ✔︎ | - | - | - |
| 02 | Beep | - | ✔︎ | - | - |
| 03 | Stutter | ✔︎ | ✔︎ | - | - |
| 04 | Bell | - | - | ✔︎ | - |
| 05 | Yelp | ✔︎ | - | ✔︎ | - |
| 06 | Rapid Hi-Low | - | ✔︎ | ✔︎ | - |
| 07 | Melody Chime | ✔︎ | ✔︎ | ✔︎ | - |
| 08 | Synthesized Piano | - | - | - | ✔︎ |
| 09 | Synthesized Bell | ✔︎ | - | - | ✔︎ |
| 10 | Stutter + Bell | - | ✔︎ | - | ✔︎ |
| 11 | Sweep Sound | ✔︎ | ✔︎ | - | ✔︎ |
| 12 | Call Sign | - | - | ✔︎ | ✔︎ |
| 13 | Inverted Reveille | ✔︎ | - | ✔︎ | ✔︎ |
| 14 | Galactic Motor | - | ✔︎ | ✔︎ | ✔︎ |
| 15 | Two Tone | ✔︎ | ✔︎ | ✔︎ | ✔︎ |
Creare messaggi nella lingua del proprio ambiente di lavoro con PATLITE Audio Builder
Con il software dedicato PATLITE Audio Builder si possono creare messaggi originali adatti all'ambiente di installazione e sostituire liberamente le tracce di fabbrica. Configurare la riproduzione combinata di allarmi e messaggi, anche multilingue, riducendo il tempo e i costi di memorizzazione dei contenuti audio*7 .
- Selezione dei file audio: utilizzare i propri file MP3 e WAV.
- Sintesi vocale: creare liberamente messaggi con TTS (Text to Speech).
- Allarmi / melodie preimpostati: scegliere tra 35 allarmi e 56 melodie integrati per modificare la riproduzione.
- Impostazioni del dispositivo: collegare il prodotto a un PC per configurare le funzioni e avviare la riproduzione dimostrativa.

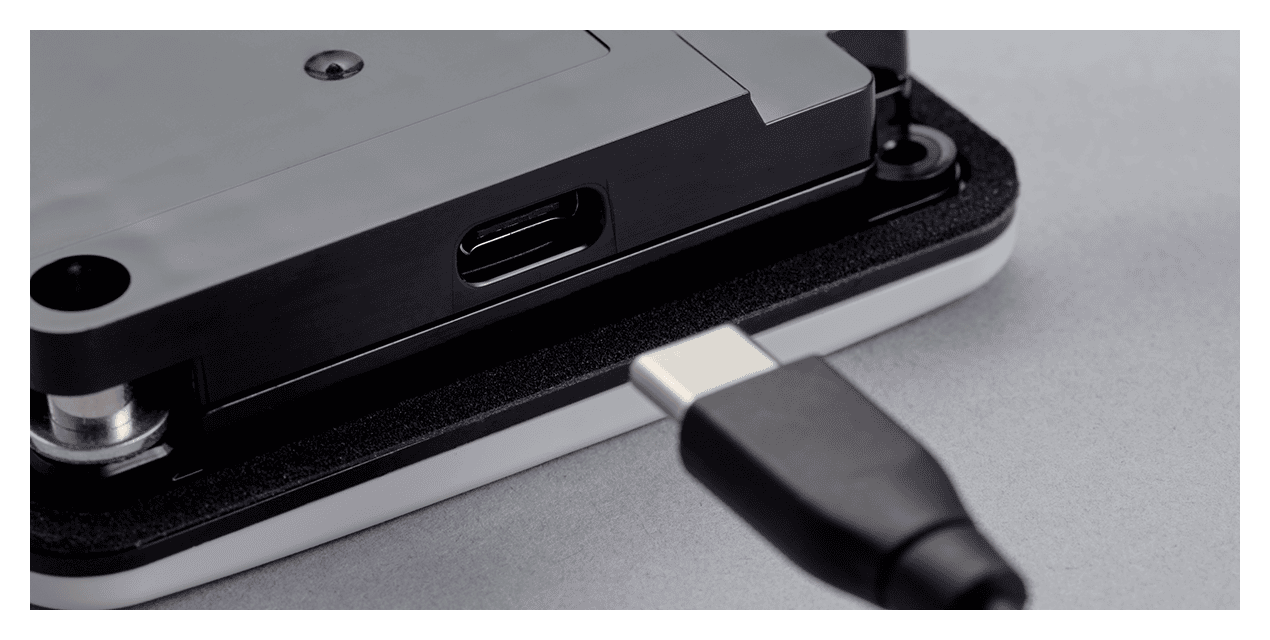

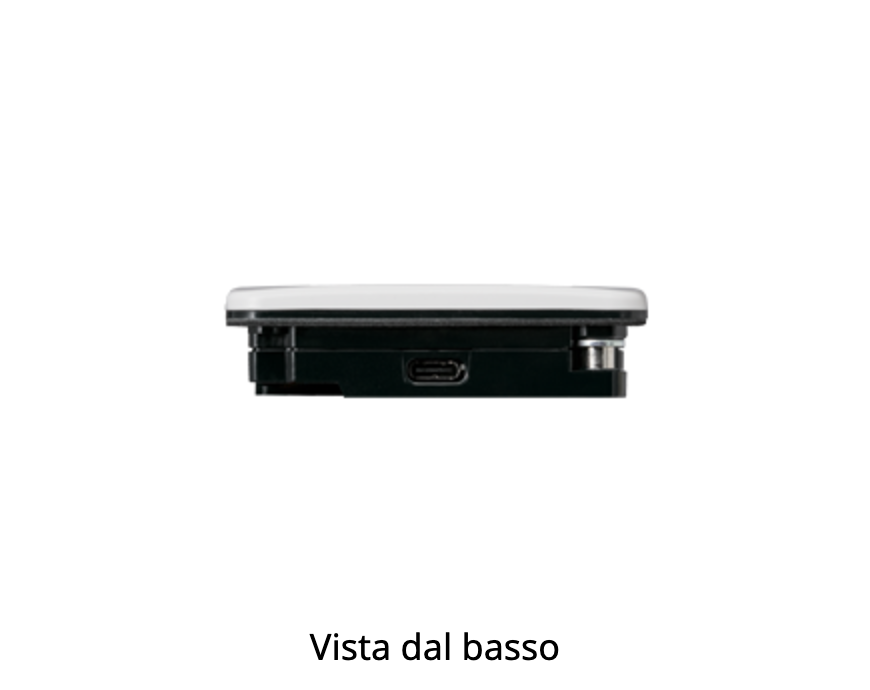

Sostituire i contenuti audio tramite USB Type-C
Trasferire la playlist creata (file ABPL) al prodotto tramite USB Type-C*8 . Non è necessario un dispositivo di programmazione dedicato.
Sintesi vocale per ambienti multilingue con un solo dispositivo
La sintesi vocale supporta 10 lingue: giapponese, inglese americano, tedesco, francese, italiano, spagnolo, cinese, mandarino di Taiwan, coreano e thailandese. Un solo dispositivo consente di fornire indicazioni e avvisi multilingue.
È possibile importare anche i propri file MP3 e WAV come clip audio (entrambi mono, con frequenza di campionamento di 44,1 kHz). Consultare la guida all'uso per le specifiche dei file e la creazione delle playlist.
Applicazioni

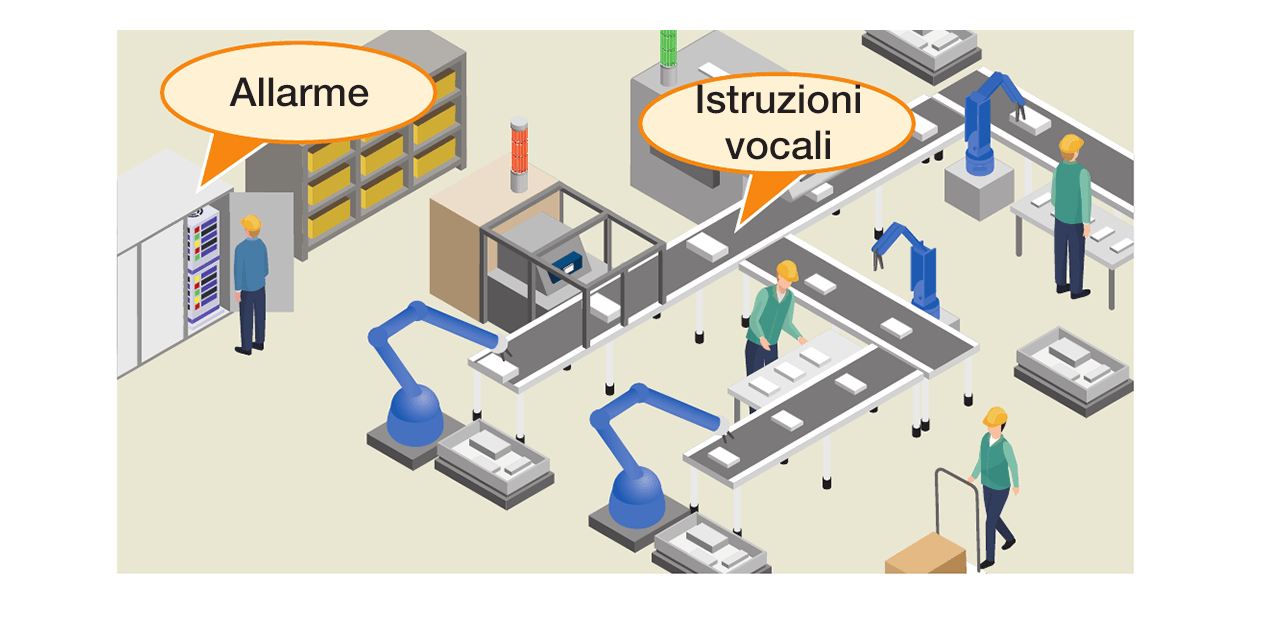

Riprodurre allarmi, melodie e messaggi vocali con un solo dispositivo
Configurare in modo flessibile gli allarmi per richiamare l'attenzione e le istruzioni vocali di lavoro in base al luogo di installazione.

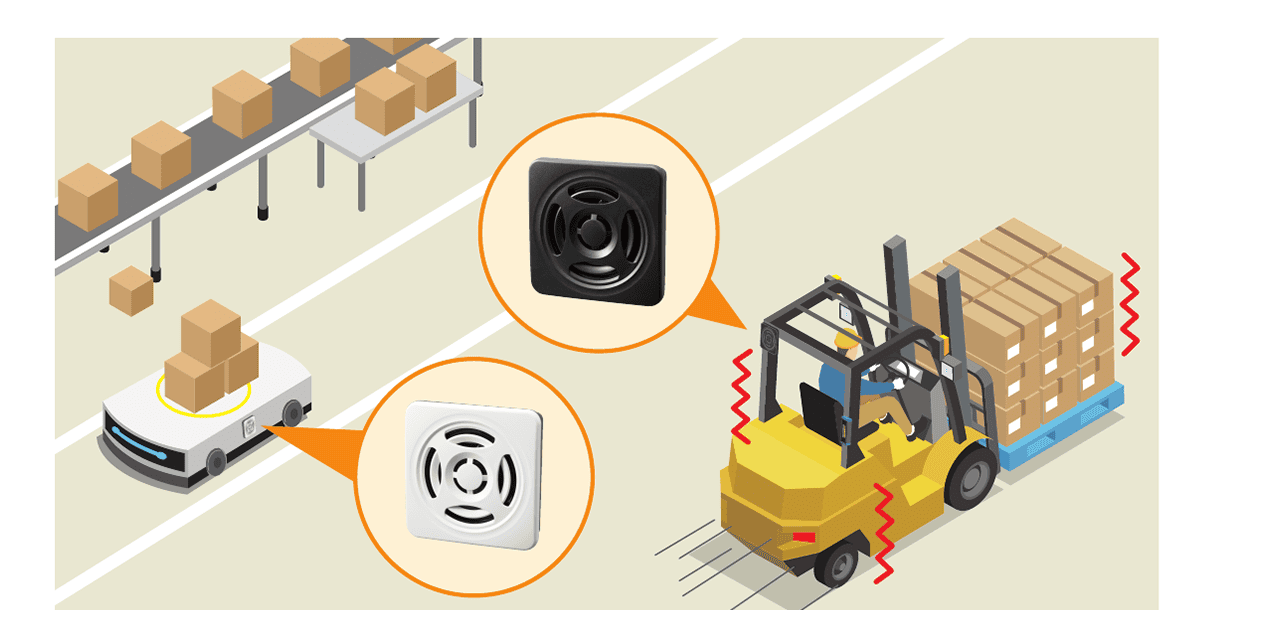

Contribuire alla sicurezza vicino a carrelli elevatori e veicoli a guida automatica
La resistenza alle vibrazioni di 70 m/s² e la conformità a EN12895 garantiscono segnalazioni stabili anche con vibrazioni e disturbi elettromagnetici vicino ai veicoli di movimentazione.
- Il livello di pressione sonora varia in base al contenuto audio, all'ambiente d'uso e alle condizioni di montaggio.
- Il montaggio a parete è consentito solo per uso interno.
- Le dimensioni del foro di montaggio sono conformi a IEC-61554 (DIN-43700).
- EN12895 è una norma EMC per i carrelli industriali, come i carrelli elevatori.
- La resistenza alle vibrazioni specificata non si applica quando è collegato un cavo USB.
- ✔︎ indica ON. Con ingresso bit, le tracce 01–04 corrispondono rispettivamente a CH1–CH4.
- Consultare il manuale di istruzioni del prodotto per i dettagli degli allarmi e delle melodie.
- Sistemi operativi supportati: Windows 10 (22H2) / Windows 11 (22H2 o successivo), entrambi in versione a 64 bit.
Configurazione del riferimento
Codice modello
.png)
Elenco prodotti
| Codice Modello | Tensione nominale | Transistor compatibile | Colore del coperchio frontale del corpo |
|---|---|---|---|
| BSV-M1N-D | 12 - 24 V CC | NPN | Grigio scuro |

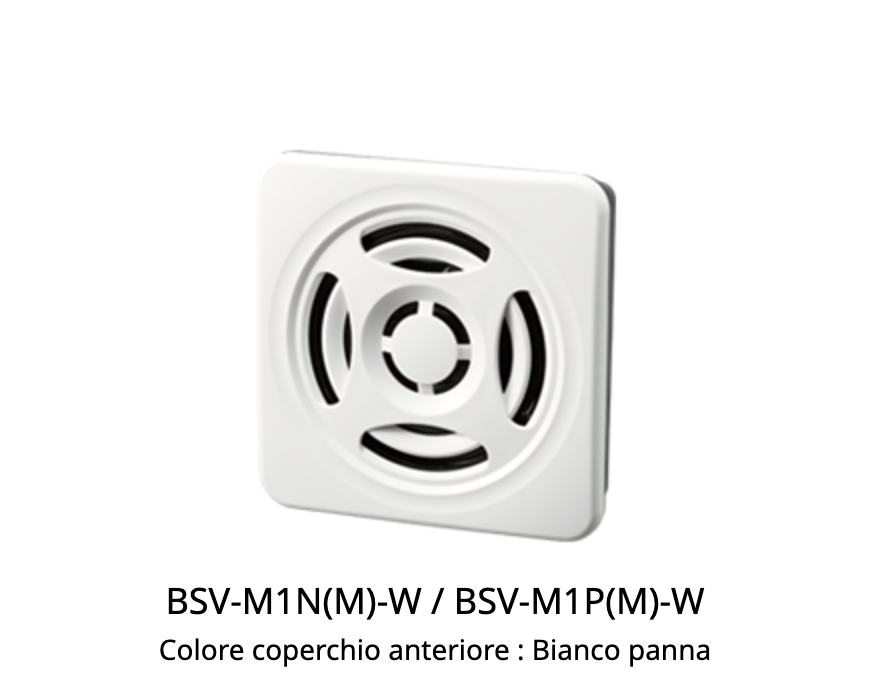

| BSV-M1N-W | 12 - 24 V CC | NPN | Bianco avorio |
| BSV-M1P-D | 12 - 24 V CC | PNP | Grigio scuro |
| BSV-M1P-W | 12 - 24 V CC | PNP | Bianco avorio |
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Instruction Manual lWeb Version] Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
2D_CAD［dxf］Specifiche del prodotto
PATLITE Audio Builder InstallerParti di ricambio
BSV
BSV
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0010460-F1 | 1 | ||||
|
GA0010461-F1 | 1 | ||||
|
Z33552121-0308F1 | 1 |
- |
- |
