Torrette di Segnalazione LED Φ70mm
LR7
Scopri la serie LR7 Torrette di Segnalazione a LED Φ70mm, caratterizzata da LED ultra luminosi, design modulare e diverse opzioni per affrontare le applicazioni più impegnative.
- Controllo I/O
- Colonne luminose
- Φ70
- Continuo acceso
- Lampeggiante (stroboscopico)
- Allarme
- 90dB
- Interno
- IP65
- Rosso
- Ambra
- Verde
- Blu
- Bianco
Caratteristiche del prodotto
- Obiettivo riprogettato e migliorata la costruzione del modulo per una luce brillante e uniforme, visibile da distanze maggiori.
- Modulo sonoro completamente chiuso e riprogettato, mantiene una sostanziale protezione da acqua e polvere mentre produce un suono forte e omnidirezionale. (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1m)
- Design modulare “Twist and Lock” per personalizzare e configurare facilmente i moduli LED e sonori.
- Forma elegante e liscia con una costruzione robusta per prestazioni in ambienti difficili, con classificazione di protezione IP65.
- Tensione nominale: 24V DC.

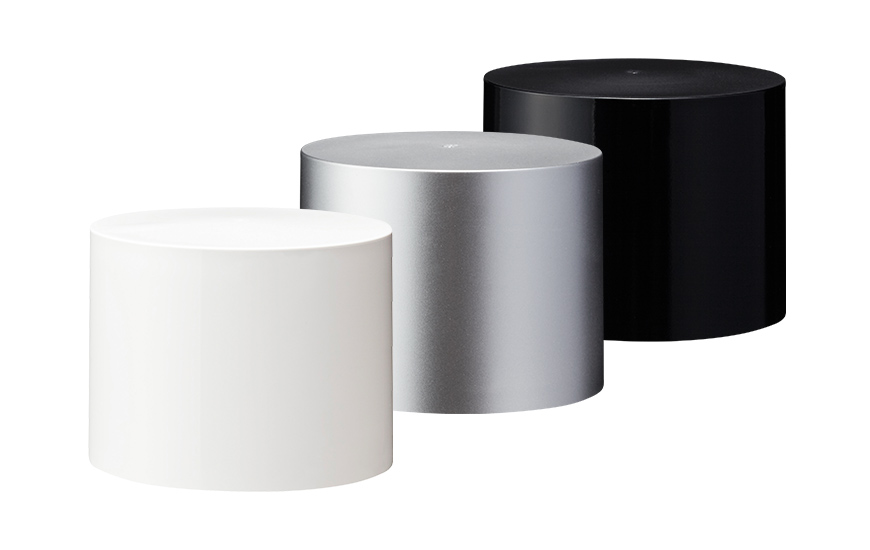

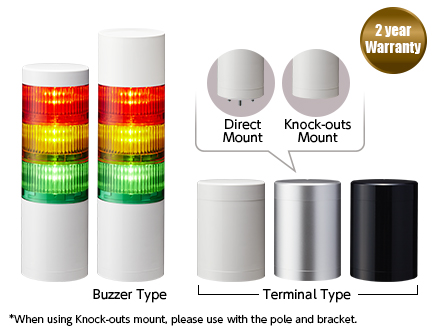

- Colore standard del corpo: Bianco sporco. Corpi in argento e nero disponibili solo come componenti.
- Unità del corpo con blocco terminale disponibile come componente in bianco sporco, argento o nero (LR7-WT & LR7-KT).
- Quattro opzioni di montaggio: Diretto, palo con staffa a L, palo con staffa circolare e palo con staffa pieghevole (solo bianco sporco).
Specifiche
| Temperatura Ambientale di Funzionamento | -20℃ - +50℃ |
| Intervallo di Umidità di Funzionamento | 90% RH o meno, senza condensazione |
| Intervallo di Temperatura di Stoccaggio | -30℃ - +60℃ |
| Intervallo di Umidità di Stoccaggio | 90% RH o meno, senza condensazione |
| Posizione di Montaggio | Uso Interno |
| Direzione di Montaggio | Posizione Verticale |
| Classificazione di Protezione*1 | IP65(IEC 60529) / NEMA TYPE 4X, 13 |
| Condizioni Ambientali | Posizione Verticale |
| Resistenza all'Isolamento | Maggiore di 1MΩ a 500V DC tra il conduttore di ingresso e il telaio |
| Tensione di Resistenza | 500V AC per 1 minuto tra i terminali e il telaio senza rottura dell'isolamento (M2: 1500V AC per 1 min.) |
| Frequenza di Flash | 60 ±2 Flash / min. |
| Livello Sonoro | LR7 Typ. 90dB |
| Riduzione del Suono*2 | Riduzione di circa -10dB |
| Condizioni Ambientali | Suono del Buzzer No.4 (Sweep) da tutte le direzioni a 1m di distanza |
| Suono del Buzzer | 4 pattern*2 No.1 Beep intermittente rapido / 3378Hz No.2 Suono beep continuo / 3378Hz No.3 Rapido Hi-Lo / 2016Hz&3012Hz No.4 Suono Sweep / 1000Hz-4032Hz |
| Uscita Transistor | NPN / PNP |
| Norme di Conformità | ●UL 508, CSA-C22.2 No.14 ●FCC Part 15 Subpart B Class A ●Direttiva RoHS (EN IEC 63000) ●Direttiva EMC (EN 61000-6-4, EN 61000-6-2) ●KC (KN 61000-6-4, KN 61000-6-2)*3 |
*1: Tipo LJ è IP54
*2: Dipendente dalle Impostazioni DIP Switch
*3: Escluso KT, Modello di Assemblaggio WT e Tipo M2 LJ
*4: Solo Tipo M2 (Escluso Tipo LJ)

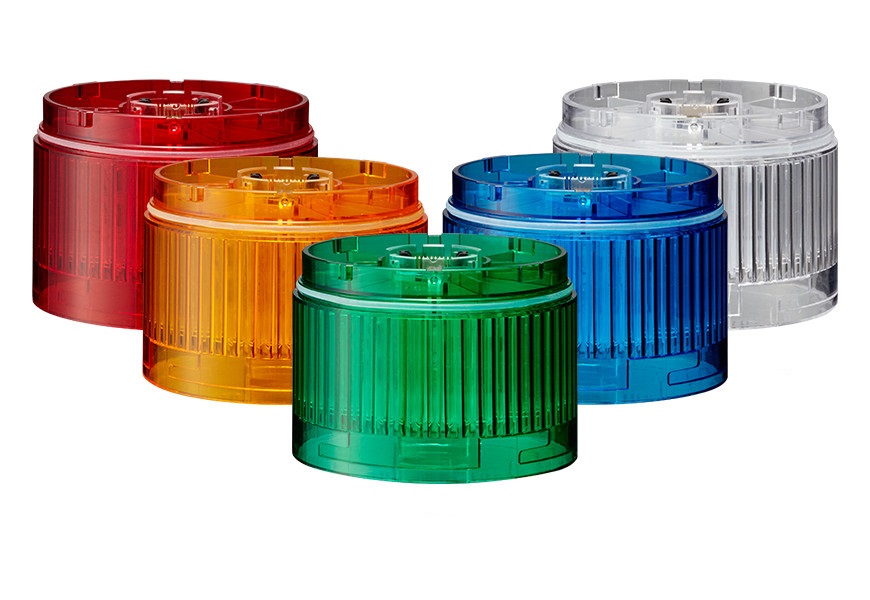

Specifiche Unità LED
| Colore | Rosso | Ambra | Verde | Blu | Bianco | |
|---|---|---|---|---|---|---|
| Corrente del Cavo di Segnale (Per Unità) / Consumo Energetico Nominale (Per Unità) | Typ. | 40mA / 1W | ||||
| Max. | 45mA / 1.3W | |||||
Specifiche Unità Buzzer
| Corrente del Cavo di Segnale (Unità Buzzer) / Consumo Energetico Nominale (Unità Buzzer) | Typ. | 40mA / 1W |
| Max. | 250mA / 1.3W |
Contenuti Speciali

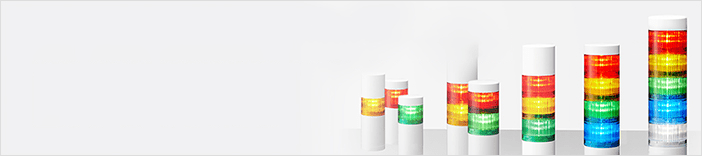

La Prossima Evoluzione delle Torrette di Segnalazione
Serie LR
La Prossima Evoluzione delle Torrette di Segnalazione
Serie LR
Esempio (suono/voce)

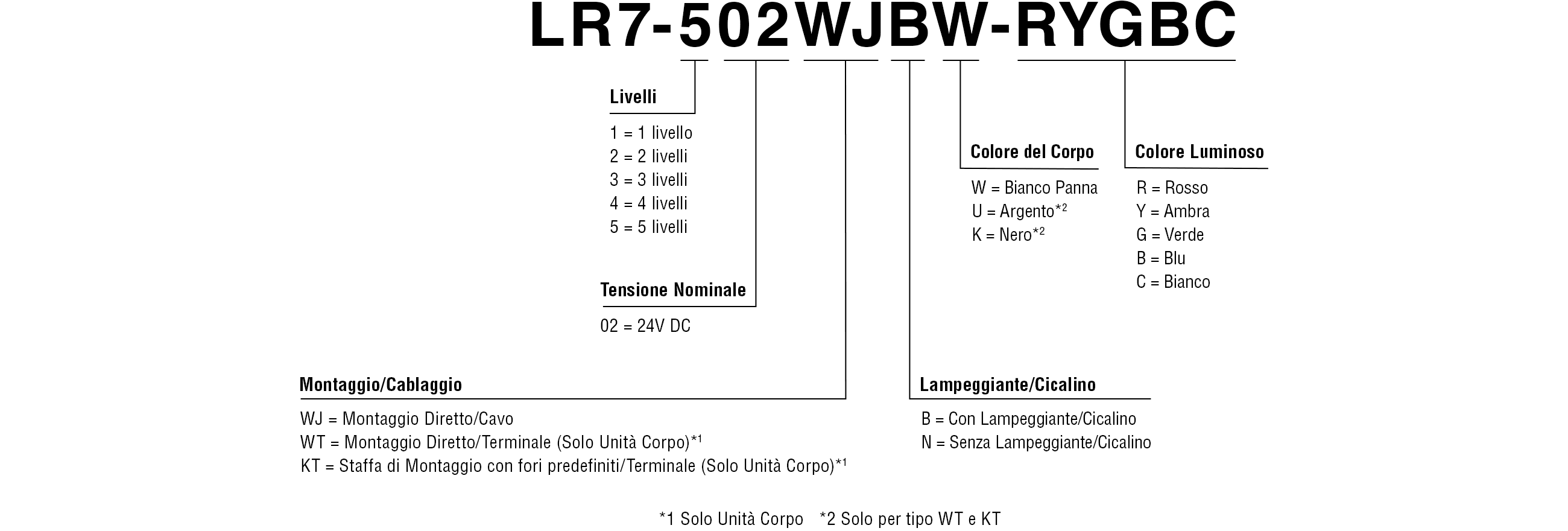

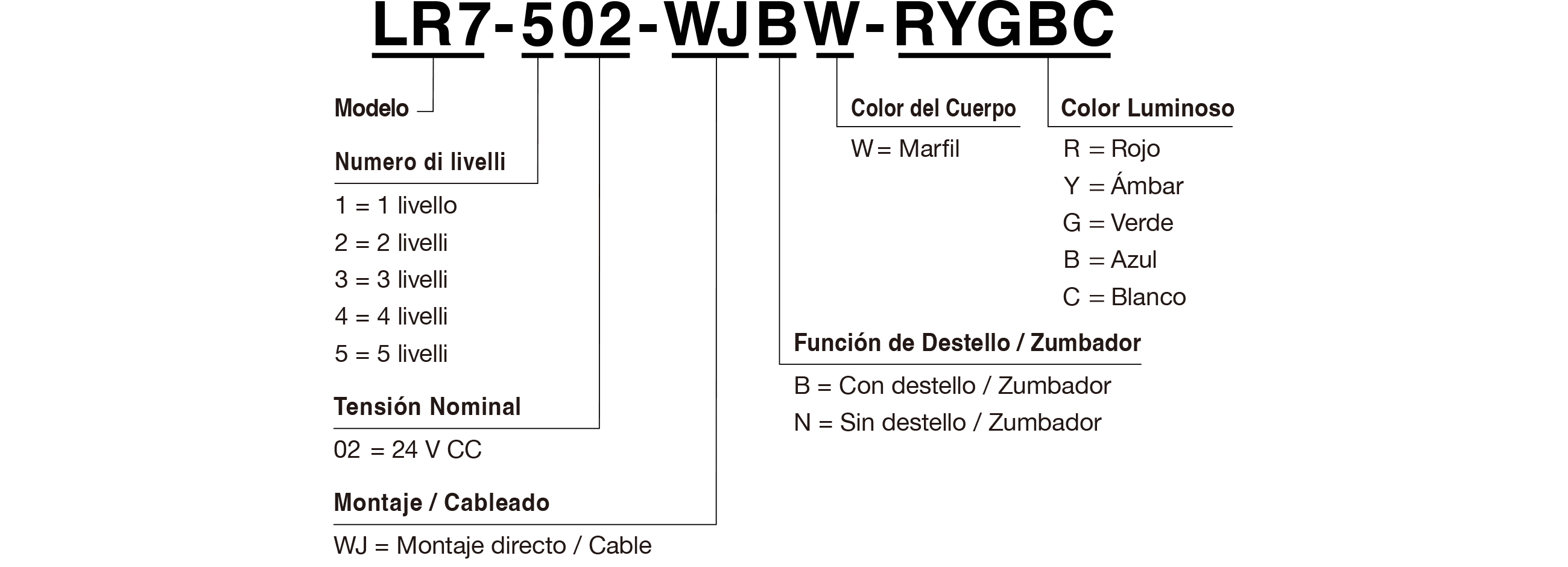

Configurazione del riferimento
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Complete Operation Manual (En) Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
2D CAD Assembly (zip)Specifiche del prodotto
Parti di ricambio
LR7
LR7
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|

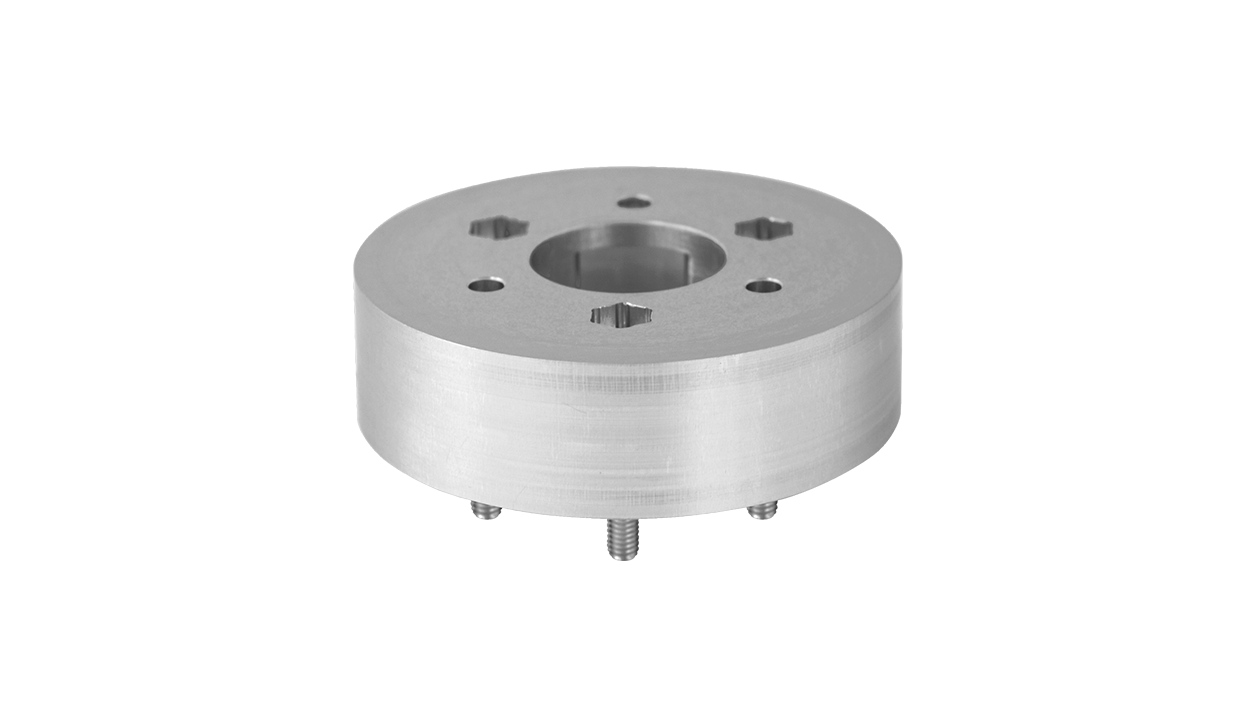

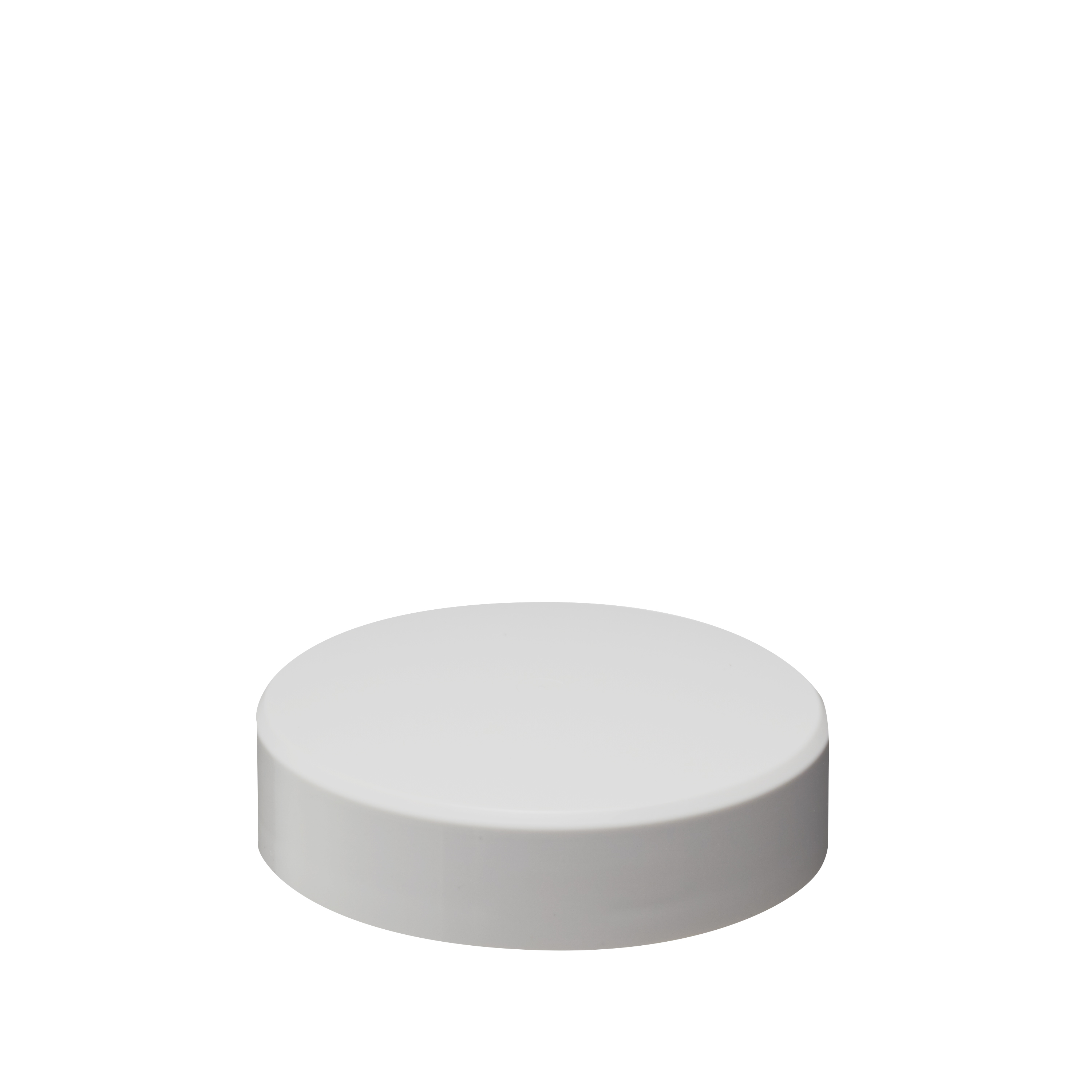

B32310073-7F1 | 1 | ||||
|

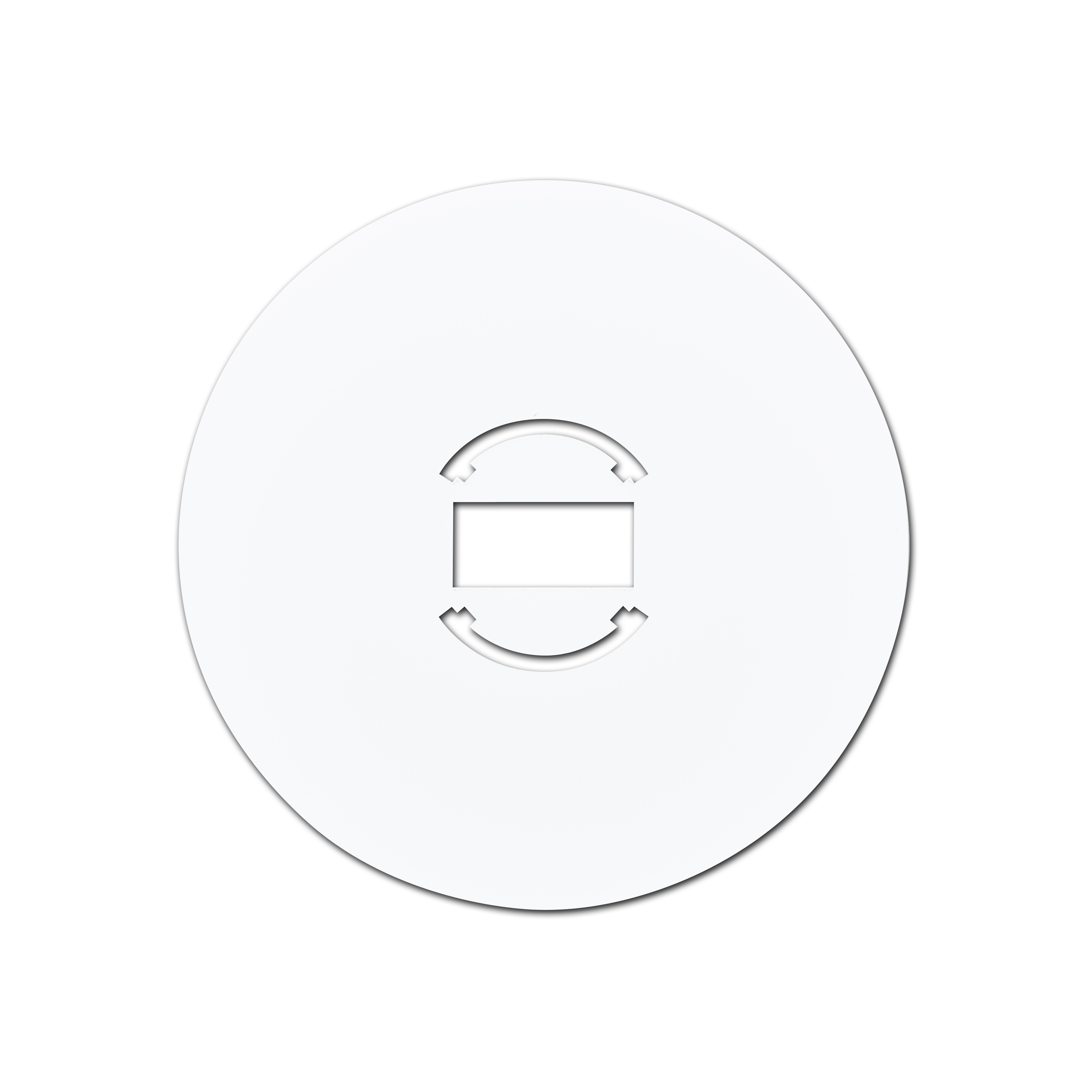

B25310067-7F1 | 1-5: Depends on the number of tiers. | ||||
|

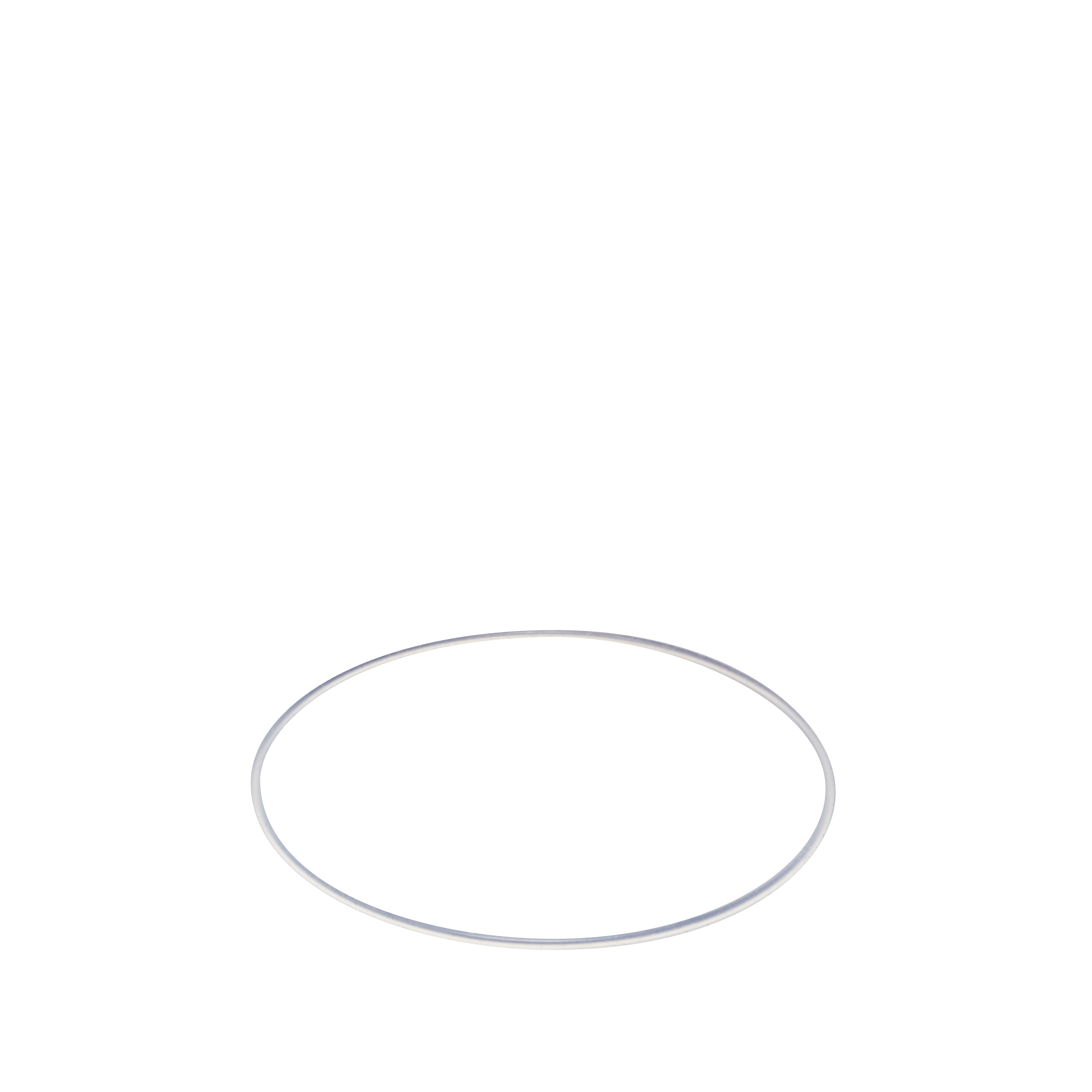

B25110068-F1 | 2-7: Depends on the number of tiers. | ||||
|
B22210178-7F1 | 1 | ||||
|
B25110047-F1 | LJ type ： 1 PJ/QJ type ： 2 | ||||
|

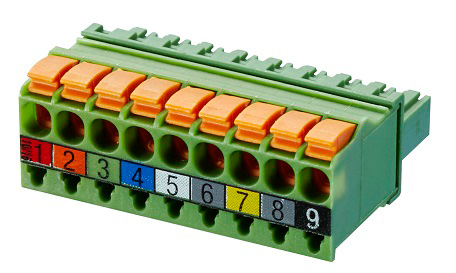

Z69544511-F1 | 1 |
LR-02WTNW |
|||
|
S33533110-222F1 | 2 | ||||
|
S33642010-222F1 | 2 |
