Unità base a montaggio diretto con terminale per LR5, LR7
Terminale senza viti LR5/LR7

Esplora le nostre unità di base a montaggio diretto compatibili con LR5 Φ50mm e LR7 Φ70mm, dotate di terminali rimovibili senza viti facili da usare per una configurazione rapida e prestazioni affidabili in varie applicazioni.

  • Controllo I/O
  • Colonne luminose
  • Φ50
  • Φ70
  • Continuo acceso
  • Lampeggiante (stroboscopico)
  • Allarme
  • 75db
  • 80dB
  • 85db
  • 90db
  • IP65
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco

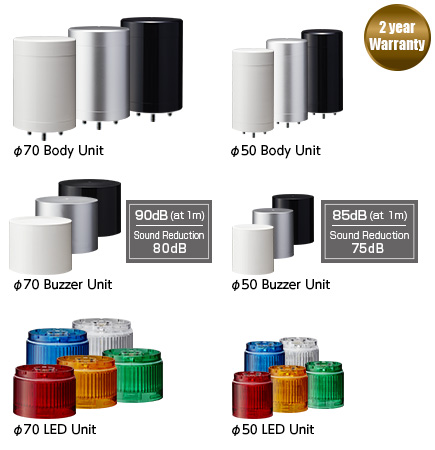

  • Unità base a montaggio diretto con terminale per LR5, LR7 Terminale senza viti LR5/LR7
  • Ideale per le aziende che necessitano di personalizzare torrette di segnalazione per vari clienti.
  • Il terminale rimovibile senza viti semplifica il processo di cablaggio.
  • Tensione nominale: 24V DC
  • Disponibile in opzioni di corpo bianco sporco, argento e nero.
  • Unità base solo. I moduli LED e i moduli sonori sono venduti separatamente.

Un nuovo terminale rimovibile per un cablaggio più semplice.

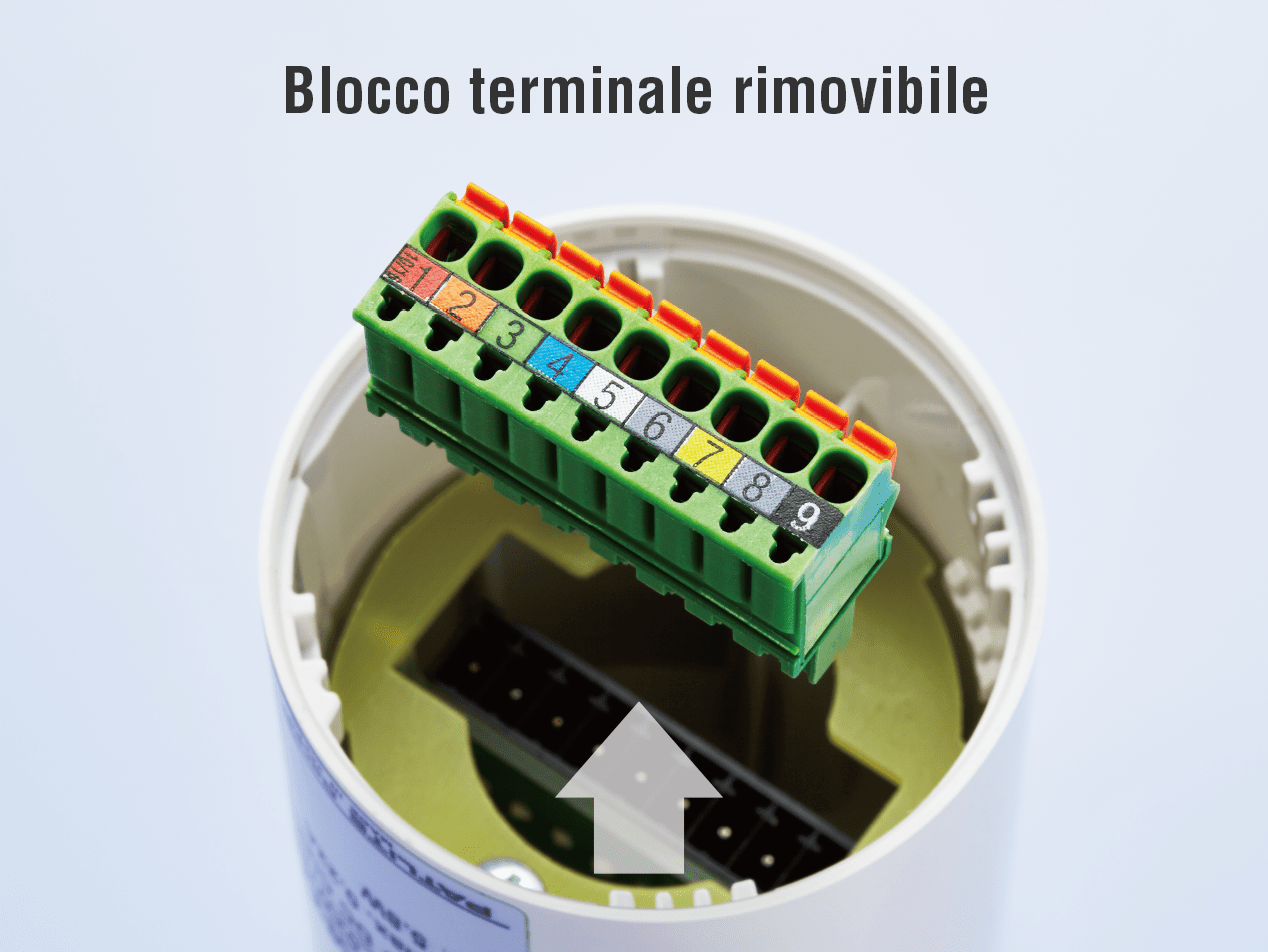

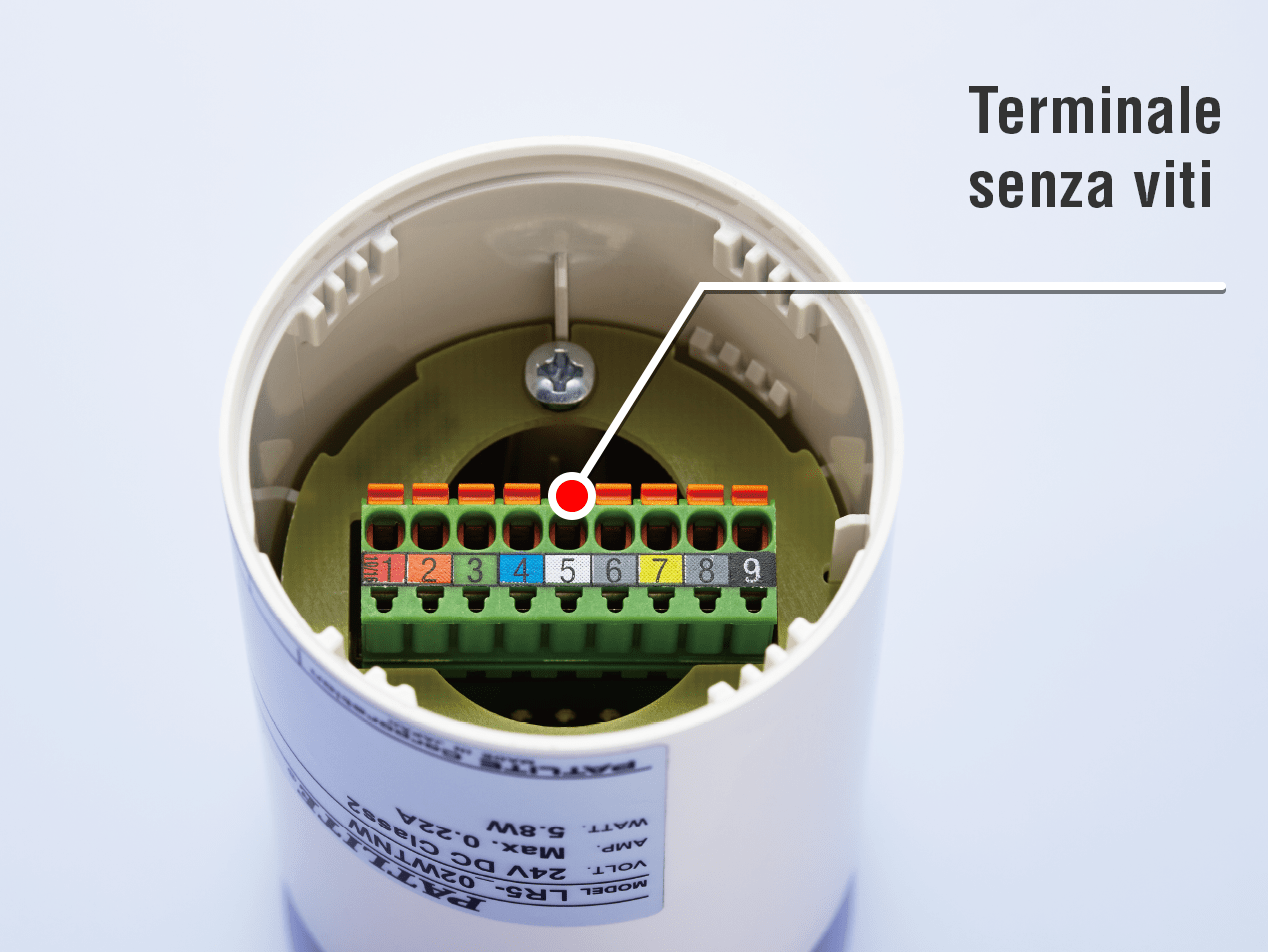

Terminale senza viti Blocco terminale rimovibile



Specifiche

Temperatura ambiente operativa -20℃ - +50℃
Gamma di umidità operativa 90% RH o meno, senza condensa
Gamma di temperatura di stoccaggio -30℃ - +60℃
Gamma di umidità di stoccaggio 90% RH o meno, senza condensa
Luogo di montaggio Uso interno
Direzione di montaggio Posizione eretta
Grado di protezione IP65(IEC 60529) / NEMA TYPE 4X, 13
Condizioni ambientali Posizione eretta
Resistenza all'isolamento Più di 1MΩ a 500V DC tra il cavo di ingresso di alimentazione e il telaio
Resistenza alla tensione 500V AC per 1 minuto tra i terminali e il telaio senza rompere l'isolamento (M2: 1500V AC per 1 min.)
Frequenza del flash 60 ±2 lampeggi / min
Livello sonoro LR5Tip. 85dB  LR7Tip. 90dB
Riduzione del suono*1 ca. riduzione di -10dB
Condizioni ambientali Suono del cicalino No.4 (Sweep) da tutte le direzioni a una distanza di 1m
Suono del cicalino 4 modelli
No.1 Suono intermittente rapido
No.2 Suono continuo
No.3 Rapido Hi-low
No.4 Suono sweep
Uscita del transistor NPN / PNP
Norme di conformità ●UL 508, CSA-C22.2 No.14
●FCC Parte 15 Sottoparte B Classe A
●Direttiva RoHS (EN IEC 63000)
●Direttiva EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1: Dipendente dalle impostazioni dell'interruttore DIP



Specifiche dell'unità LED

Colore della luce Rosso Ambra Verde Blu Bianco
Consumo di corrente / Consumo energetico Tip. 0.04A/1W
Max. 0.045A/1.3W



Specifiche dell'unità cicalino

Consumo di corrente / Consumo energetico Tip. 0.04A/1W
Max. 0.3A/1.3W

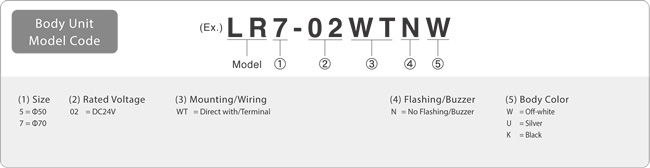

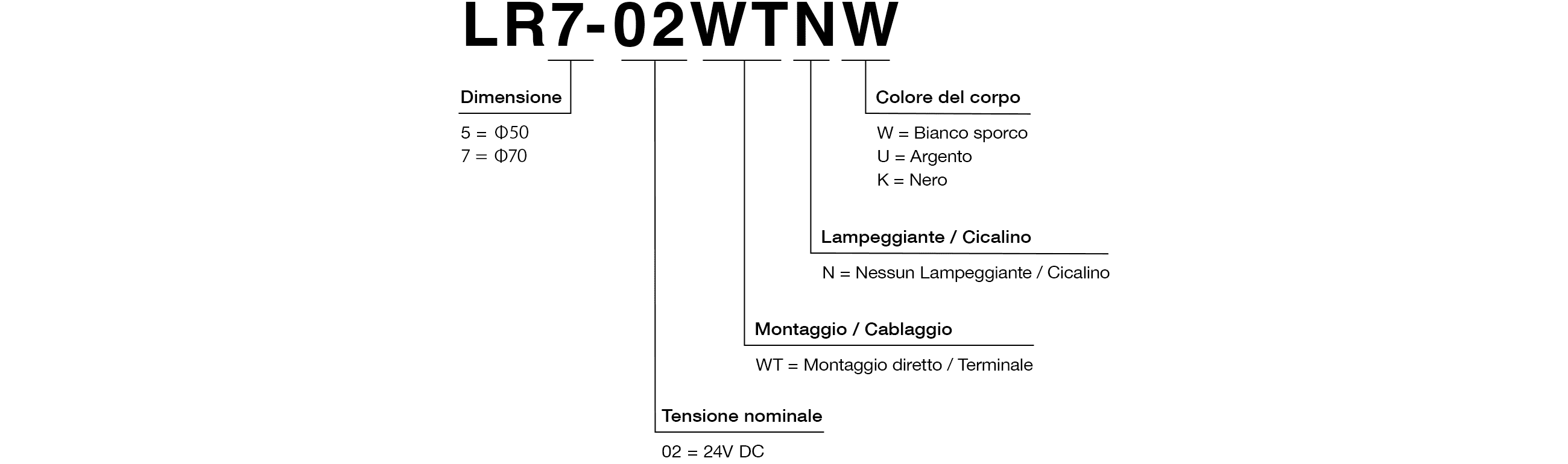

Codice Modello
