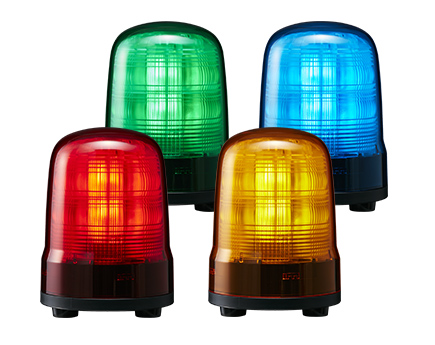

Luci di segnalazione multifunzione
SF08/SF10
Segnalatori LED multifunzione ad alta efficienza SF08/SF10 con rotazione simulata senza motore, 22 modalità luminose personalizzabili e lente di Fresnel avanzata per la segnalazione industriale.
NOTA: Il grado di protezione IP23 può essere aumentato utilizzando la guarnizione in gomma opzionale.
- Controllodeicontatti
- Φ80/Φ100
- Segnale di beacon
- Rotante/lampeggiante/impulso
- Allarme
- 86dB(SF08)/88dB(SF10)
- Dentro/fuori (Solo in posizione verticale)
- IP23
- IP65(conguarnizioneingomma)
- IP66(KT)(inposizioneverticale)
- Rosso
- Ambra
- Verde
- Blu
Caratteristiche del prodotto

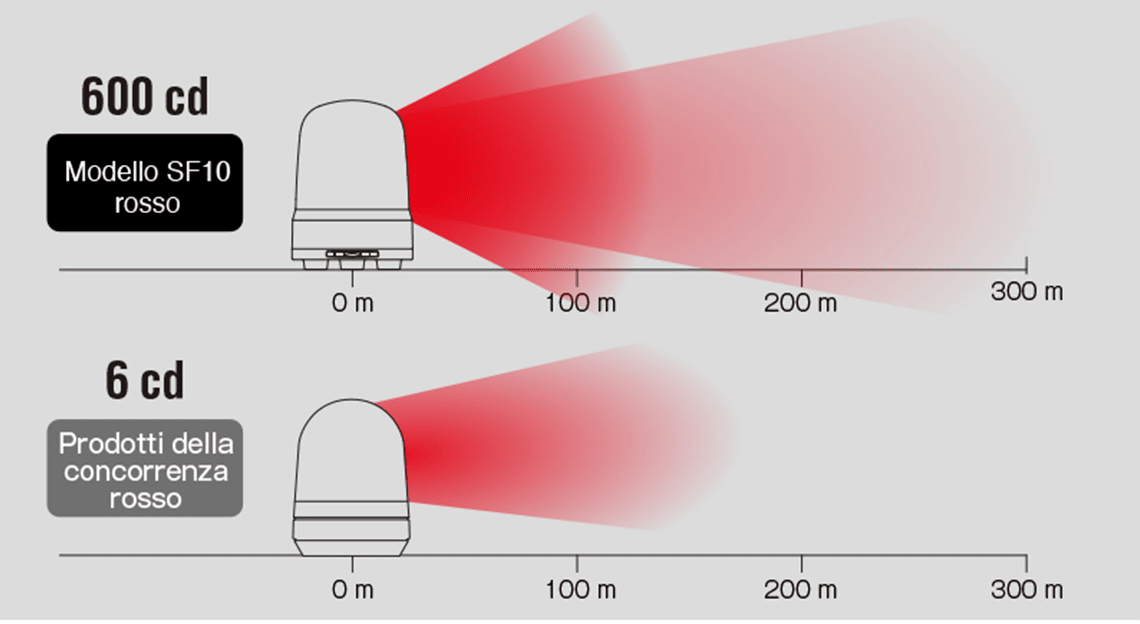

Elevata efficienza
Questo modello senza motore, che non necessita di manutenzione, produce animazioni a LED con effetti di rotazione simulata, lampeggiamenti e a impulsi.
Questo modello senza motore, che non necessita di manutenzione, produce animazioni a LED con effetti di rotazione simulata, lampeggiamenti e a impulsi.

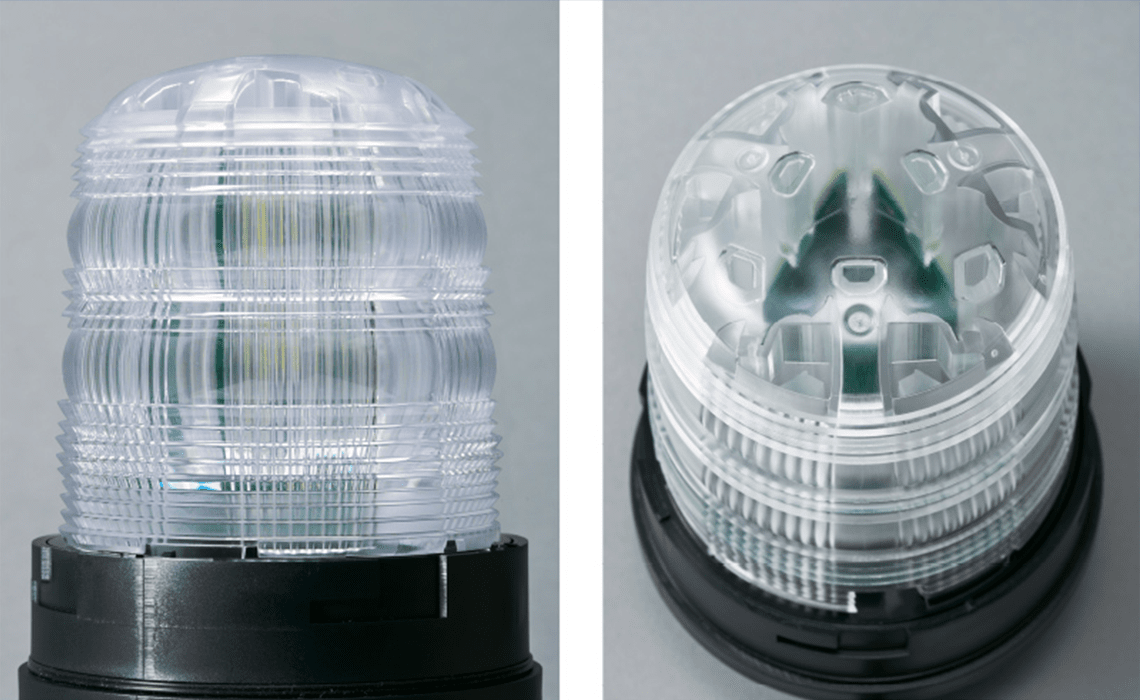

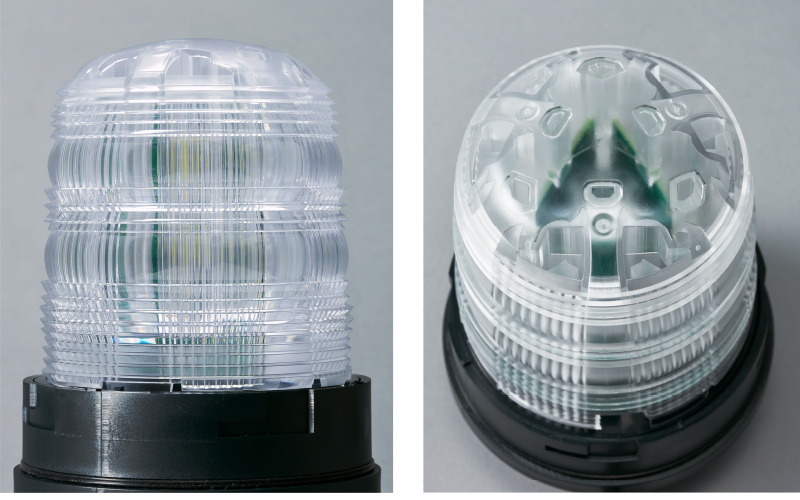

La nuova lente multipla di Fresnel è sottile e rigida, in grado di raccogliere e diffondere la luce in modo più efficace rispetto a una lente convenzionale.
La nuova lente multipla di Fresnel è sottile e rigida, in grado di raccogliere e diffondere la luce in modo più efficace rispetto a una lente convenzionale.
Ampia scelta di effetti luminosi

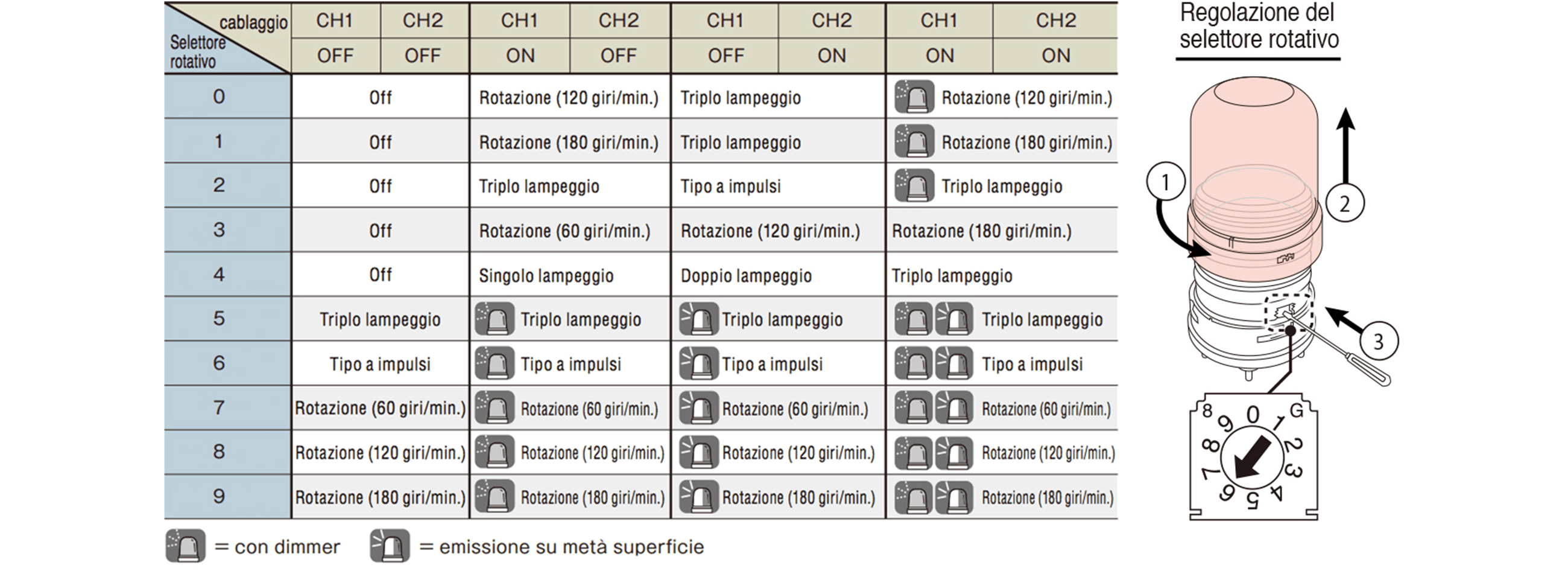

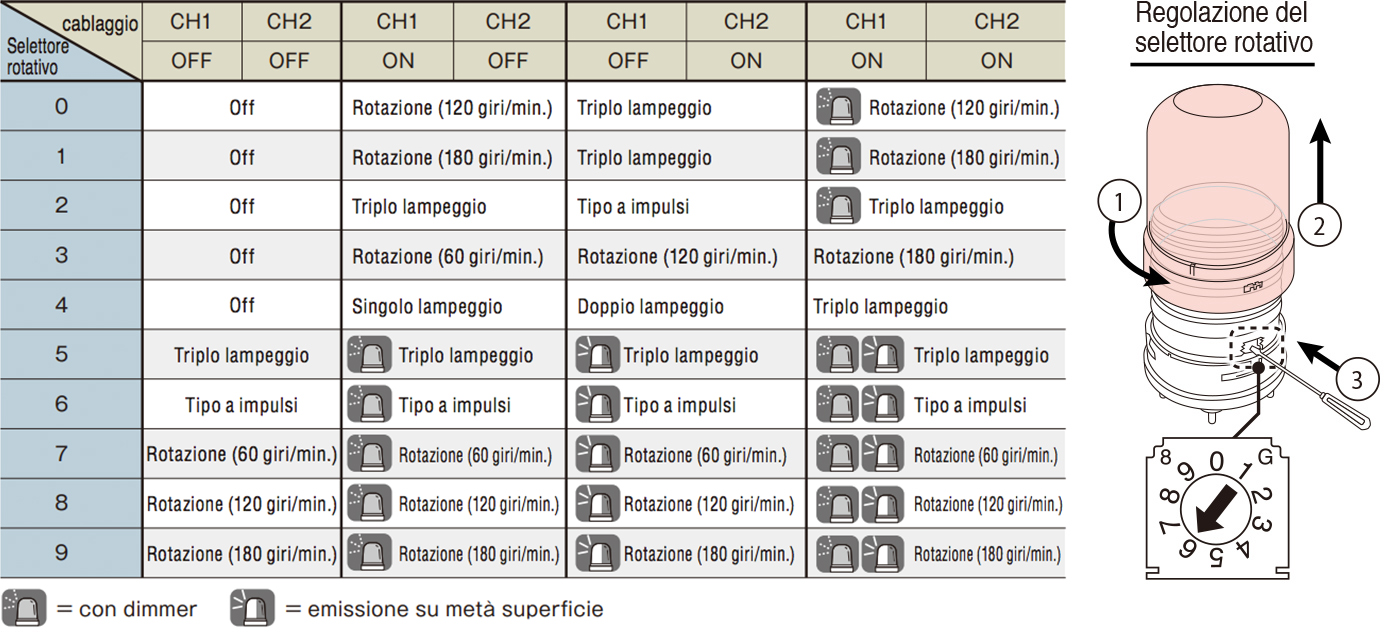

22 effetti luminosi diversi per indicare i differenti stati sul luogo di lavoro. È possibile configurare facilmente l'effetto luminoso regolando il selettore rotativo e i canali di cablaggio.
[ Esempi di utilizzo ]

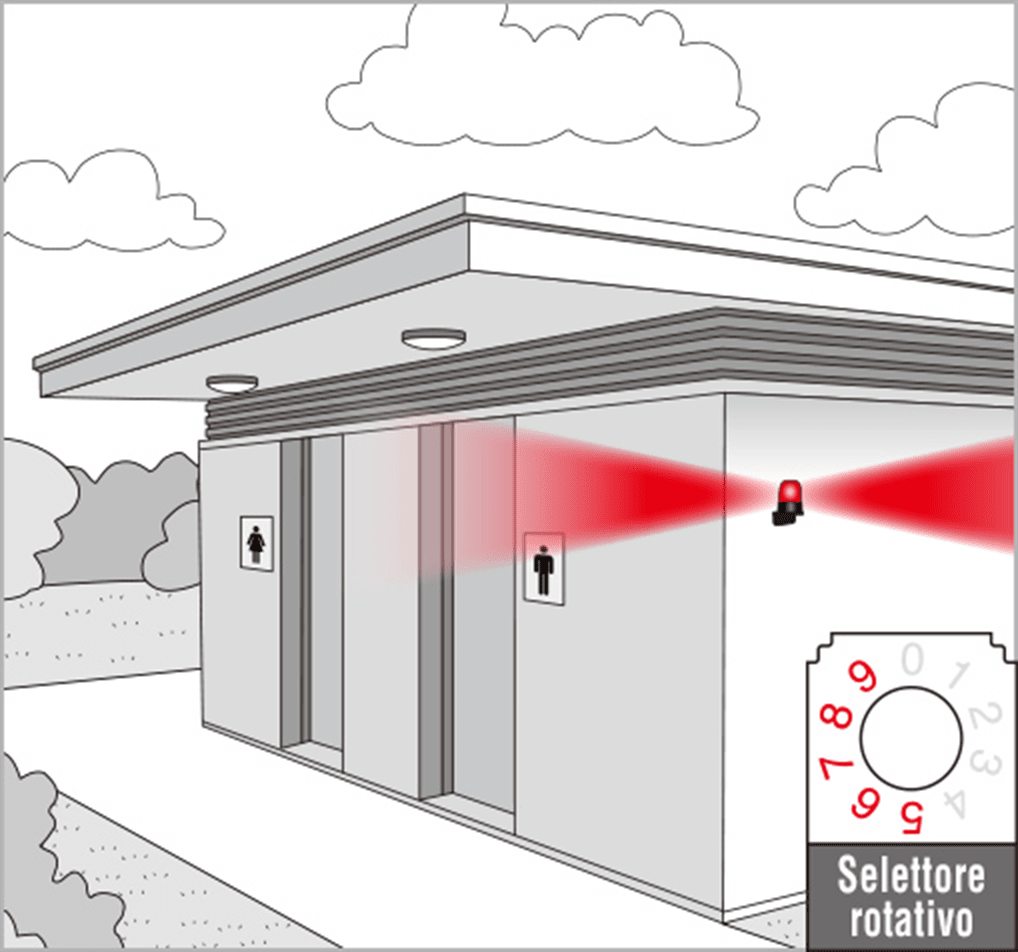

- Ridurre la luminosità nelle ore notturne
- Regolare la velocità di lampeggiamento in base all'urgenza
- Regolare le velocità di rotazione in base al livello di pericolo
»[Vídeo] Regolazione del selettore rotativo
»[Vídeo] Clicca qui per vedere 22 tipi di schemi luminosi serie SF
Anwendungsbeispiele

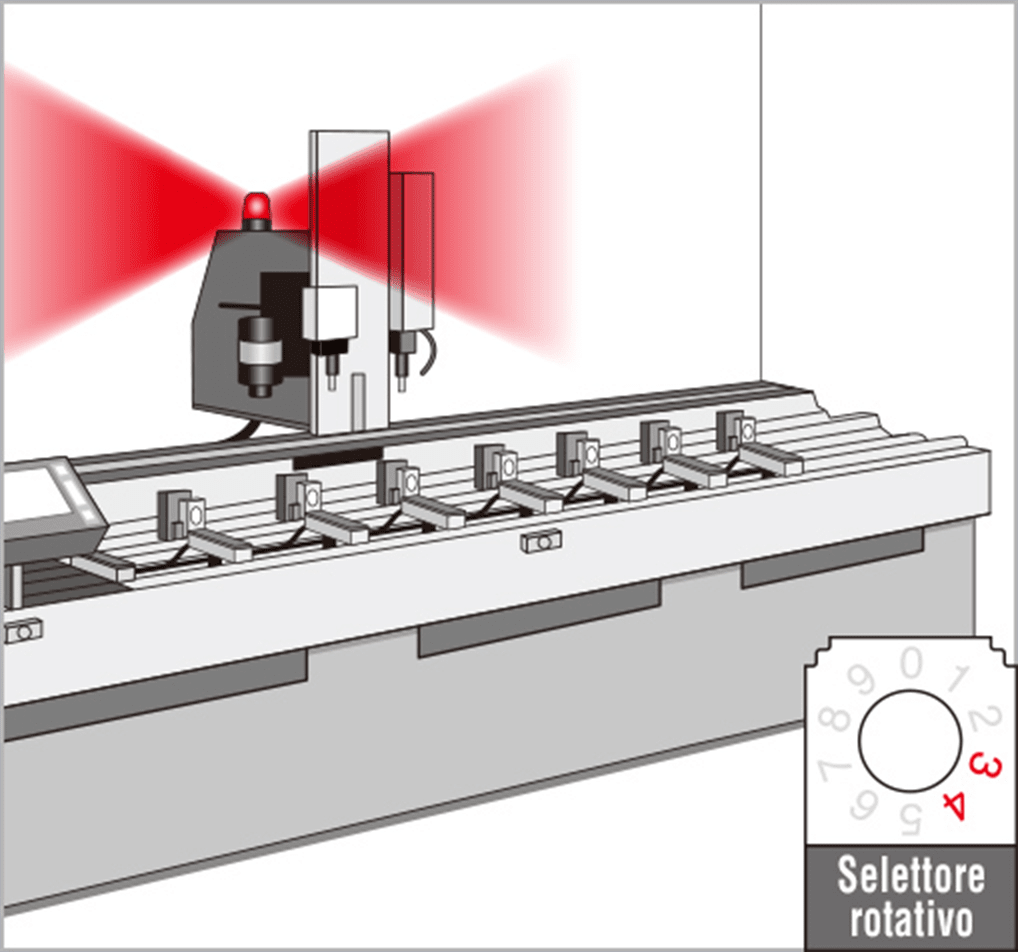

La segnalazione dello stato di una riempitrice è inequivocabile grazie alla possibilità di scegliere tra 22 diversi effetti luminosi.

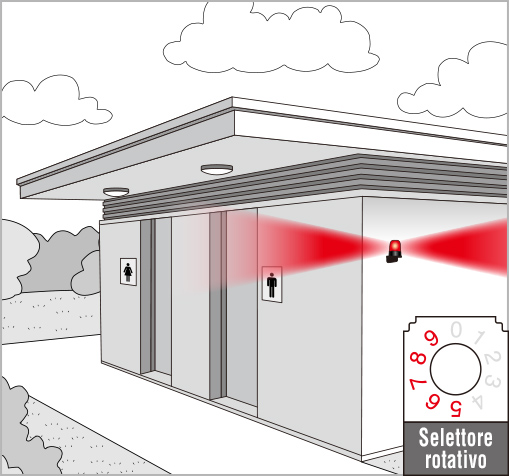

Quando l'unità SF è accesa, i segnali visivi saranno operativi immediatamente. In questo modo non è necessario un dispositivo per attivare le funzioni operative per questo tipo di applicazione.

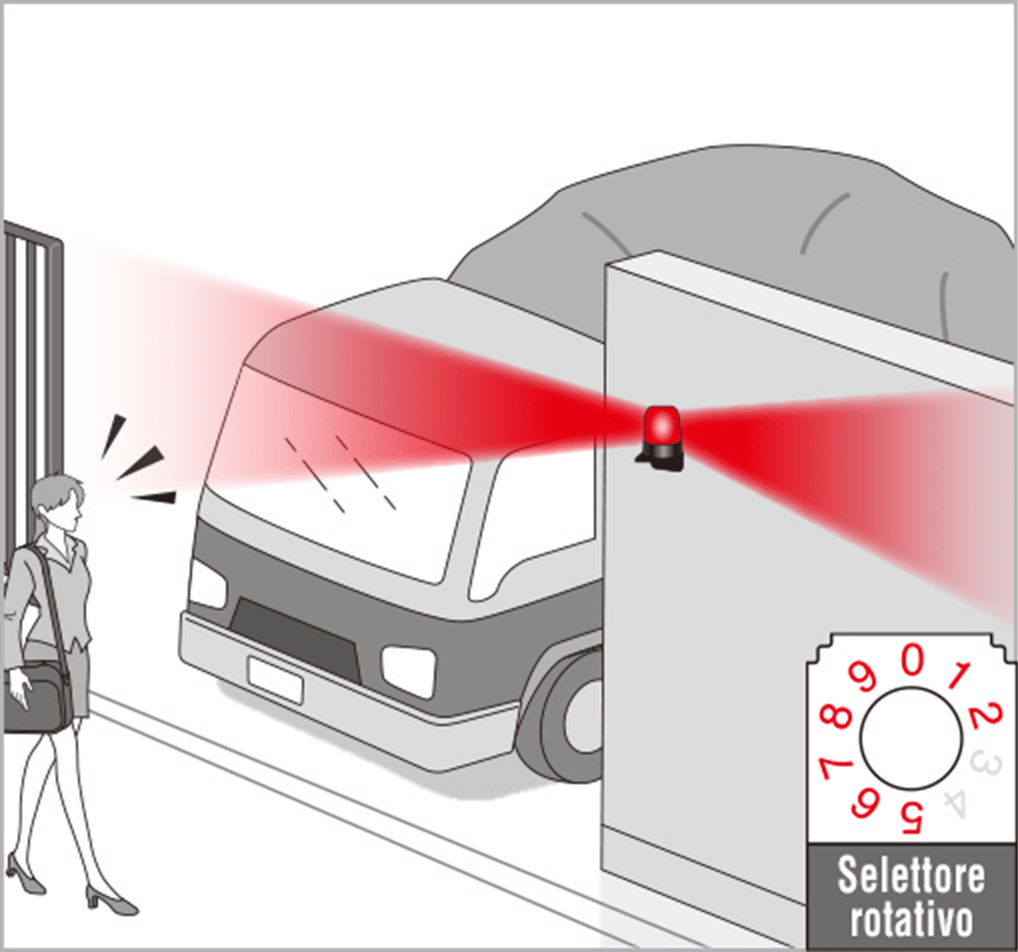

I pedoni sono immediatamente allertati quando un veicolo transita attarverso un cancello. La funzione temporizzatore permette di regolare l'intensità luminosa durante la notte per evitare di abbagliare i conducenti.
La segnalazione dello stato di una riempitrice è inequivocabile grazie alla possibilità di scegliere tra 22 diversi effetti luminosi.
Quando l'unità SF è accesa, i segnali visivi saranno operativi immediatamente. In questo modo non è necessario un dispositivo per attivare le funzioni operative per questo tipo di applicazione.
I pedoni sono immediatamente allertati quando un veicolo transita attarverso un cancello. La funzione temporizzatore permette di regolare l'intensità luminosa durante la notte per evitare di abbagliare i conducenti.
Esempio (suono/voce)

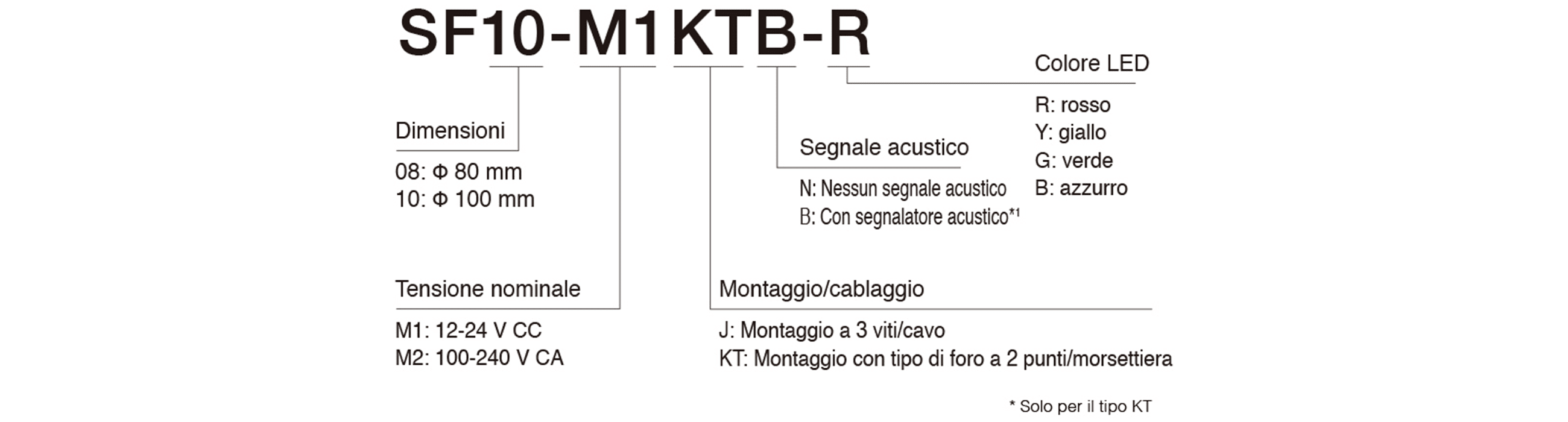

Come ordinare

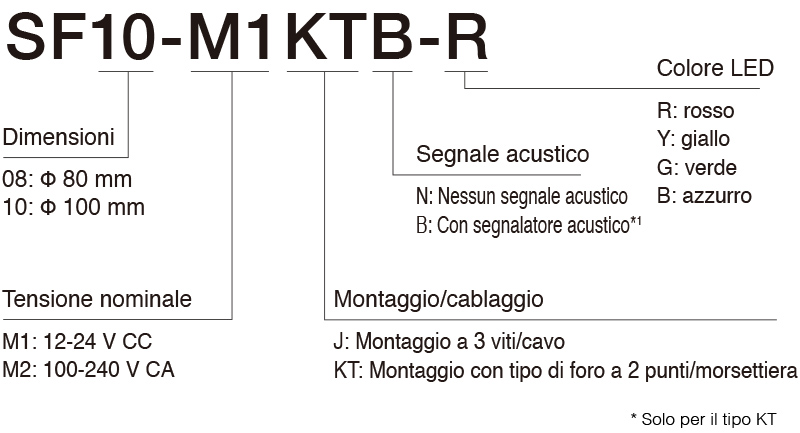

Codice Modello
Elenco Prodotti
| Codice Modello | Dimensione (mm) | Tensione Nominale | Cablaggio e Montaggio | Cicalino | Colore Luminoso |
|---|---|---|---|---|---|
| SF08-M1JN-R/Y/G/B | φ80 | 12 - 24 V DC | Cavo, montaggio a 3 viti | - | Rosso / Ambra / Verde / Blu |
| SF08-M1KTN-R/Y/G/B | φ80 | 12 - 24 V DC | Morsettiera push-in, montaggio a 2 fori | - | |
| SF08-M1KTB-R/Y/G/B | φ80 | 12 - 24 V DC | Morsettiera push-in, montaggio a 2 fori | ✔ | |
| SF08-M2JN-R/Y/G/B | φ80 | 100 - 240 V AC | Cavo, montaggio a 3 viti | - | |
| SF08-M2KTN-R/Y/G/B | φ80 | 100 - 240 V AC | Morsettiera push-in, montaggio a 2 fori | - | |
| SF08-M2KTB-R/Y/G/B | φ80 | 100 - 240 V AC | Morsettiera push-in, montaggio a 2 fori | ✔ | |
| SF10-M1JN-R/Y/G/B | φ100 | 12 - 24 V DC | Cavo, montaggio a 3 viti | - | |
| SF10-M1KTN-R/Y/G/B | φ100 | 12 - 24 V DC | Morsettiera push-in, montaggio a 2 fori | - | |
| SF10-M1KTB-R/Y/G/B | φ100 | 12 - 24 V DC | Morsettiera push-in, montaggio a 2 fori | ✔ | |
| SF10-M2JN-R/Y/G/B | φ100 | 100 - 240 V AC | Cavo, montaggio a 3 viti | - | |
| SF10-M2KTN-R/Y/G/B | φ100 | 100 - 240 V AC | Morsettiera push-in, montaggio a 2 fori | - | |
| SF10-M2KTB-R/Y/G/B | φ100 | 100 - 240 V AC | Morsettiera push-in, montaggio a 2 fori | ✔ |
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di installazione Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
-
3D CAD［STEP］
SF08［dxf］Specifiche del prodotto
Altro
Parti di ricambio
SF08
SF08
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000794-F1 | 1 | ||||
|
GA0000512-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|
GA0000498-F1 | 1 |
SF10
SF10
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000034-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000795-F1 | 1 | ||||
|
GA0000513-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|
GA0000499-F1 | 1 |
