Torretta di segnalazione per il monitoraggio della rete con notifiche visive e vocali
NHV4 / NHV6
Notifica immediatamente le informazioni di rete tramite luci, suoni e voce. Converte i dati di testo in messaggi vocali con la funzione Text to Speech
- Ethernet(RJ-45)
- IOdigitalee
- Colonne luminose
- Φ40：NHV4
- Φ60：NHV6
- Continuo acceso
- Lampeggiante (stroboscopico)
- Allarme/CHIME/Voce
- 88dB
- Interno
- IP20
- Rosso
- Ambra
- Verde
- Blu
- Bianco
Caratteristiche del prodotto
Caratteristiche del Prodotto
【Software】
- Supporta vari protocolli di rete.
Riporta immediatamente eventi e anomalie dei dispositivi di rete e dei sistemi con luce, suono e voce. - Supporta protocolli sicuri come HTTPS, SNMP v3, SSH. Comunicazione sicura con tranquillità.
- Questa unità è dotata di una funzione "Text to Speech (TTS)" che converte i dati testuali in voce.
Le informazioni testuali possono essere convertite in voce e registrate, e la notifica vocale può essere eseguita in tempo reale tramite controllo a comando. - Dotato di una funzione di monitoraggio dei dispositivi SNMP oltre al monitoraggio dead/alive tramite PING.
Quando le informazioni MIB del dispositivo di rete vengono acquisite attivamente e le condizioni impostate sono soddisfatte, l'amministratore viene immediatamente notificato con luce e suono. - Rilevamento della Ricezione Email
L'unità NHV accede al server di posta e si illumina o riproduce un messaggio quando vengono ricevute email che soddisfano le condizioni preimpostate.
L'unità NHV è in grado di leggere il contenuto delle email rilevate. (Solo Giapponese/Inglese/Cinese). - Per il rilevamento delle email e il controllo cloud, l'NHV richiede una connessione internet.
È possibile controllare facilmente lo stato della connessione internet cliccando un solo pulsante sulla schermata del browser NHV. - Abbiamo sviluppato un' "Applicazione di Impostazioni di Rilevamento Email" che consente agli utenti di configurare le impostazioni email seguendo le istruzioni sullo schermo.（File Downloads）
- Funzione di Collegamento PLC
Il dispositivo ha la capacità di stabilire una connessione diretta con i Controllori Logici Programmabili (PLC), semplificando il processo di invio di notifiche per anomalie nei siti di produzione. (Compatibile con PLC Mitsubishi utilizzando il protocollo MC e PLC Omron utilizzando il protocollo FINS)
【Hardware】
- Notifica vocale.
Combina messaggi predefiniti e impostazioni di input per trasmettere informazioni dettagliate. - Trasmissione a tutto l'edificio utilizzando il terminale LINE OUT che può essere collegato ad attrezzature di trasmissione come sistemi PA, amplificatori o altoparlanti esterni.
- 4 ingressi digitali e 2 uscite digitali. (Solo NHV-D/NHV-DP)
- Supporta l'alimentazione PoE (solo NHV-DP)
【Caratteristiche del Modello】
- NHV (Modello standard)
- Il modello base della serie NHV.
Alta sicurezza di rete. - NHV-D (Modello D)
- Modello NHV standard più 4 ingressi digitali e 2 uscite digitali.
Facilita il collegamento con vari dispositivi digitali. - NHV-DP (Modello DP)
- NHV-D più capacità di alimentazione PoE.
Utilizzando uno switch PoE è possibile l'installazione con cablaggio ridotto.
（Conforme a IEEE802.3at）
| Modello | NHV | NHV-D | NHV-DP |
|---|---|---|---|
| Funzione Dimmer | 〇 | 〇 | 〇 |
| Controllo Cloud | 〇 | 〇 | 〇 |
| Invio HTTP | 〇 | 〇 | 〇 |
| Riproduzione Audio (MP3) | 〇 | 〇 | 〇 |
| TTS (Text to Speech) | 〇 | 〇 | 〇 |
| I/O Digitale (4 ingressi/2 uscite) | － | 〇 | 〇 |
| Alimentazione PoE ※Conforme a IEEE802.3at | － | － | 〇 |
| Funzione Rilevamento Email | 〇 | 〇 | 〇 |
【Metodi di Installazione Vari】
È disponibile anche una staffa di montaggio a parete come accessorio opzionale.
Staffa di Montaggio a Parete ：NH-001
Staffa di Montaggio per Partizioni：NH-002
Esempio TTS
Esempio (suono/voce)
Configurazione del riferimento

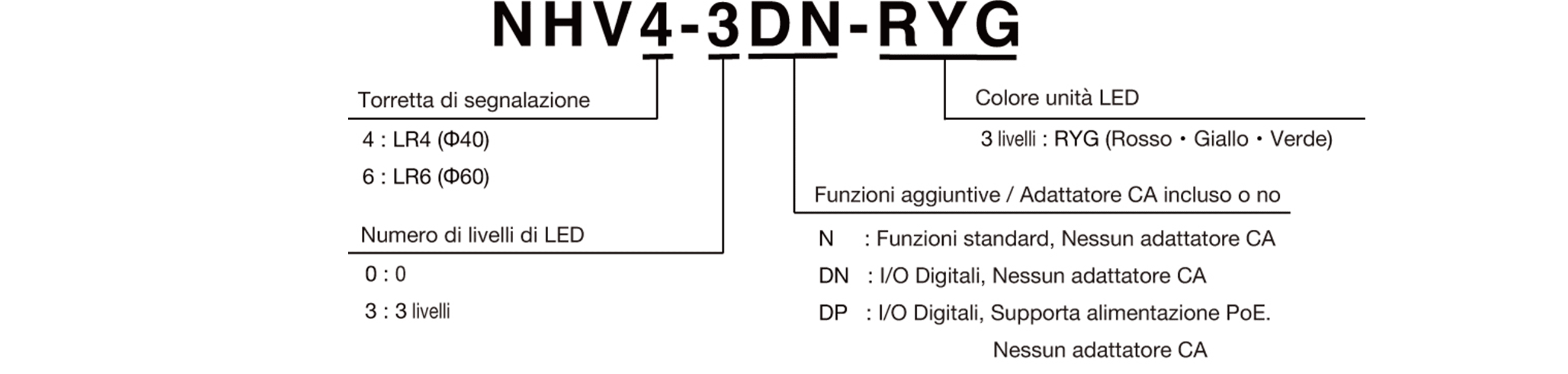

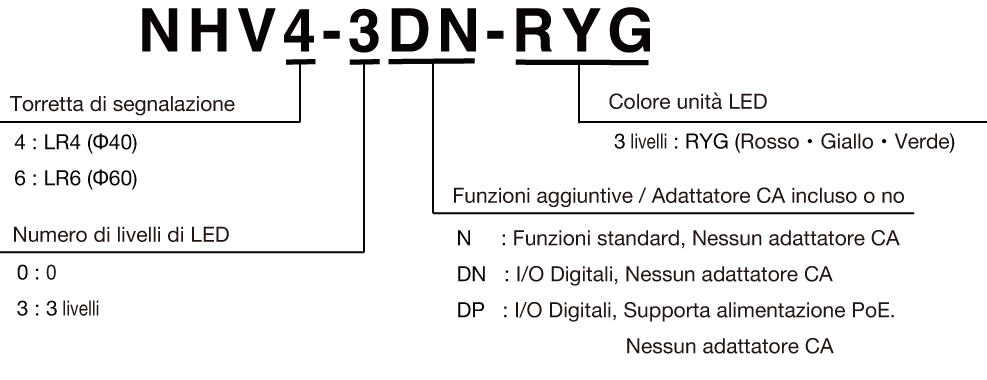

Elenco prodotti
Serie NHV4 (⌀40)
| Modello | Numero di livelli | Tensione nominale | Adattatore CA | Colore unità LED | I/O digitale | Supporto PoE |
|---|---|---|---|---|---|---|
| NHV4-0N | 0 | 100–240V CA *1 | - | - | - | - |
| NHV4-3N-RYG | 3 | Rosso, Ambra, Verde | ||||
| NHV4-0DN | 0 | 100–240V CA *1 | - | - | - | - |
| NHV4-3DN-RYG | 3 | Rosso, Ambra, Verde | ||||
| NHV4-0DP | 0 | 100–240V CA *1 48V CC *2 |
- (Alimentazione tramite PoE) |
- | 4 ingressi 2 uscite |
Conforme a IEEE 802.3at (PoE+) |
| NHV4-3DP-RYG | 3 | Rosso, Ambra, Verde |
*1 Quando si utilizza l’adattatore CA *2 Quando alimentato tramite PoE
NHV6 (⌀60) Series
| Model | Number of Tiers | Rated Voltage | AC Adapter | LED Unit Color | Digital I/O | PoE Support |
|---|---|---|---|---|---|---|
| NHV6-0N | 0 | 100–240V CA *1 | - | - | - | - |
| NHV6-3N-RYG | 3 | Rosso, Ambra, Verde | ||||
| NHV6-0DN | 0 | 100–240V CA *1 | - | - | - | - |
| NHV6-3DN-RYG | 3 | Rosso, Ambra, Verde | ||||
| NHV6-0DP | 0 | 100–240V CA *1 48V CC *2 |
- (Alimentazione tramite PoE) |
- | 4 ingressi 2 uscite |
Conforme a IEEE 802.3at (PoE+) |
| NHV6-3DP-RYG | 3 | Rosso, Ambra, Verde |
*1 Quando si utilizza l’adattatore CA *2 Quando alimentato tramite PoE
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Instruction Manual(EN) Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
-
2D_CAD[dxf]_NHV4
-
2D_CAD[dxf]_NHV6
-
3D_CAD[IGS]_NHV4(0～5-tier_Contact input/output)
-
3D_CAD[IGS]_NHV4(0～5-tier_No contact input/output)
-
3D_CAD[IGS]_NHV6(0～5-tier_Contact input/output)
-
3D_CAD[IGS]_NHV6(0～5-tier_No contact input/output)
-
3D_CAD[STEP]_NHV4(0～5-tier_Contact input/output)
-
3D_CAD[STEP]_NHV4(0～5-tier_No contact input/output)
-
3D_CAD[STEP]_NHV6(0～5-tier_Contact input/output)
-
3D_CAD[STEP]_NHV6(0～5-tier_No contact input/output)
-
3D_CAD[x_t]]_NHV4(0～5-tier_Contact input/output)
-
3D_CAD[x_t]]_NHV6(0～5-tier_Contact input/output)
-
3D_CAD[x_t]_NHV4(0～5-tier_No contact input/output)
-
3D_CAD[x_t]_NHV6(0～5-tier_No contact input/output)
NHV4-□(No contact input/output)_[dxf]Specifiche del prodotto
Parti di ricambio
NHV4
NHV4
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310070-7F1 | 1 | ||||
|
GA0001798-F1 | 2 |
NHV6
NHV6
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
|
GA0001798-F1 | 2 |
