LED Torretta di Segnalazione (Φ100mm)
LR10

Vari effetti luminosi, IP69K, uso interno/esterno, precablata o con connettore M12.

  • Controllo I/O
  • connettore M12
  • Colonne luminose
  • Φ100
  • IP66
  • IP69K

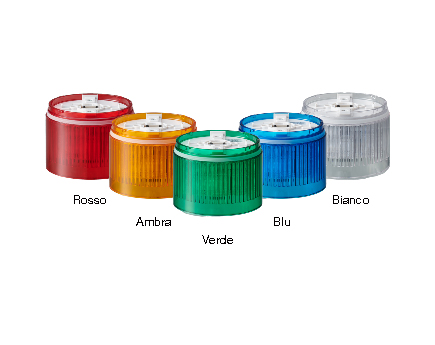

  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco

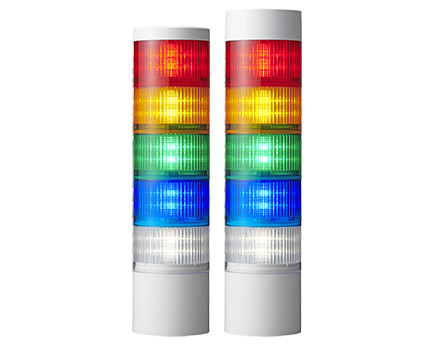

  • LED Torretta di Segnalazione (Φ100mm) LR10

Diversi schemi di illuminazione (Continuo, Lampeggiante, Intermittente e Rotante)

Oltre alle modalità continua e lampeggiante disponibili con le Torrette di Segnalazione standard, sono stati aggiunti anche l'intermittenza e la rotazione senza motore. Il metodo di illuminazione ottimale può essere scelto in base alle proprie esigenze.
Clicca qui per vedere il video che mostra gli schemi di illuminazione.

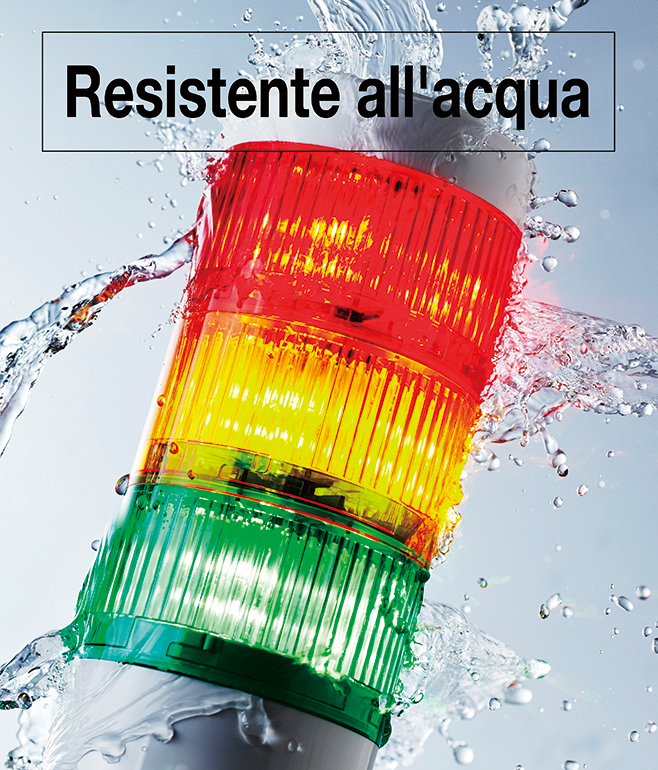

Certificato IP66/69K, Affidabile anche in ambienti difficili

La classe più alta di impermeabilità e resistenza alla polvere per le Torrette di Segnalazione. Non solo può essere utilizzato all'aperto, ma può essere utilizzato in sicurezza anche nelle fabbriche alimentari e in altre strutture.

Classificazione di Protezione

IP6X:
Tipo resistente alla polvere (impedisce completamente l'ingresso della polvere).
IPX6:
Protezione contro getti violenti (getti potenti d'acqua con ugelli da tutte le direzioni).
IP69K
Non deve esserci ingresso d'acqua quando un'unità di test è sottoposta ad acqua calda a 80℃ erogata tramite un ugello di forma specificata con una pressione dell'acqua di 80-100 BAR e una portata di 14-16 litri/minuto. Inoltre, la distanza tra l'unità di test e l'ugello è di 10-15 cm, e l'acqua è erogata per 30 secondi in ogni direzione, 0, 30, 60 e 90 gradi, mentre l'unità di test ruota su un piano orizzontale.

Classificazione di Protezione

IP6X:
Tipo resistente alla polvere (impedisce completamente l'ingresso della polvere).
IPX6:
Protezione contro getti violenti (getti potenti d'acqua con ugelli da tutte le direzioni).
IP69K
Non deve esserci ingresso d'acqua quando un'unità di test è sottoposta ad acqua calda a 80℃ erogata tramite un ugello di forma specificata con una pressione dell'acqua di 80-100 BAR e una portata di 14-16 litri/minuto. Inoltre, la distanza tra l'unità di test e l'ugello è di 10-15 cm, e l'acqua è erogata per 30 secondi in ogni direzione, 0, 30, 60 e 90 gradi, mentre l'unità di test ruota su un piano orizzontale.

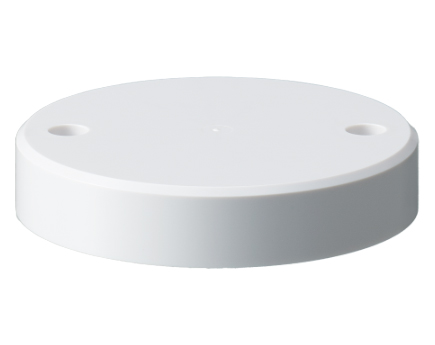

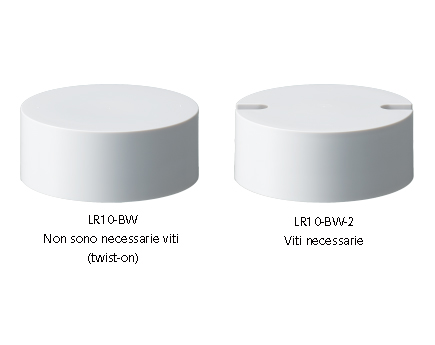

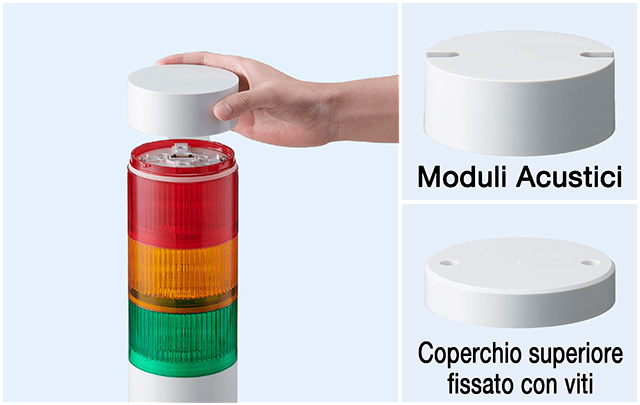

Copertura della Testa con Viti e Unità Buzzer disponibili come opzioni.

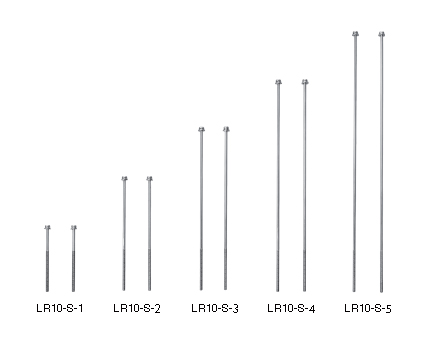

Copertura della Testa opzionale e Unità Buzzer fissate con viti sono disponibili per evitare che si stacchino. Le viti utilizzate nell'unità preassemblata possono essere utilizzate, quindi è necessario sostituire solo l'unità superiore.

Contatta il tuo rivenditore per diverse combinazioni di colori.

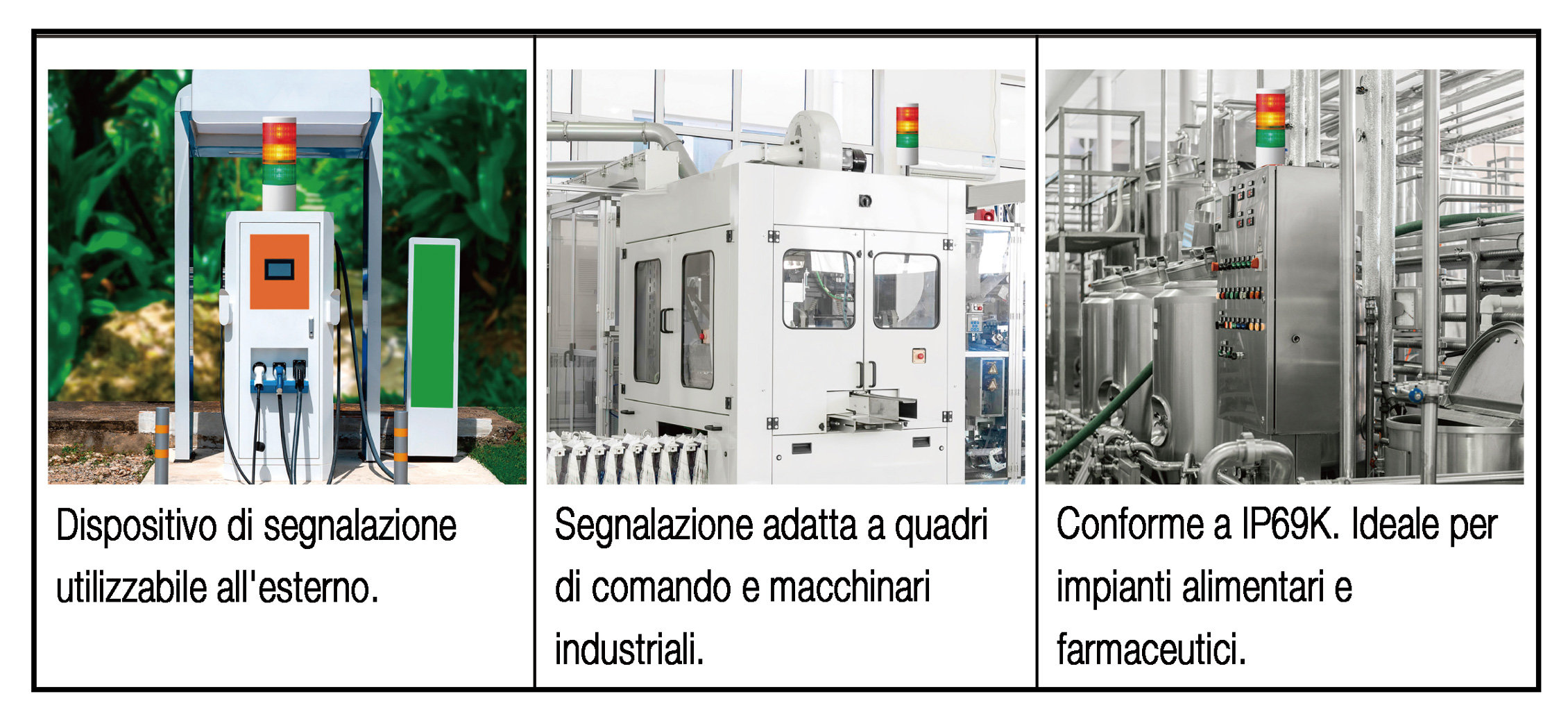

Applicazione

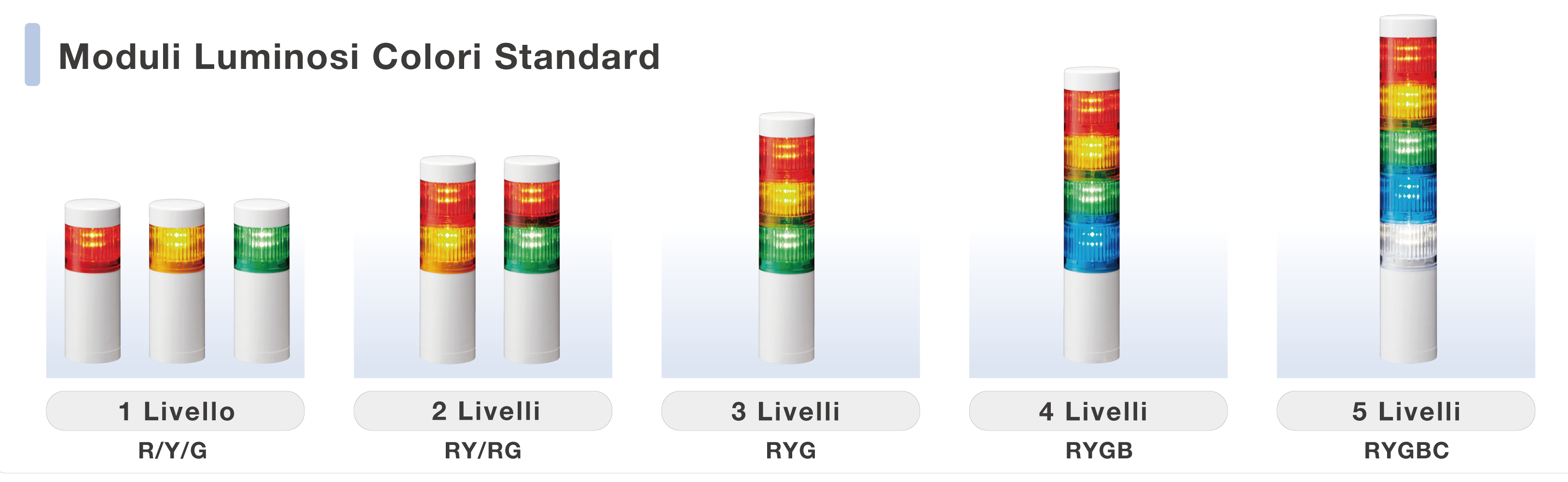

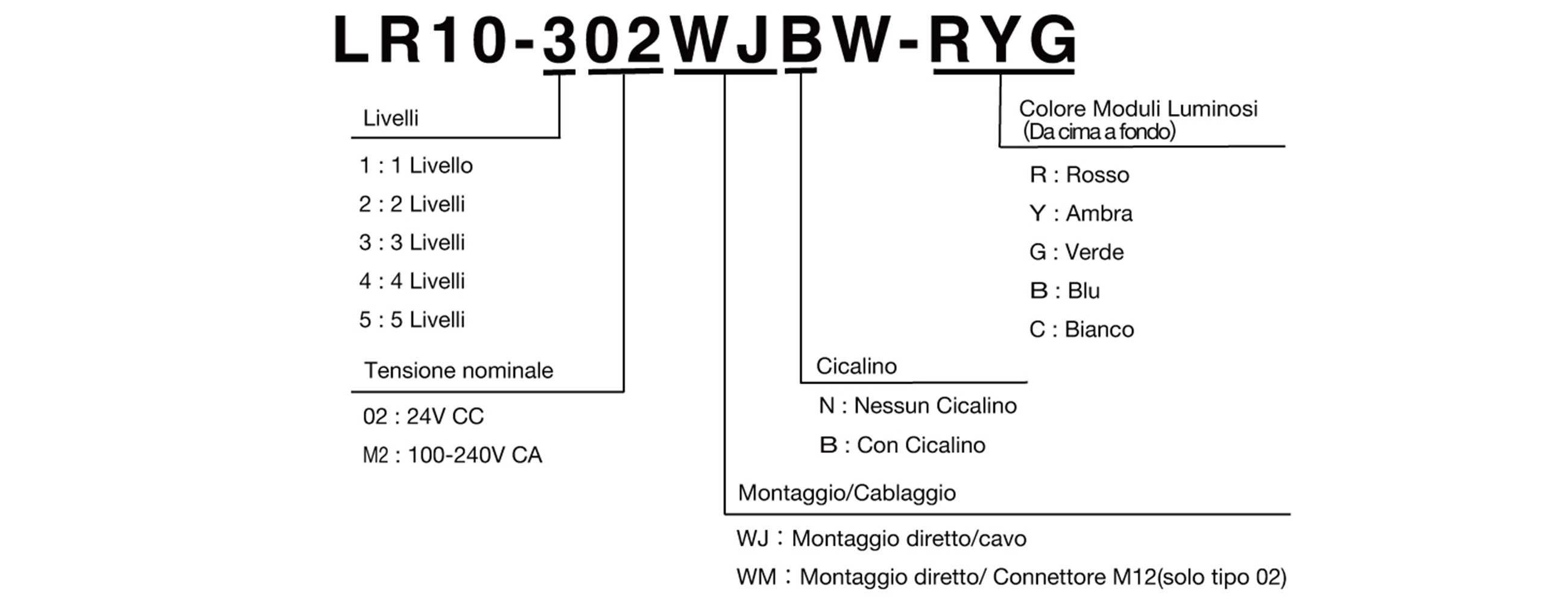

Elenco Prodotti

Modello Numero
di Livelli
Tensione Nominale Cicalino Colore Luminosa
LR10-102WJNW-R/Y/G 1 DC24V No Rosso / Ambra / Verde
LR10-202WJNW-RY/RG 2 Rosso・Ambra / Rosso・Verde
LR10-302WJNW-RYG 3 Rosso・Ambra・Verde
LR10-402WJNW-RYGB 4 Rosso・Ambra・Verde・Blu
LR10-502WJNW-RYGBC 5 Rosso・Ambra・Verde・Blu・Bianco
LR10-1M2WJNW-R/Y/G 1 AC100-240V Rosso / Ambra / Verde
LR10-2M2WJNW-RY/RG 2 Rosso・Ambra / Rosso・Verde
LR10-3M2WJNW-RYG 3 Rosso・Ambra・Verde
LR10-4M2WJNW-RYGB 4 Rosso・Ambra・Verde・Blu
LR10-5M2WJNW-RYGBC 5 Rosso・Ambra・Verde・Blu・Bianco
LR10-102WJBW-R/Y/G 1 DC24V Con Cicalino Rosso / Ambra / Verde
LR10-202WJBW-RY/RG 2 Rosso・Ambra / Rosso・Verde
LR10-302WJBW-RYG 3 Rosso・Ambra・Verde
LR10-402WJBW-RYGB 4 Rosso・Ambra・Verde・Blu
LR10-502WJBW-RYGBC 5 Rosso・Ambra・Verde・Blu・Bianco
LR10-1M2WJBW-R/Y/G 1 AC100-240V Rosso / Ambra / Verde
LR10-2M2WJBW-RY/RG 2 Rosso・Ambra / Rosso・Verde
LR10-3M2WJBW-RYG 3 Rosso・Ambra・Verde
LR10-4M2WJBW-RYGB 4 Rosso・Ambra・Verde・Blu
LR10-5M2WJBW-RYGBC 5 Rosso・Ambra・Verde・Blu・Bianco
LR10-302WMNW-RYG 3 DC24V
(Connettore M12)
No Rosso・Ambra・Verde
LR10-02WJNW 0 DC24V No No
LR10-M2WJNW 0 AC100-240V No No
LR10-WMNW 0 DC24V
(Connettore M12)
No No

Effetti Luminosi


 Rotazione (senza motore)        Triplo lampeggio

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

LR10  

LR10  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
GA0001577-F1 1

																Mounting Gasket
GA0001587-F1 1

																Gasket
GA0001588-F1 2~7  Depends on the number of tiers.
