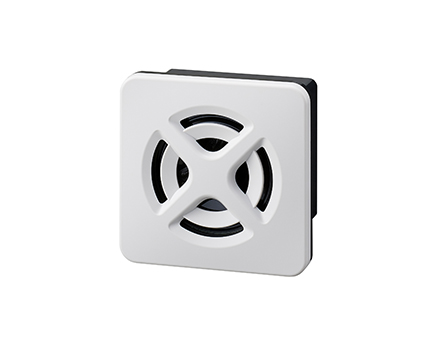

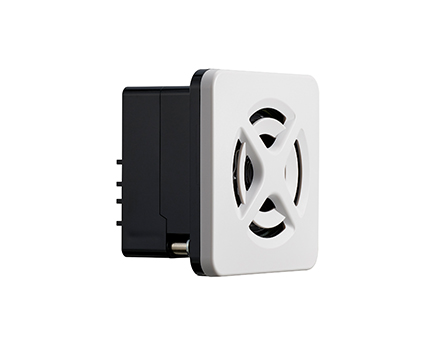

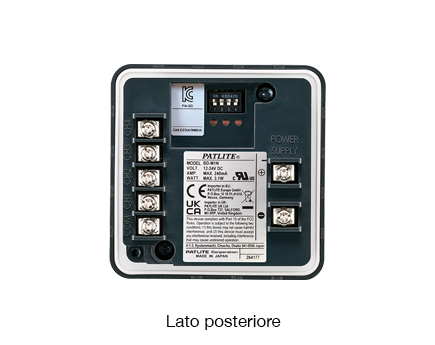

Allarme acustico (tipo sottile IP65 per montaggio su pannello)
BD
Ideale per quadri elettrici e macchine industriali, questo allarme acustico da pannello offre fino a 98 dB, protezione IP65, accesso frontale e 32 suoni integrati.
- Sirene e buzzer
- Allarme
- Melodia
- 98dB
- Esterno
- Interno
- IP65
Caratteristiche del prodotto
Caratteristiche principali

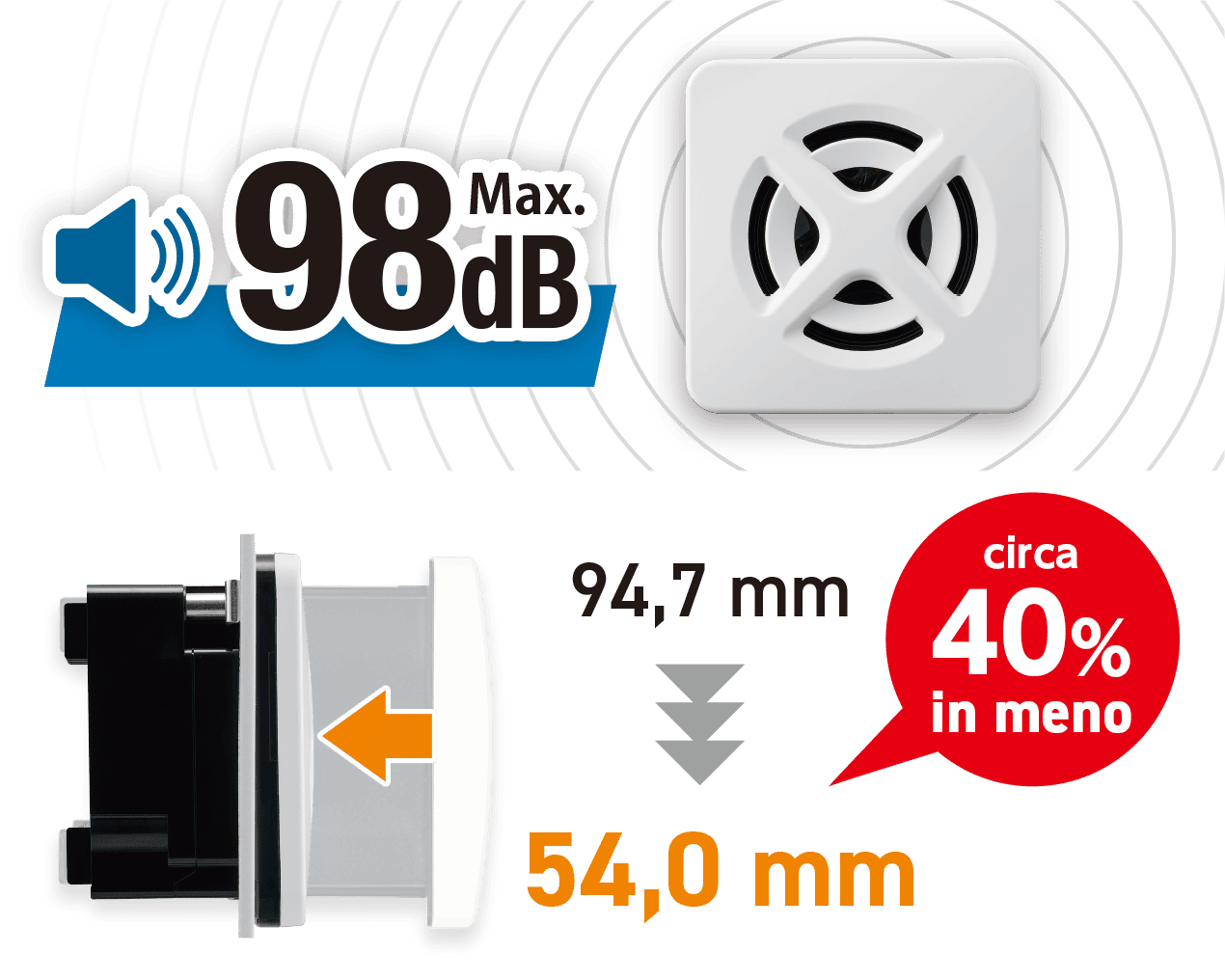

Uscita ad alto volume da 98 dB in un design sottile e compatto con profondità di 54 mm
Fornisce un’uscita sonora ad alto volume fino a 98 dB (tip.) *1 , mantenendo un design compatto con una profondità di soli 54,0 mm, circa il 40% più sottile rispetto al modello precedente *2 . Contribuisce a ridurre lo spazio richiesto nei quadri di controllo e nelle apparecchiature, consentendo un’installazione semplice anche in spazi limitati.
- Il livello di pressione sonora può variare in base al contenuto riprodotto e all’ambiente operativo.
- Rispetto al nostro modello precedente.

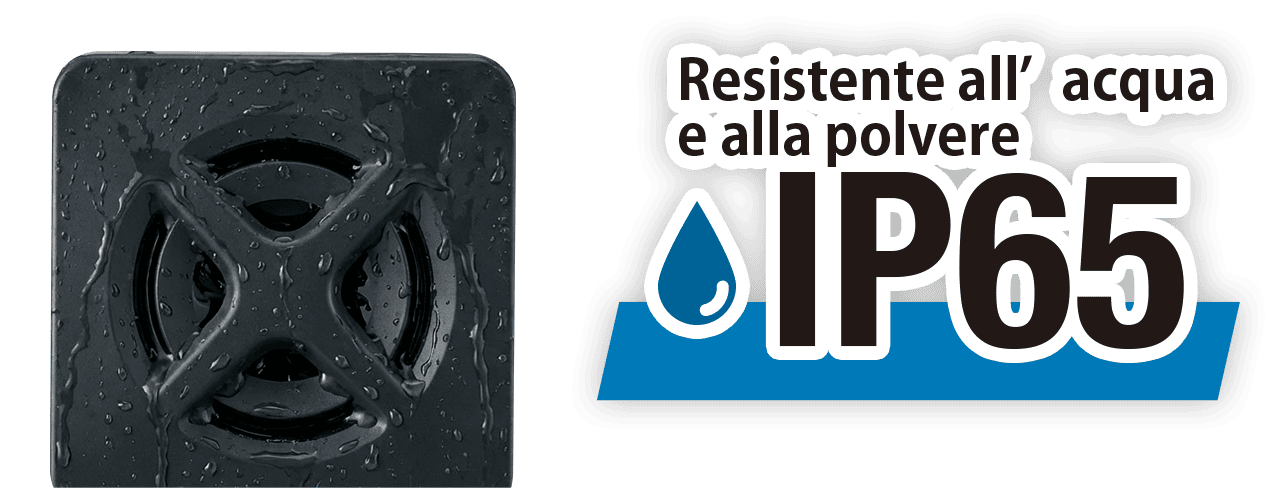

Elevata resistenza a polvere e acqua per l’uso all’aperto (IP65)
Conforme al grado di protezione IP65. Il design robusto consente un utilizzo affidabile in stabilimenti esposti ad acqua e polvere, nonché in ambienti esterni, rendendolo adatto a un’ampia gamma di ambienti di installazione.

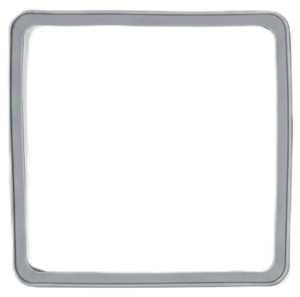

Questo grado di protezione si riferisce al prodotto in sé. Le prestazioni di impermeabilità in caso di installazione a pannello dipendono dalle condizioni di montaggio e dalla qualità dell’installazione, ad esempio dalla sigillatura.

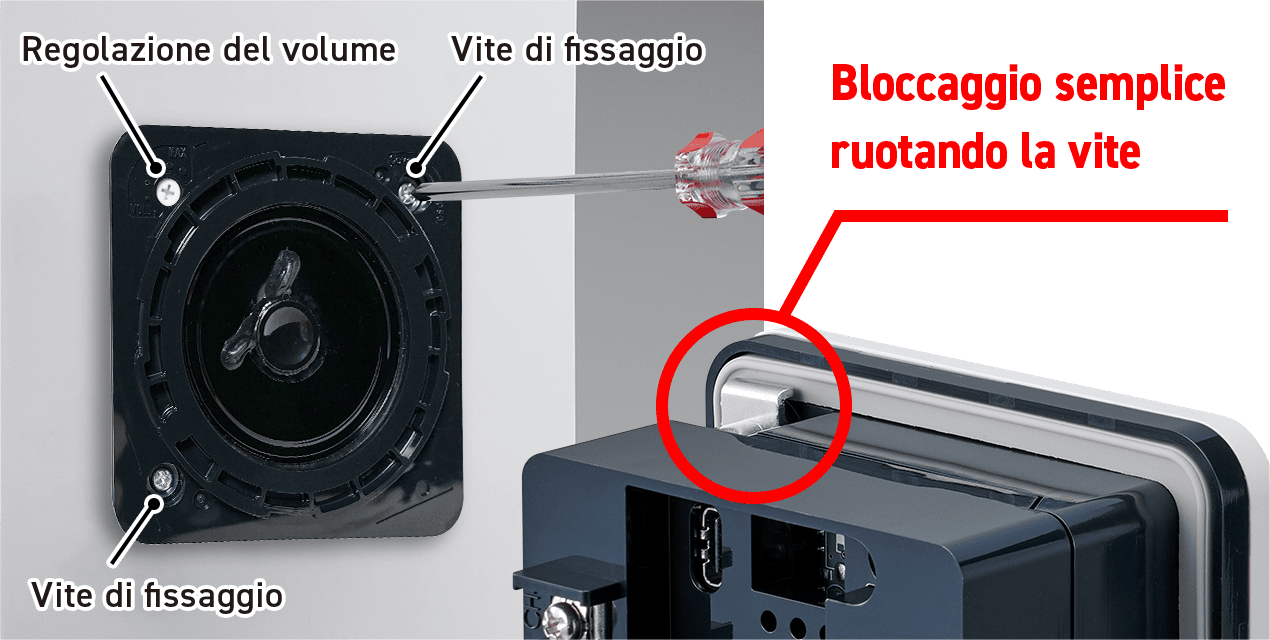

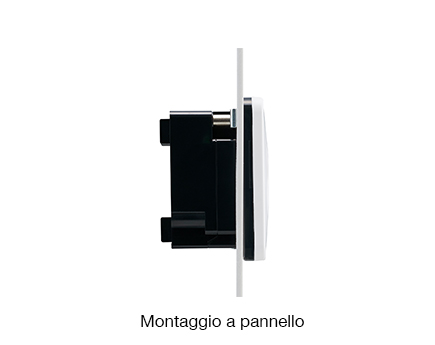

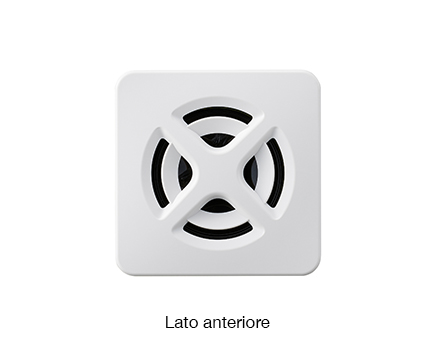

Struttura con accesso frontale per ridurre le operazioni di installazione e regolazione
La struttura di bloccaggio frontale consente di eseguire dal lato anteriore il montaggio su pannello, la rimozione e la regolazione del volume, utilizzando solo le viti. Poiché non è necessario lavorare dal retro del pannello, i tempi di installazione e manutenzione si riducono in modo significativo.
32 suoni integrati con controllo tramite ingresso bit

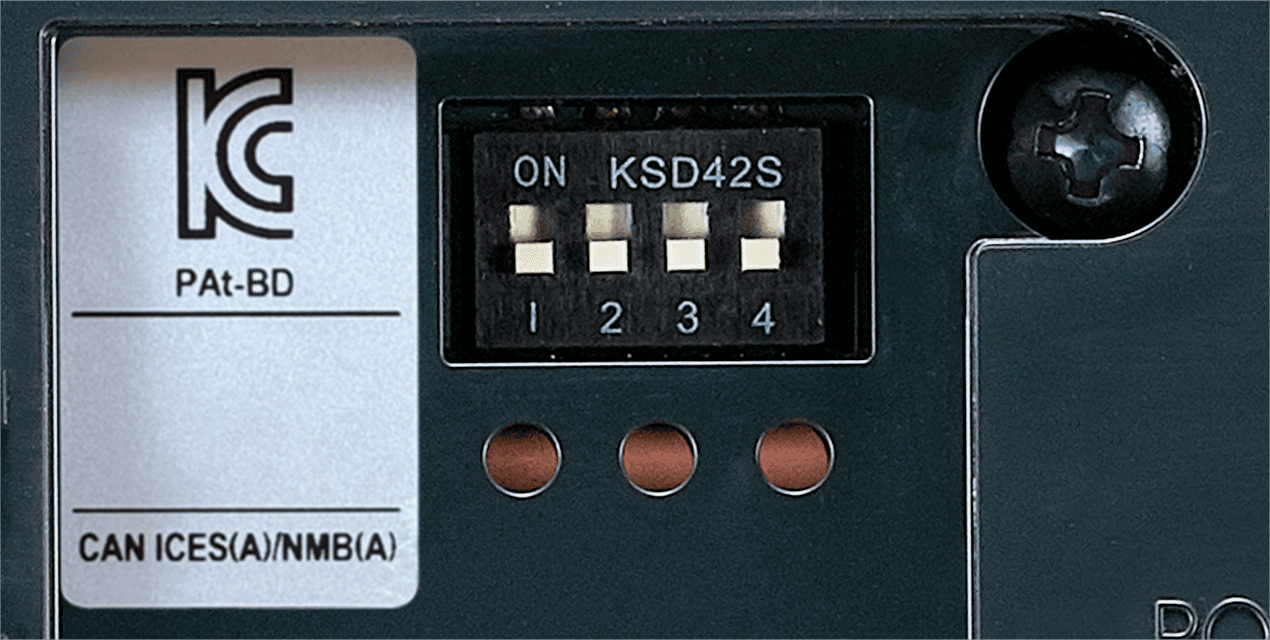

Integra un totale di 32 suoni, tra cui toni di allarme, melodie e carillon. I suoni possono essere selezionati tra 8 gruppi sonori tramite DIP switch, mentre fino a 4 suoni possono essere assegnati tramite ingresso bit. Una singola unità può soddisfare un’ampia gamma di esigenze di notifica. Tutte le sorgenti sonore integrate sono royalty-free.
La funzione di sostituzione delle sorgenti sonore tramite scheda SD, disponibile sui modelli precedenti, non è inclusa in questo prodotto.
Resistenza alle vibrazioni di 4,5G per ambienti di installazione con forti vibrazioni
Il modello DC 12–24 V (M1) offre una resistenza alle vibrazioni di 4,5G, consentendo l’installazione in prossimità di apparecchiature soggette a forti vibrazioni.
Disponibili modelli NPN e PNP
Le specifiche di ingresso NPN e PNP sono disponibili come opzioni di modello standard. Selezionare il modello in base alle specifiche dell’apparecchiatura collegata.
I modelli AC 100–240 V supportano solo l’ingresso NPN. I modelli DC 12–24 V sono disponibili in versione NPN e PNP.
Elenco dei suoni integrati
I seguenti gruppi sonori possono essere selezionati modificando le impostazioni dei DIP switch (il gruppo A è l’impostazione predefinita di fabbrica).
| Gruppo | CH1 | CH2 | CH3 | CH4 |
|---|---|---|---|---|
| A | Beep | Stutter | Bell | Yelp |
| B | Rapid Hi-Lo | Melody Chime | Synthesized Piano | Synthesized Bell |
| C | Stutter & Bell | Sweep Sound | Chime | Call Sign |
| D | Fur Elise | Maiden's Prayer | Bach Minuet in Gmaj | Annie Laurie |
| E | London Bridge Is Falling Down | Hol-Di-Li-Dia | Mary Had a Little Lamb | Camptown Races |
| F | Cuckoo | Village Blacksmith | On the Avignon Bridge | The Entertainer |
| G | Amaryllis | Symphony No. 40 | Quiet Lakeside | Mountain Musician |
| H | Spanish Romance | Canon | Grandfather's Clock | Ave Maria |
- È possibile ascoltare i suoni integrati di questo prodotto dalla scheda Esempio (suono/voce).
- È possibile ascoltare i suoni integrati del prodotto precedente da qui.
Esempio (suono/voce)
Configurazione del riferimento

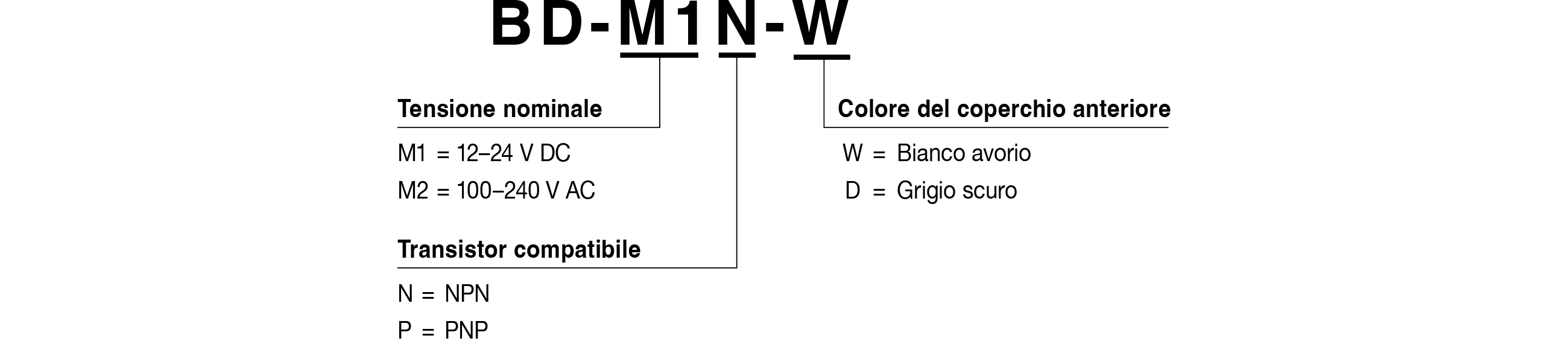

Codice modello
M2: solo NPN
Elenco prodotti
| Modello | Tensione nominale | Transistor compatibile | Colore del coperchio anteriore |
|---|---|---|---|

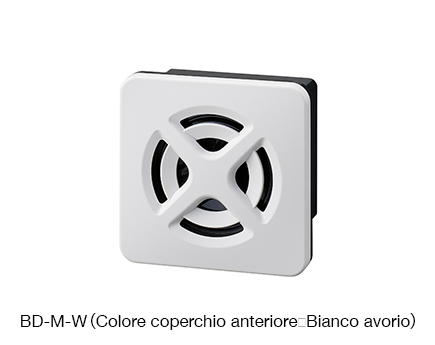

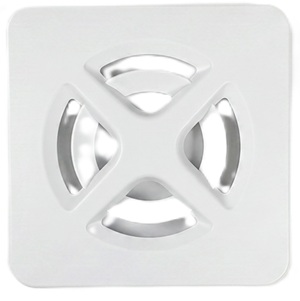

| BD-M1N-W | 12–24 V DC | NPN | Bianco avorio |

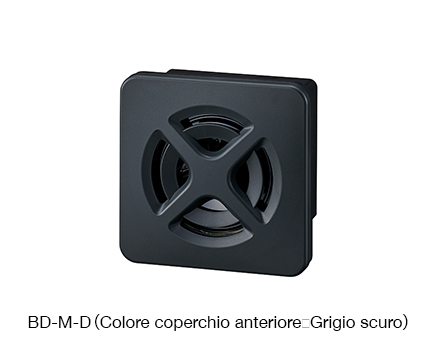

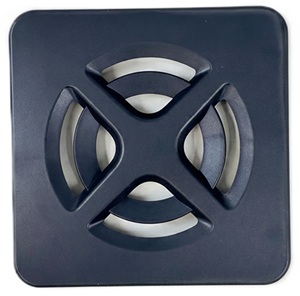

| BD-M1N-D | 12–24 V DC | NPN | Grigio scuro |
| BD-M1P-W | 12–24 V DC | PNP | Bianco avorio |
| BD-M1P-D | 12–24 V DC | PNP | Grigio scuro |
| BD-M2-W | 100–240 V AC | NPN | Bianco avorio |
| BD-M2-D | 100–240 V AC | NPN | Grigio scuro |
Catalogo
>>Catalogo
