Allarme acustico per montaggio su pannello
BD-A

Il modello BD-A è un allarme acustico compatto da pannello che raggiunge fino a 90 dB, ideale per ambienti industriali rumorosi. Include 32 suoni integrati, selezionabili frontalmente tramite interruttore e controllo del volume. Compatibile con scheda SD (opzionale) per personalizzare il gruppo sonoro "P". Conforme alle normative CE e RoHS.

  • Controllo I/O
  • □80
  • Sirene e buzzer
  • Tones
  • Melodia
  • 90dB
  • Indoor
  • IP54
  • Allarme acustico per montaggio su pannello BD-A

Livello massimo di emissione sonora di 90 dB a 1 m, adatto per ambienti industriali rumorosi.
· 32 suoni preinstallati in un’unica unità, utilizzabili per svariate applicazioni.
· Il livello di volume e il gruppo sonoro possono essere selezionati tramite commutatori rotativi accessibili dietro al pannello frontale, anche dopo l'installazione.
· È possibile selezionare un gruppo tra A e P, ciascuno contenente 4 suoni preimpostati.
· Utilizzando una scheda SD opzionale (venduta separatamente), è possibile creare un nuovo gruppo sonoro con i 32 suoni disponibili.
· Conforme alla Direttiva RoHS.

PATLITE Corporation non ha ottenuto le autorizzazioni necessarie per l’utilizzo, al di fuori del Giappone, di alcuni brani musicali protetti da copyright inclusi nei tipi BD-A, C e D.
Per ulteriori informazioni, si prega di contattare il rappresentante commerciale PATLITE locale.

Specifiche tecniche

DIMENSIONI - 80 mm quadrati (anteriore)
- 67,5 mm quadrati (posteriore)
TENSIONE NOMINALE - 12–24 V CC
- 100/220 V CA
TIPOLOGIA AUDIO - Allarmi / Segnali acustici / Melodie
- Preinstallati in fabbrica
MONTAGGIO - Solo in posizione verticale
- Installazione in ambienti interni
COLORE DEL CORPO - Grigio chiaro
- Grigio scuro
VOLUME - Max. 90 dB a 1 metro
- Regolabile da 0 dB
MEMORIA SUONI - 32 suoni preinstallati
- 8 gruppi selezionabili
- 4 suoni per gruppo
SELEZIONE CANALE - Selezione di uno degli 8 gruppi tramite commutatore rotativo
- Attivazione di uno dei 4 suoni del gruppo tramite ingresso di segnale
- Possibilità di riprogrammazione tramite scheda SD opzionale
TABELLA DEI SUONI - Vedi specifiche del modello BD-E per l’elenco completo
- Solo i suoni BD-E sono disponibili nella sezione “Campioni Audio”
NORMATIVE DI CONFORMITÀ - CE
- Componente riconosciuto UL (Stati Uniti)
- Componente riconosciuto c-UL (Canada)
- Conforme alla Direttiva RoHS
GRADO DI PROTEZIONE - IP54 (solo lato anteriore, quando installato a pannello)
NOTE - Supporta ingressi a contatto secco (es. interruttori, contatti relè)
- Compatibile con ingressi open-collector (tipo NPN)
FUNZIONAMENTO - Il suono si attiva con segnale ON
- Il suono si interrompe con segnale OFF

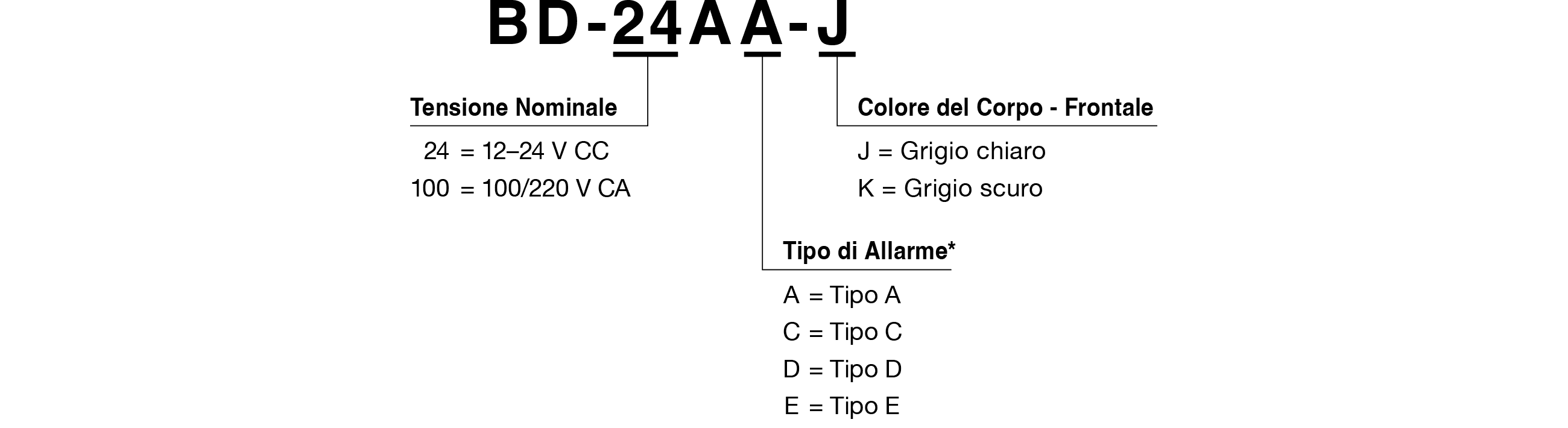

Codice Modello

Codice Modello

Per maggiori dettagli, consultare la tabella di selezione dei suoni d’allarme nel Catalogo Generale.

Elenco Prodotti

Codice Modello Tensione Nominale Tipo di Allarme Colore del Corpo - Frontale
BD-24A □ -J/K 12 – 24 V CC A / C / D / E Grigio chiaro, Grigio scuro
BD-100A □ -J/K 100/220 V CA A / C / D / E Grigio chiaro, Grigio scuro

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

BD-A  

BD-A  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Slot Waterproof Cover
C25110015-F1 1

-

-


																Terminal Cover
C15140003-F1 2

-

-


																Mounting Bracket (2 pieces)
V82100001-F1 2

-

-
