Allarme acustico per montaggio a pannello
BK
L’allarme acustico BK per montaggio a pannello offre un’emissione sonora potente fino a 95 dB, perfetta per ambienti industriali rumorosi. Integra 32 suoni selezionabili tramite interruttore frontale e supporta ingressi a bit o binari da PLC. Il pannello frontale è protetto con grado IP54, resistente a polvere e spruzzi. La scheda SD opzionale consente la personalizzazione delle combinazioni sonore. Conforme alle normative CE e RoHS, ideale per applicazioni globali (solo versione 24 V).
- Controllo I/O
- □120
- Sirene e buzzer
- Toni
- Melodia
- 95dB
- Interno
- Esterno
- IP54
Caratteristiche del prodotto
Caratteristiche del prodotto
- 32 suoni preregistrati in un'unica unità, adatta a molteplici applicazioni industriali.
- Livello massimo di uscita 95 dB a 1 metro, ideale per ambienti di produzione rumorosi.
- Volume e gruppi sonori regolabili facilmente tramite selettori rotativi accessibili dal pannello frontale, anche dopo l’installazione.
- Selezione di un gruppo sonoro tra A e H per riprodurre 8 suoni preregistrati (con controllo a ingresso bit).
- Creazione di un nuovo gruppo sonoro personalizzato con 32 suoni disponibili tramite scheda SD opzionale (venduta separatamente).
- Conforme alla direttiva RoHS, progettazione ecocompatibile.
- Impostando il selettore da "I" a "O", è possibile eseguire test di funzionamento o del volume sonoro.
- Riproduzione tramite ingresso bit (8 canali) o ingresso binario (32 canali).
La società PATLITE Corporation non ha richiesto autorizzazioni per l'utilizzo di determinati brani protetti da copyright inclusi nei modelli BK-A, C e D al di fuori del Giappone. Per maggiori informazioni, contattare il rappresentante PATLITE locale.
Specifiche tecniche
| DIMENSIONI | - 120 mm lato frontale - 110 mm lato posteriore |
|---|---|
| TENSIONE NOMINALE | - 12–24 V CC - 100 V CA - 220 V CA |
| TIPO DI SEGNALAZIONE ACUSTICA | - Allarmi e melodie preregistrate in fabbrica |
| MONTAGGIO | - A pannello, orizzontale, verticale verso l’alto o verso il basso - Solo per uso interno |
| COLORE DEL CORPO | - Corpo: grigio chiaro - Corpo: nero |
| VOLUME | - Massimo 95 dB a 1 metro - Regolabile da zero |
| MEMORIA SUONI | - Totale di 32 suoni memorizzati (vedere specifiche dettagliate) - Gestione tramite 8 gruppi sonori selezionabili - Ogni gruppo contiene 8 suoni predefiniti |
| SELEZIONE CANALE | - Selezione di un gruppo tramite selettore rotativo - Selezione di uno dei 8 suoni tramite segnale di ingresso - Riprogrammazione dell'ultimo gruppo tramite scheda SD opzionale |
| ELENCO SUONI | - Consultare la pagina delle specifiche BD-E per l’elenco completo - Solo i suoni BD-E sono disponibili nel collegamento “Esempi audio” |
| STANDARD DI CONFORMITÀ | - CE - RoHS |
| GRADO DI PROTEZIONE | - IP54 (solo per montaggio frontale a pannello) |
| NOTE | - Contatti a secco come interruttori o relè - Transistor open-collector (NPN) |
| FUNZIONAMENTO | - Il suono si attiva alla chiusura del contatto - Il suono si disattiva all’apertura del contatto |
Esempio (suono/voce)
Configurazione del riferimento

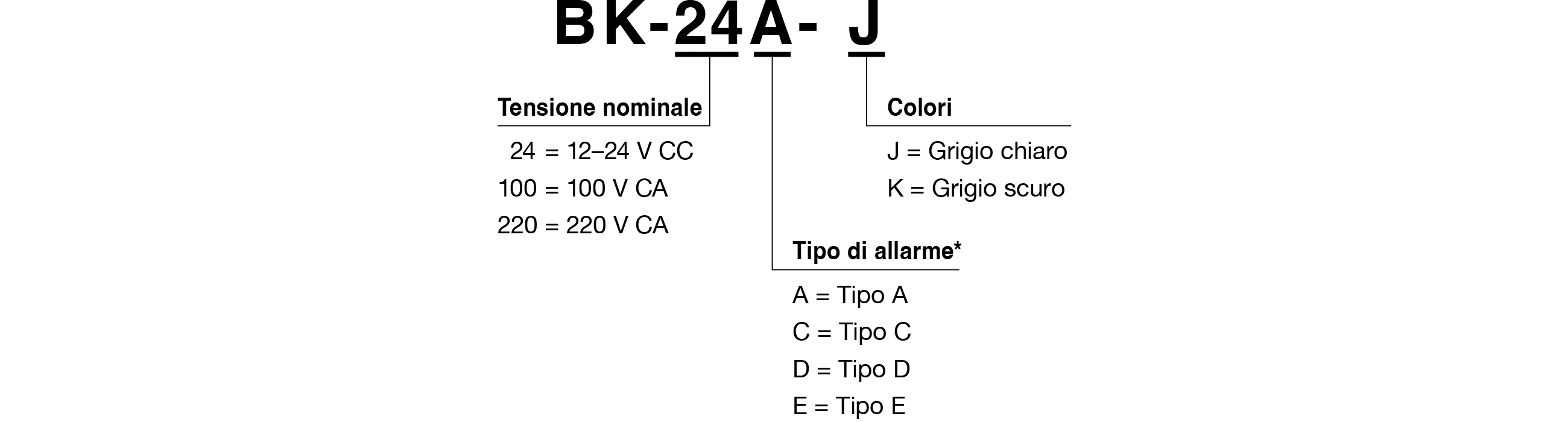

Codice Modello
Sono disponibili le seguenti specifiche personalizzate.
● Uscita a collettore aperto PNP
Per maggiori dettagli, consultare la tabella di selezione dei suoni di allarme nel Catalogo Generale.
Elenco Modelli
| Codice Modello | Tensione Nominale | Tipo di Allarme | Colore |
|---|---|---|---|
| BK-24 □ -J/K | 12–24 V CC | A / C / D / E | Grigio chiaro, Grigio scuro |
| BK-100 □ -J/K | 100 V CA | A / C / D / E | Grigio chiaro, Grigio scuro |
| BK-220 □ -J/K | 220 V CA | A / C / D / E | Grigio chiaro, Grigio scuro |
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manual (En) Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
2D CAD [dxf]Specifiche del prodotto

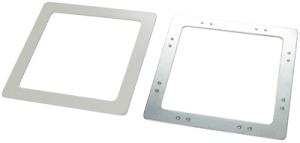

Parti di ricambio
BK
BK
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140004-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
