Torre di segnalazione con annunciatore vocale MP3 integrato e sirena ad alta potenza
LKEH-FV
Torre di segnalazione a LED con riproduzione vocale MP3 e sirena integrata da 105 dB, ideale per macchinari di grandi dimensioni o installazioni in altezza. Disponibile in cinque colori (rosso, giallo, verde, blu, bianco), cupola in policarbonato antiurto, struttura resistente alla polvere, supporto SD card per la personalizzazione dei messaggi. Conforme alla direttiva RoHS, certificazione CE per il modello a 24V, compatibile con uscita NPN per controllo diretto da PLC.
- Controllo I/O
- Colonne luminose
- Φ100
- Continuo acceso
- Lampeggiante
- Prodotti ibridi
- Voce
- 105dB
- Solo interno e verticale
- IP53
- Rosso
- Ambra
- Verde
- Blu
- Bianco
Caratteristiche del prodotto

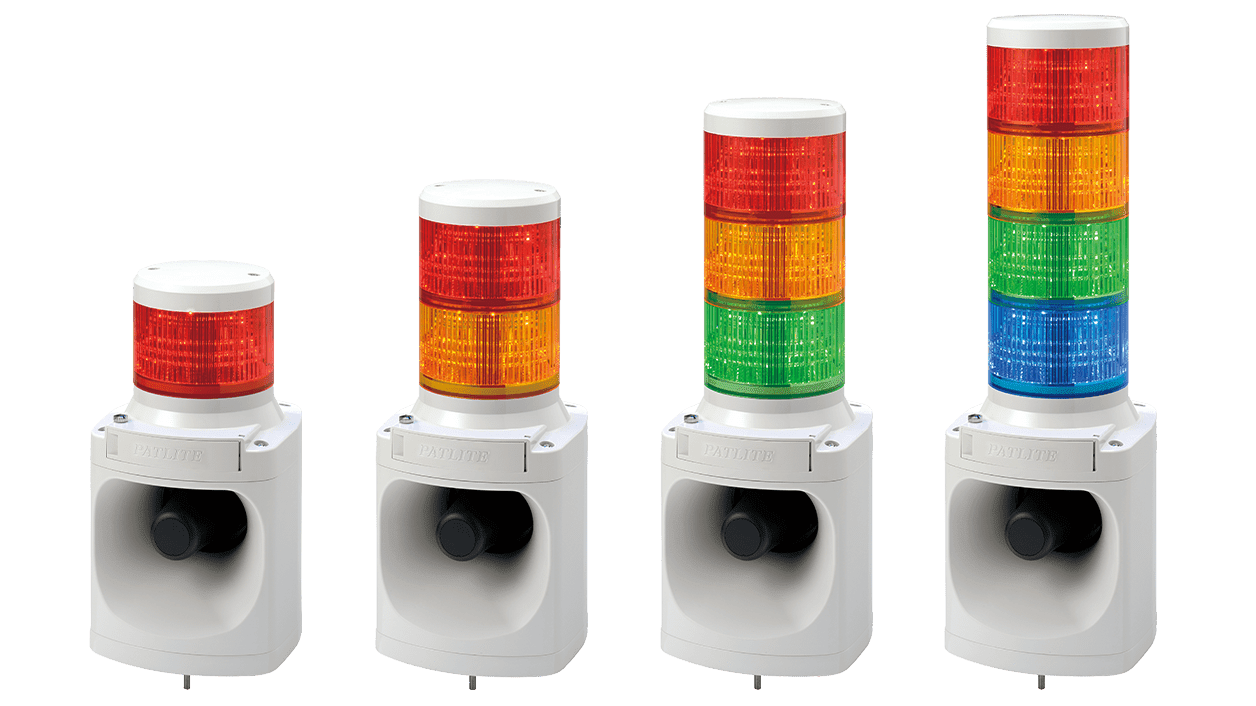

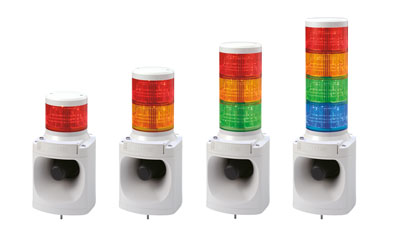

La serie LKEH è una combinazione compatta tra torretta di segnalazione e cicalino ad alta potenza, progettata per offrire una segnalazione visiva e acustica ad alte prestazioni.
Per utilizzare il modello LKEH-FV, è necessario disporre del software Playlist Editor.
Per ricevere il software di inserimento dati vocali tramite sintesi vocale, contattare l'ufficio PATLITE locale via e-mail.
Il Playlist Editor verrà fornito su richiesta.
- Alta visibilità grazie a LED ultra-luminosi e lente da Ø100 mm.
- Struttura resistente alle vibrazioni fino a 2G, ideale per ambienti soggetti a forti sollecitazioni meccaniche.
- Controllo semplificato tramite un singolo cavo comune per segnalazione visiva e acustica.
- Certificazioni: CE, RoHS, IP53 (omologazione UL e c-UL in corso).
- Programmazione diretta tramite scheda SD (venduta separatamente) – solo per LKEH-FV.
Capacità di memorizzazione: fino a 63 secondi (64 kbit/s), con 5 canali in ingresso bit oppure 31 canali in ingresso binario. - Volume regolabile da 0 a 105 dB (a 1 m), adattabile a vari contesti operativi.
- Superficie della lente a LED liscia e priva di sporgenze.
Specifiche tecniche
| DIMENSIONI | - Diametro 100 mm |
| TENSIONE NOMINALE | - 24 V CC - 100 V CA - 220 V CA |
| TIPO DI SEGNALAZIONE ACUSTICA | - LKEH-FV: tempo di registrazione totale 63 secondi; audio pre-registrato di fabbrica con ingresso bit a 5 canali oppure binario a 31 canali Tecnologia di codifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thompson Licensing |
| VOLUME | - Fino a 105 dB a 1 metro, regolabile |
| TIPOLOGIA CORPO | - Modulo preassemblato e precablato (solo per colori specificati); lente sostituibile dopo l'acquisto |
| COLORE CORPO | - Grigio chiaro |
| COLORI CUPOLA | - Rosso - Ambra - Verde - Blu - Bianco |
| MATERIALE CUPOLA | - Resina policarbonata |
| GRADO DI PROTEZIONE | - IP53 |
| OPZIONI | - SDV-2GP |
Configurazione del riferimento

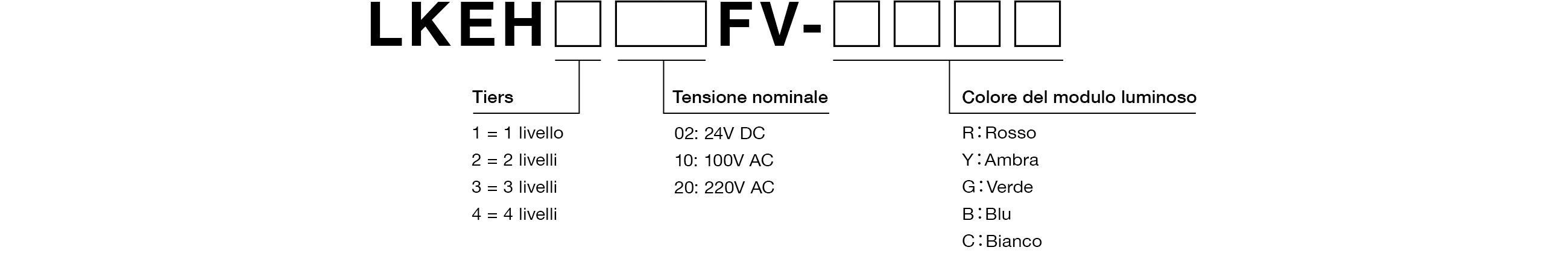

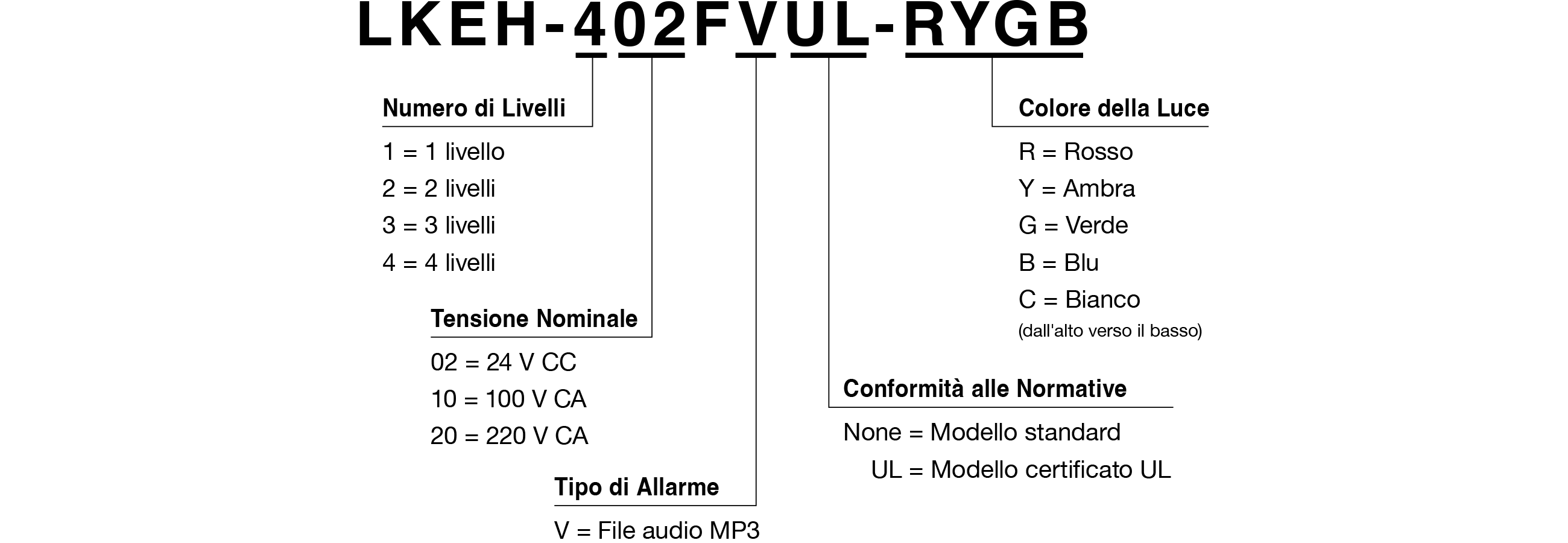

Codice Modello
Elenco Prodotti
| Codice Modello | Numero di Livelli | Tensione Nominale | Tipo di Allarme | Certificazione UL | Colore Luminoso |
|---|---|---|---|---|---|
| LKEH-102FV-R/Y/G/B/C | 1 | 24 V CC | - | - | Rosso / Ambra / Verde / Blu / Bianco |
| LKEH-110FV-R/Y/G/B/C | 1 | 100 V CA | - | - | Rosso / Ambra / Verde / Blu / Bianco |
| LKEH-120FV-R/Y/G/B/C | 1 | 220 V CA | - | - | Rosso / Ambra / Verde / Blu / Bianco |
| LKEH-202FV-RY/RG | 2 | 24 V CC | - | - | Rosso, Ambra / Rosso, Verde |
| LKEH-210FV-RY/RG | 2 | 100 V CA | - | - | Rosso, Ambra / Rosso, Verde |
| LKEH-220FV-RY/RG | 2 | 220 V CA | - | - | Rosso, Ambra / Rosso, Verde |
| LKEH-302FV-RYG | 3 | 24 V CC | - | - | Rosso, Ambra, Verde |
| LKEH-310FV-RYG | 3 | 100 V CA | - | - | Rosso, Ambra, Verde |
| LKEH-320FV-RYG | 3 | 220 V CA | - | - | Rosso, Ambra, Verde |
| LKEH-402FV-RYGB | 4 | 24 V CC | - | - | Rosso, Ambra, Verde, Blu |
| LKEH-410FV-RYGB | 4 | 100 V CA | - | - | Rosso, Ambra, Verde, Blu |
| LKEH-420FV-RYGB | 4 | 220 V CA | - | - | Rosso, Ambra, Verde, Blu |
| LKEH-102FVUL-R/Y/G/B/C | 1 | 24 V CC | - | ✔ | Rosso / Ambra / Verde / Blu / Bianco |
| LKEH-202FVUL-RY/RG | 2 | 24 V CC | - | ✔ | Rosso, Ambra / Rosso, Verde |
| LKEH-302FVUL-RYG | 3 | 24 V CC | - | ✔ | Rosso, Ambra, Verde |
| LKEH-402FVUL-RYGB | 4 | 24 V CC | - | ✔ | Rosso, Ambra, Verde, Blu |
In caso di utilizzo simultaneo di più unità, l’avvio dei suoni potrebbe non essere perfettamente sincronizzato.
Questo prodotto non è consigliato per applicazioni su veicoli.
Manuale di istruzioni/Specifiche/Disegno esterno
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di installazione Download di file
(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".
Manuale di istruzioni
CAD 2D / CAD 3D
2D CAD [dxf]
3D CAD [IGS] (zip)Specifiche del prodotto
Altro
Parti di ricambio
LKEH-FV
LKEH-FV
Parti di ricambio
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310054-F1 | 1 | ||||
|
B72100151-1F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-2F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-3F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-4F1 | 1-4: Depends on number of tiers. | ||||
|
B72100151-7F1 | 1-4: Depends on number of tiers. | ||||
|
B62910033-1F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×87mm. |
|||
|
B62910033-2F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×147mm. |
|||
|
B62910033-3F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×207mm. |
|||
|
B62910033-4F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×267mm. |
|||
.jpg)
|
C21100087-F1 | 1 |
