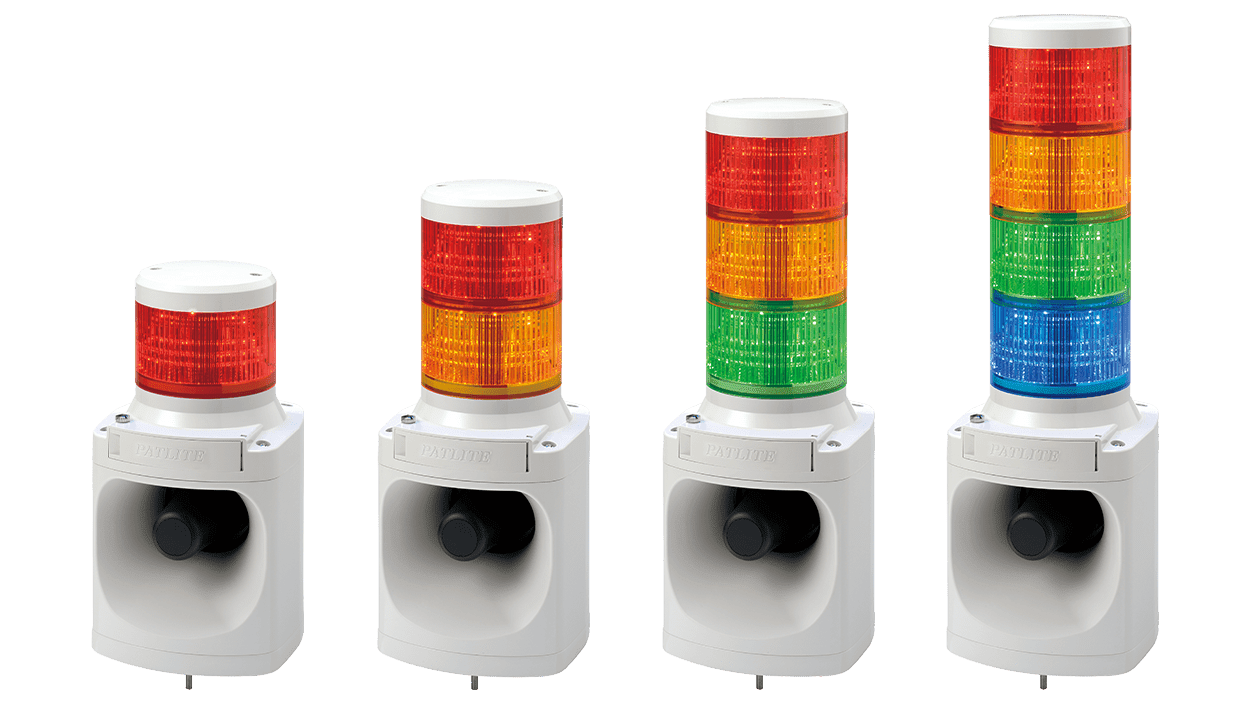

Torre di segnalazione con cicalino integrato
LKEH-FA/C/D/E

Torre di segnalazione con potente cicalino integrato (fino a 105 dB), LED in cinque colori brillanti e globo in policarbonato resistente agli urti e al calore. Ideale per ambienti industriali esposti a polvere o umidità (IP53). Funzione di attenuazione sonora, cambio gruppo suoni tramite SD card, conforme alla direttiva RoHS e CE (solo versione 24V), compatibile con uscita open-collector NPN.

  • Controllo I/O
  • Colonne luminose
  • Φ100
  • Continuo acceso
  • Lampeggiante
  • Prodotti ibridi
  • Toni
  • Melodia
  • 105dB
  • Solo interno e verticale
  • IP53
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco
  • Torre di segnalazione con cicalino integrato LKEH-FA/C/D/E

Caratteristiche principali

  • Colori disponibili: Rosso, Ambra, Verde, Blu, Bianco
  • Lente in policarbonato ad alta resistenza agli urti e al calore
  • Design ad alta luminosità ideale per installazioni elevate su macchinari di grandi dimensioni
  • Superficie liscia della lente per ridurre l'accumulo di polvere
  • Grado di protezione IP53, adatto ad ambienti con presenza di umidità e polvere
  • Compatibile con uscite open collector NPN per controllo diretto tramite PLC
  • Conforme alla Direttiva RoHS UE; i modelli a 24 V sono in conformità alla marcatura CE
  • Funzioni integrate: modalità di riduzione del volume e selezione dei gruppi di suoni tramite scheda SD

Specifiche tecniche

Dimensioni Ø100 mm
Tensione nominale 24 V DC
100 V AC
220 V AC
Tipi di suono Modelli selezionabili: A / C / D / E (Solo il Tipo E è disponibile nella sezione "Sample")
Livello di pressione sonora Fino a 105 dB, misurati a 1 metro (volume regolabile)
Colore del corpo Grigio chiaro
Colore unità LED Rosso / Ambra / Verde / Blu / Bianco
Materiale lente Policarbonato
Grado di protezione IP53

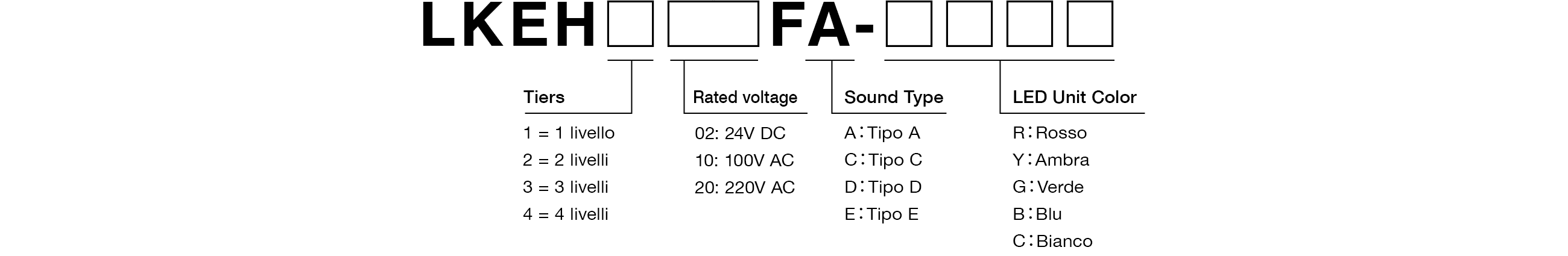

Codice Modello

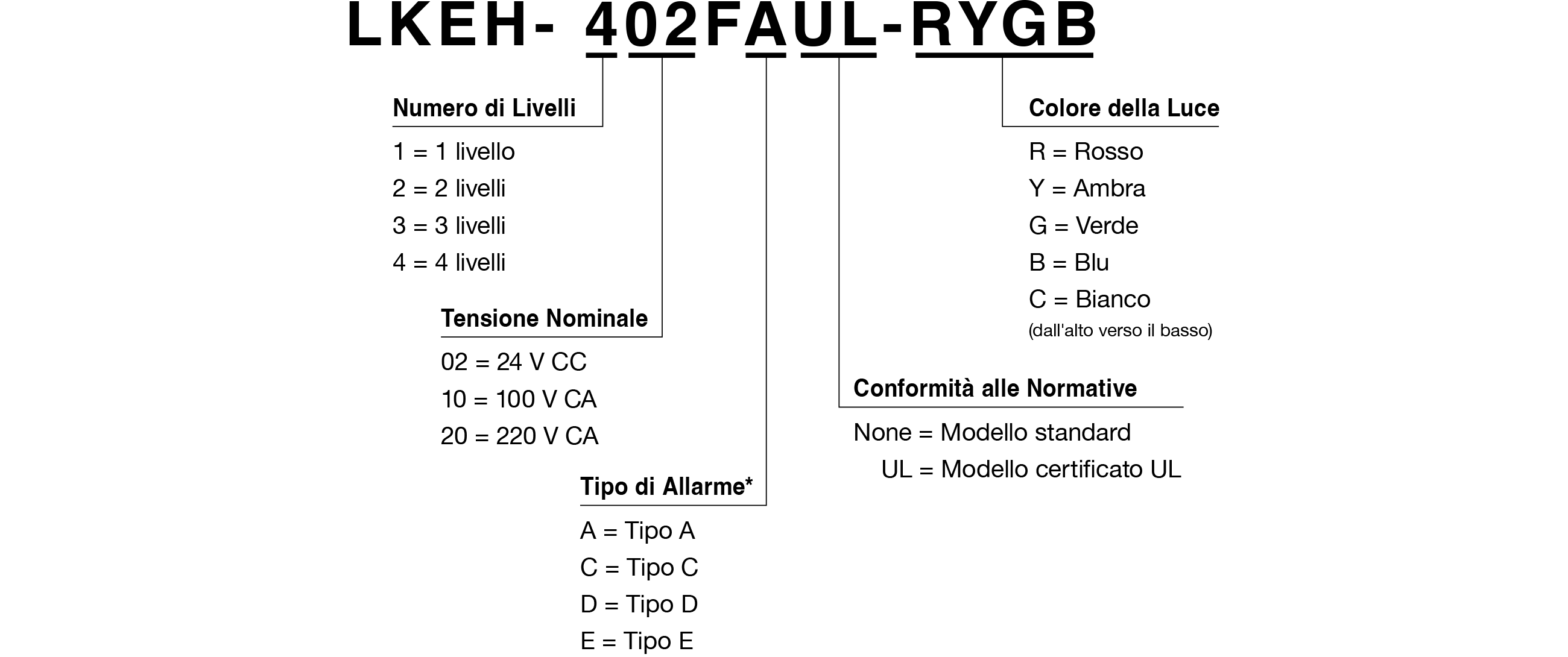

Codice Modello

Per maggiori dettagli, consultare la tabella di selezione suoni di allarme nel catalogo generale.

Elenco Prodotti

Codice Modello Numero di Livelli Tensione Nominale Tipo di Allarme Certificazione UL Colore Luce
LKEH-102F □ -R/Y/G/B/C 1 24 V DC A / C / D / E - Rosso / Ambra / Verde / Blu / Bianco
LKEH-110F □ -R/Y/G/B/C 1 100 V AC - Rosso / Ambra / Verde / Blu / Bianco
LKEH-120F □ -R/Y/G/B/C 1 220 V AC - Rosso / Ambra / Verde / Blu / Bianco
LKEH-202F □ -RY/RG 2 24 V DC - Rosso, Ambra / Rosso, Verde
LKEH-210F □ -RY/RG 2 100 V AC - Rosso, Ambra / Rosso, Verde
LKEH-220F □ -RY/RG 2 220 V AC - Rosso, Ambra / Rosso, Verde
LKEH-302F □ -RYG 3 24 V DC - Rosso, Ambra, Verde
LKEH-310F □ -RYG 3 100 V AC - Rosso, Ambra, Verde
LKEH-320F □ -RYG 3 220 V AC - Rosso, Ambra, Verde
LKEH-402F □ -RYGB 4 24 V DC - Rosso, Ambra, Verde, Blu
LKEH-410F □ -RYGB 4 100 V AC - Rosso, Ambra, Verde, Blu
LKEH-420F □ -RYGB 4 220 V AC - Rosso, Ambra, Verde, Blu
LKEH-102F □ UL-R/Y/G/B/C 1 24 V DC Rosso / Ambra / Verde / Blu / Bianco
LKEH-202F □ UL-RY/RG 2 24 V DC Rosso, Ambra / Rosso, Verde
LKEH-302F □ UL-RYG 3 24 V DC Rosso, Ambra, Verde
LKEH-402F □ UL-RYGB 4 24 V DC Rosso, Ambra, Verde, Blu

Quando si utilizzano più unità, l'avvio dei suoni potrebbe non essere simultaneo.

Questo prodotto non è consigliato per l'utilizzo su veicoli.

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

LKEH-FA/C/D/E  

LKEH-FA/C/D/E  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310054-F1 1

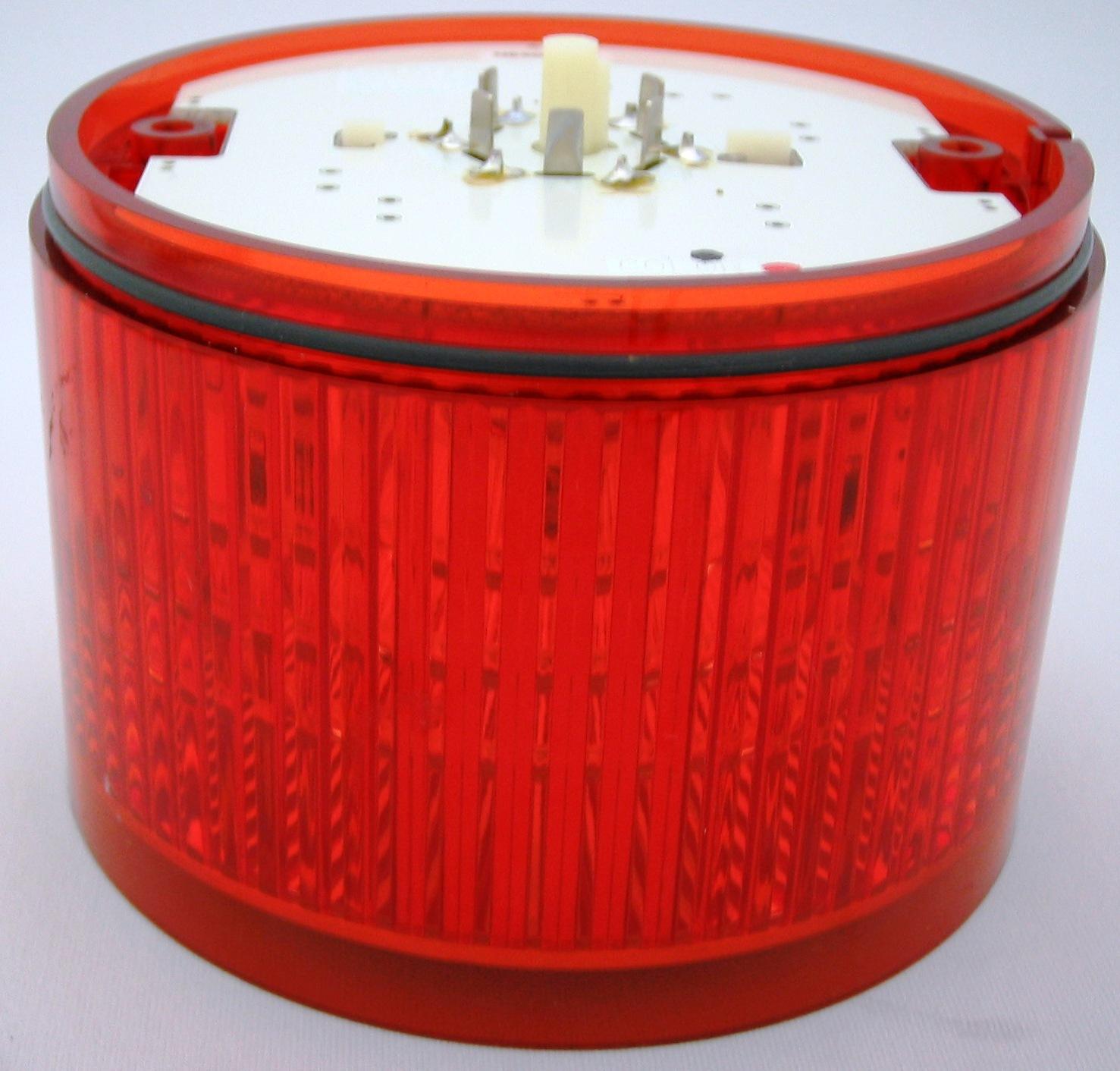

																LED Unit: Red
B72100151-1F1 1-4: Depends on number of tiers.

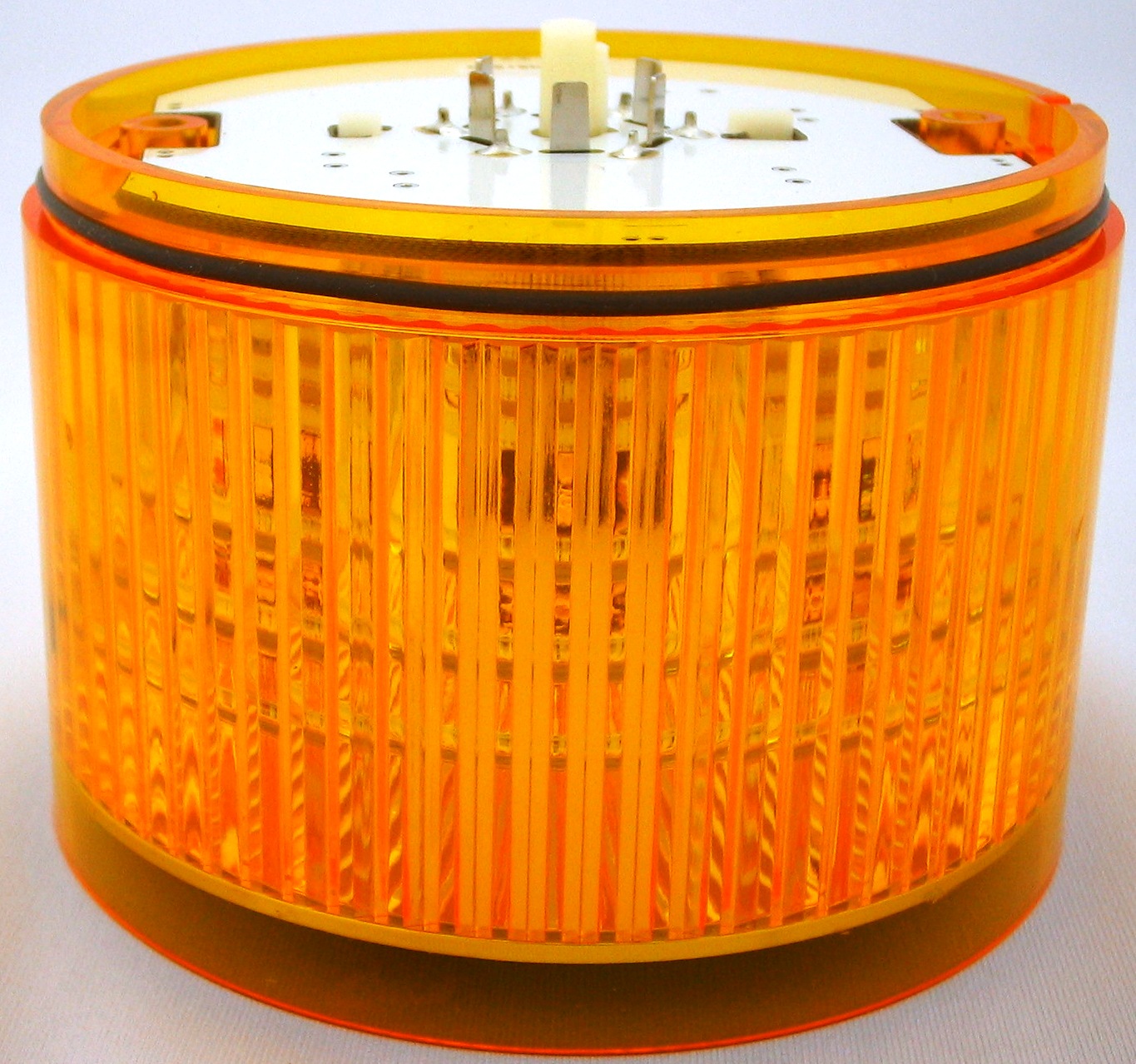

																LED Unit: Amber
B72100151-2F1 1-4: Depends on number of tiers.

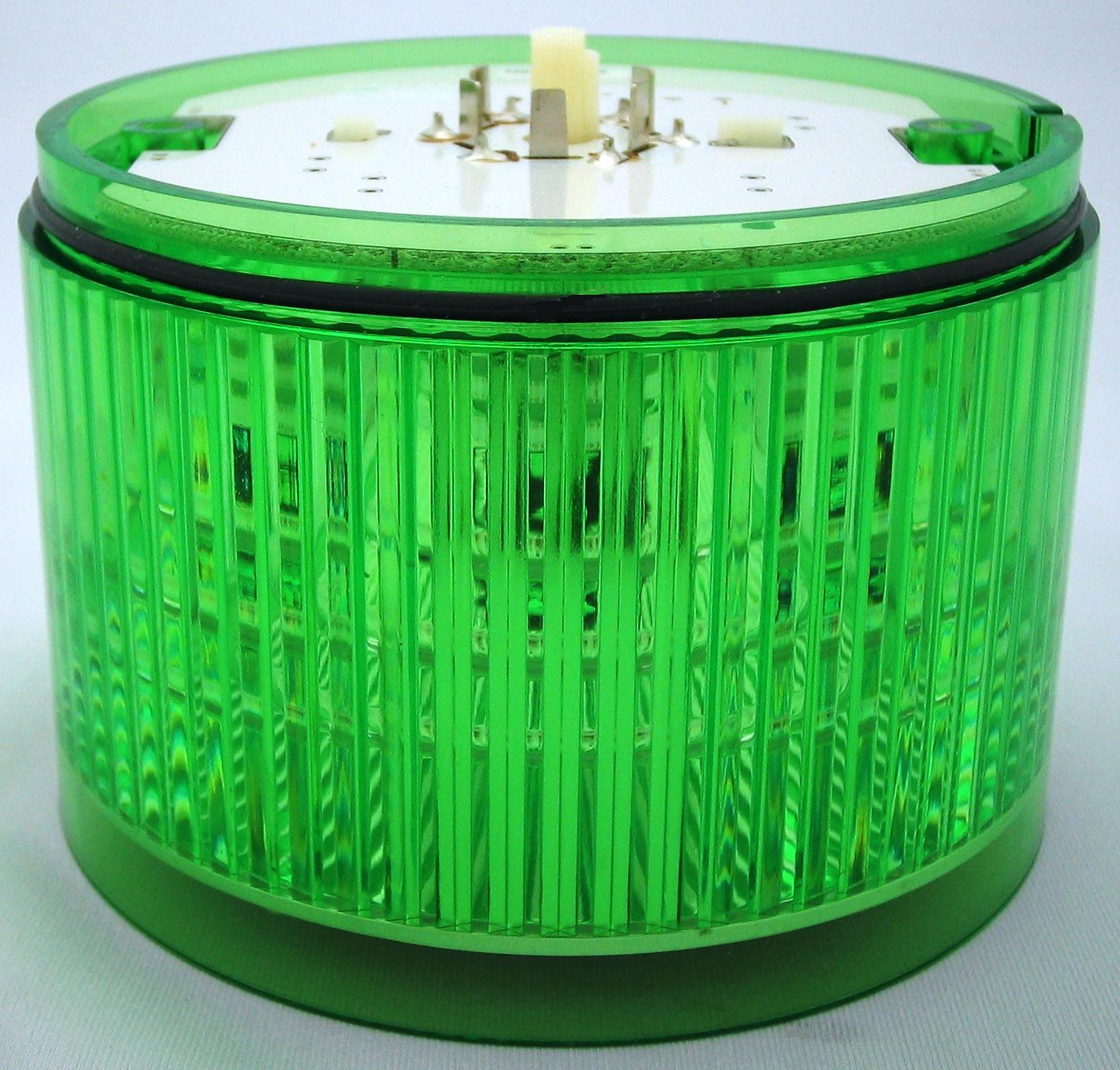

																LED Unit: Green
B72100151-3F1 1-4: Depends on number of tiers.

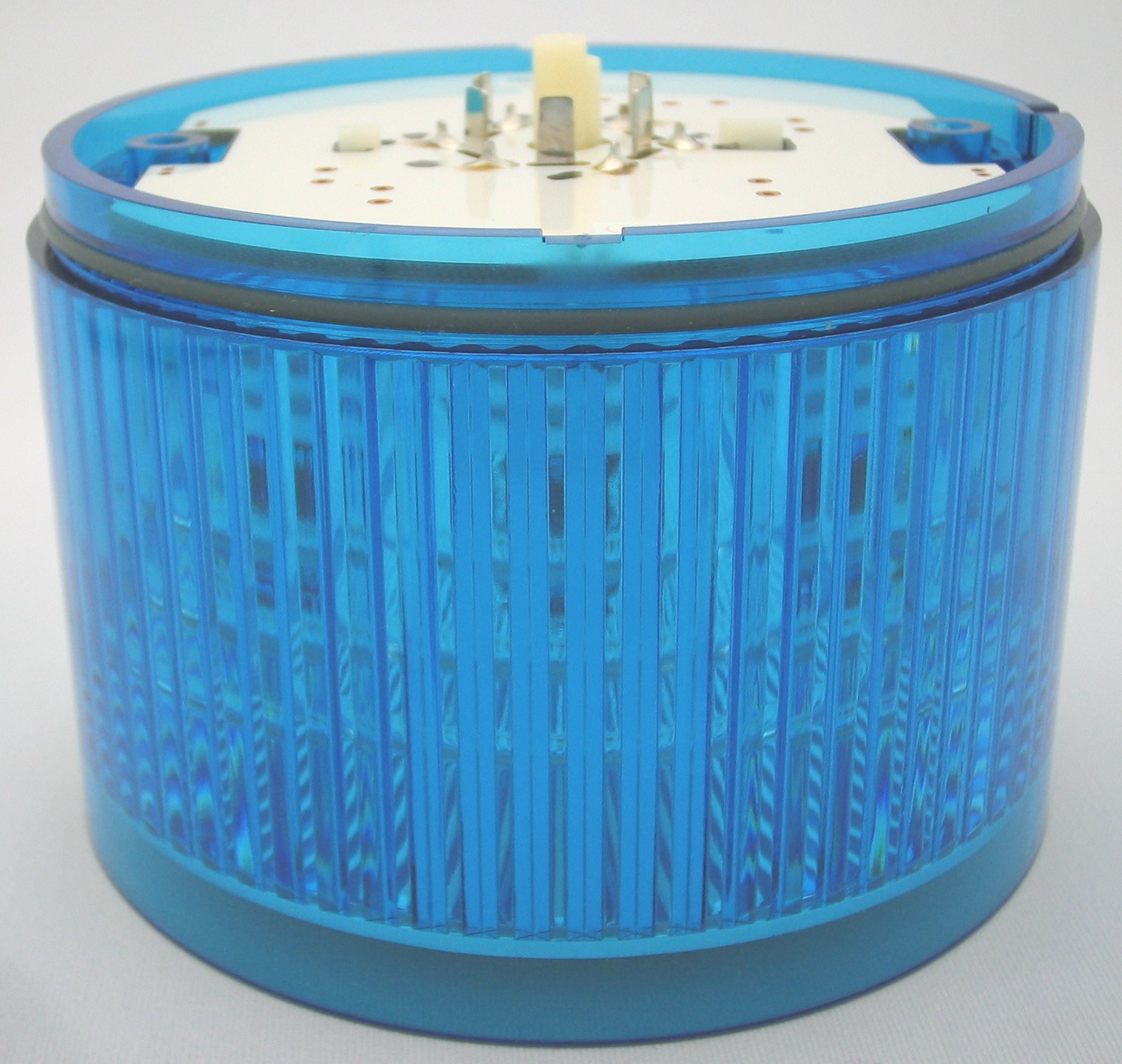

																LED Unit: Blue
B72100151-4F1 1-4: Depends on number of tiers.

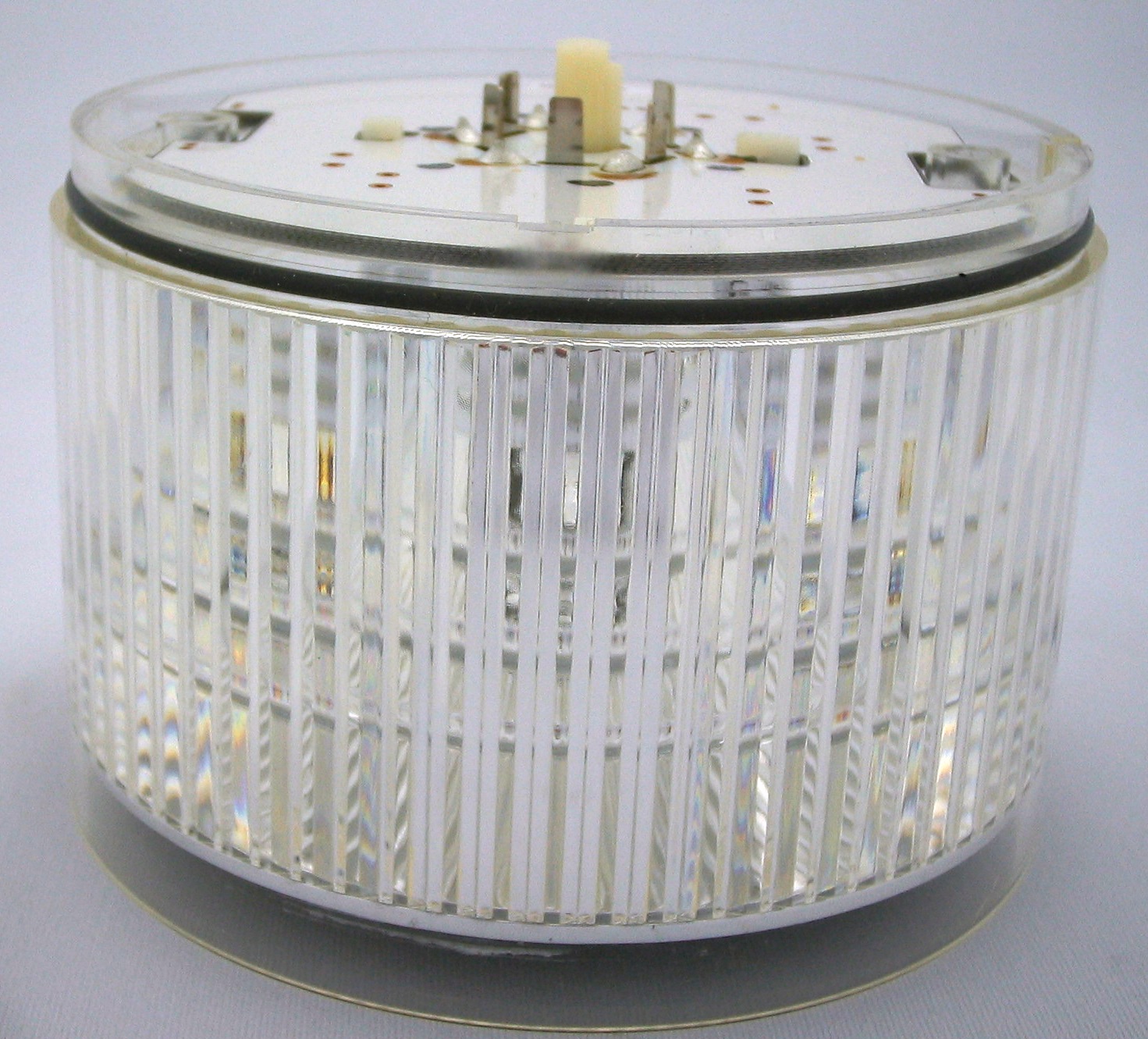

																LED Unit: White
B72100151-7F1 1-4: Depends on number of tiers.

																Shaft for LKEH : 1 Tier (2 pieces)
B62910033-1F2 2

Includes flat washers and O-rings [2 pcs each]. M4×87mm.


																Shaft for LKEH : 2 Tier (2 pieces)
B62910033-2F2 2

Includes flat washers and O-rings [2 pcs each]. M4×147mm.

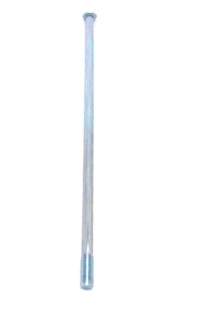

																Shaft for LKEH : 3 Tier (2 pieces)
B62910033-3F2 2

Includes flat washers and O-rings [2 pcs each]. M4×207mm.

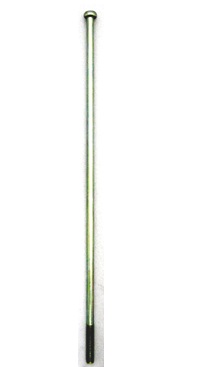

																Shaft for LKEH : 4 Tier (2 pieces)
B62910033-4F2 2

Includes flat washers and O-rings [2 pcs each]. M4×267mm.


																Front Cover
C21100087-F1 1
