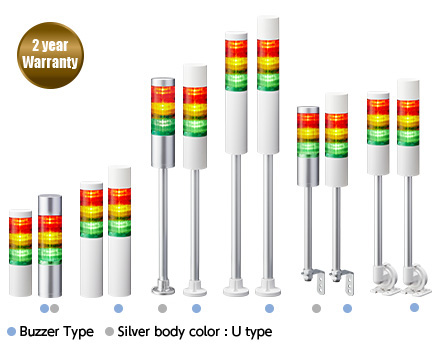

Torrette di segnalazione a LED da 60mm
LR6

Torrette di segnalazione a LED da 60mm con LED ultra-luminosi, design modulare e diverse opzioni per applicazioni complesse. Superficie liscia per un'installazione agevole.

  • Controllo I/O
  • Colonne luminose
  • Φ60
  • Continuo acceso
  • Lampeggiante (stroboscopico)
  • Allarme
  • 88dB
  • Interno
  • IP65
  • IP54
  • Rosso
  • Ambra
  • Verde
  • Blu
  • Bianco
  • Torrette di segnalazione a LED da 60mm LR6
  • Obiettivo ridisegnato e struttura modulare migliorata che offre una luce luminosa e uniforme, visibile da distanze maggiori.
  • Modulo sonoro completamente ridisegnato e sigillato, che fornisce una protezione sostanziale contro acqua e polvere, garantendo al contempo un suono forte e omnidirezionale. (LR5 12V DC: 80dB, LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB a 1 metro)
  • Design modulare "Twist and Lock" per una facile personalizzazione e configurazione in loco dei moduli LED e sonori.
  • Forma elegante e liscia con una costruzione robusta progettata per ambienti difficili, con grado di protezione IP65.
  • Modulo LED multicolore disponibile (7 colori in uno: rosso, ambra, verde, blu, azzurro, viola e bianco). Codice parte: LR6-E-MZ.
  • Quattro opzioni di montaggio: diretto, palo con staffa a L, palo con staffa circolare e palo con staffa pieghevole (solo bianco sporco).
  • Disponibile con connettore M12, montaggio passante da ½” NPT o 30mm (tipo LR6-WC).
  • Disponibile in 24V DC e 100-240V AC (solo bianco sporco).
  • Disponibile con corpo bianco sporco e argento.
  • Disponibile con lente trasparente (ordine speciale).

Specifiche

Temperatura ambiente operativa -20℃ - +50℃
Intervallo di umidità operativa 90% RH o meno, senza condensa
Intervallo di temperatura di stoccaggio -30℃ - +60℃
Intervallo di umidità di stoccaggio 90% RH o meno, senza condensa
Posizione di montaggio Uso interno
Direzione di montaggio Posizione verticale
Grado di protezione*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
Condizioni ambientali Posizione verticale
Resistenza di isolamento Maggiore di 1MΩ a 500V DC tra il cavo di ingresso dell'alimentazione e il telaio
Resistenza alla tensione 500V AC per 1 minuto tra i terminali e il telaio senza rompere l'isolamento (M2: 1500V AC per 1 minuto)
Frequenza lampeggio 60 ±2 lampeggi / min.
Livello sonoro LR6 Tipico 88dB
Riduzione del suono*2 Riduzione approssimativa di -10dB
Condizioni ambientali Suono del buzzer n.4 (Sweep) da tutte le direzioni a 1 metro di distanza
Suono del buzzer 4 modelli*2
N.1 segnale intermittente rapido / 3378Hz
N.2 segnale acustico continuo / 3378Hz
N.3 segnale Hi-Lo rapido / 2016Hz&3012Hz
N.4 suono sweep / 1000Hz-4032Hz
Uscita del transistor NPN / PNP (100-240V AC è solo NPN)
Normative di conformità ●UL 508, CSA-C22.2 No.14
●FCC Parte 15 Sottoparte B Classe A
●Direttiva RoHS (EN IEC 63000)
●Direttiva EMC (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3
●Direttiva bassa tensione (IEC/EN 60947-5-1, EN62471)*4

*1: Tipo LJ è IP54   *2: Dipende dalle impostazioni dell'interruttore DIP   *3: Esclusi KT, modello WT assemblato e tipo LJ M2   *4: Solo tipo M2 (Escluso tipo LJ)

Specifiche Moduli LED

Colore Rosso Ambra Verde Blu Bianco
Corrente filo segnale (per unità) / Consumo energetico nominale (per unità) Tipico 40mA / 1W
Massimo 45mA / 1.3W

Specifiche Moduli Buzzer

Corrente filo segnale (modulo Buzzer) / Consumo energetico nominale (modulo Buzzer) Tipico 40mA / 1W
Massimo 250mA / 1.3W

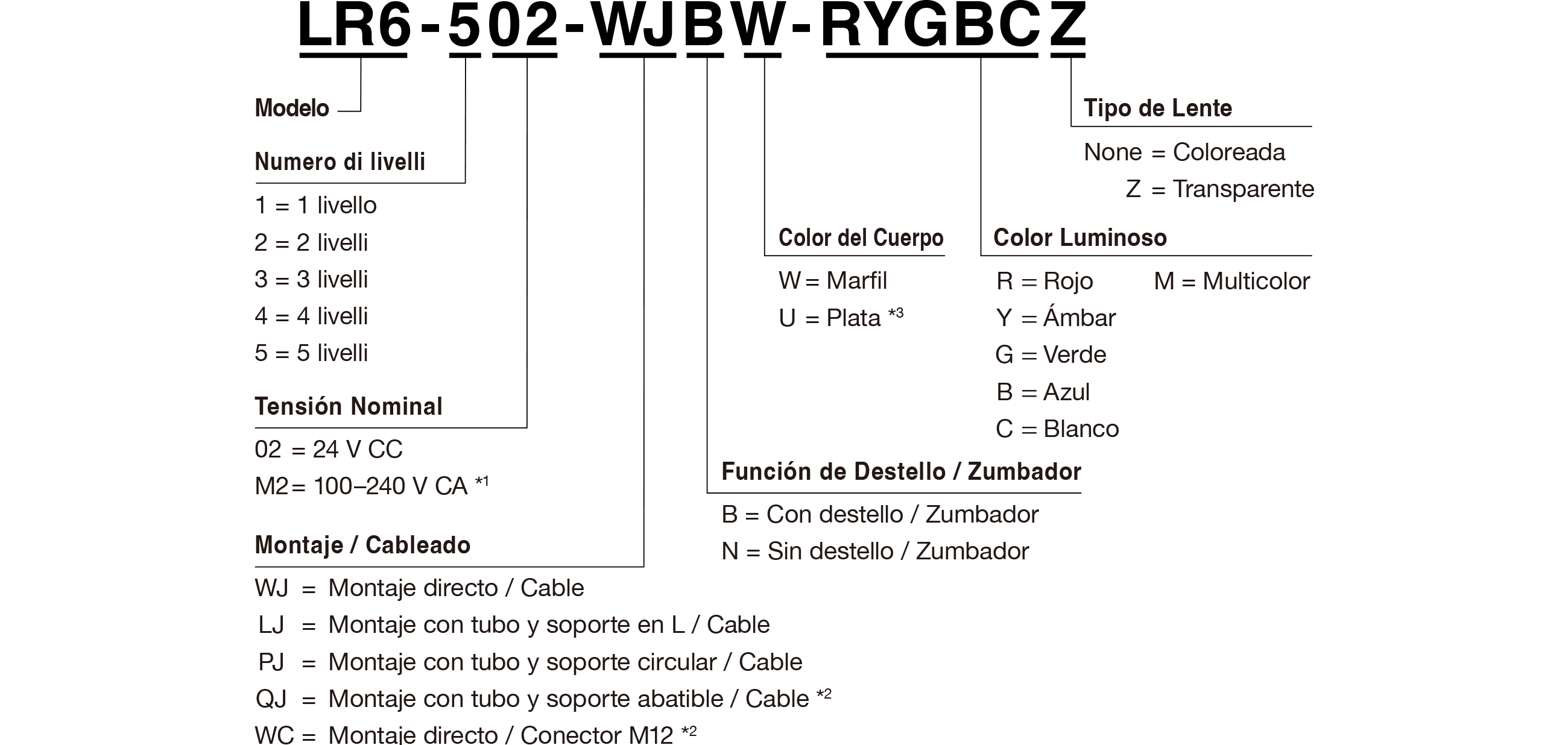

Codice Modello

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

(*) Il servizio di download dei dati su questo sito si ritiene che abbia concordato le seguenti "".

LR6  

LR6  

Parti di ricambio

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

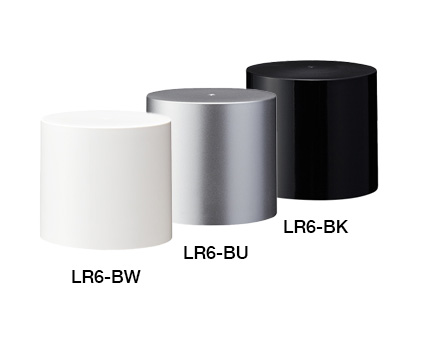

																Headcover
B32310072-7F1 1

																Filter Sheet: LR6 (5 pieces)
B25310067-6F1 1-5: Depends on the number of tiers.

																O-ring: LR7 (5 pieces)
B25110068-F1 2-7: Depends on the number of tiers.

																LR6 Pole Bracket
B22210161-7F1 1

																Waterproof Ring
B25110047-F1 LJ type : 1   PJ/QJ type : 2

																Hexagonal Nut: M22
S33533110-222F1 2

																Flat washer: M22
S33642010-222F1 2
