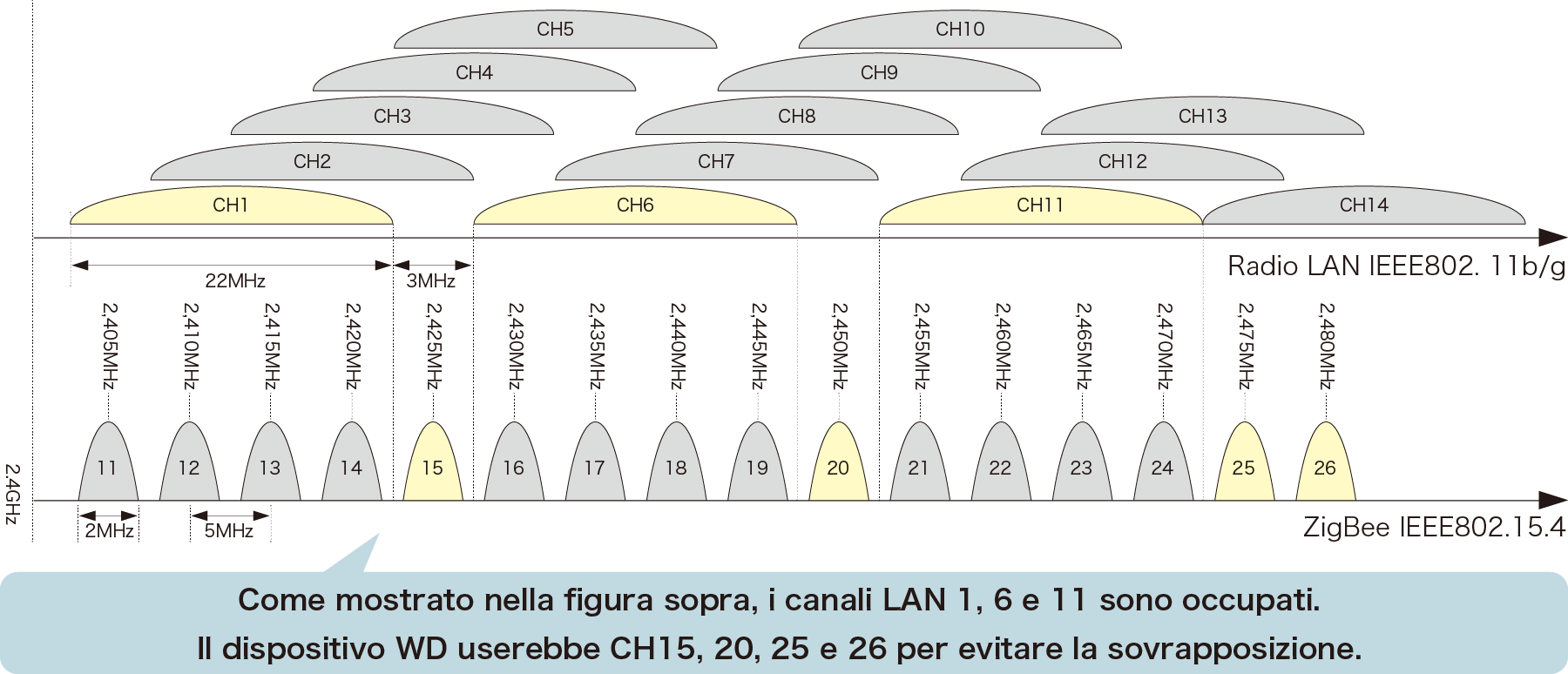

La serie WD utilizza la banda di frequenza a 2,4 GHz e dispone di uno standard wireless che impedisce la sovrapposizione utilizzando canali non occupati. Significa che è un sistema wireless che può coesistere con la LAN wireless evitando la sovrapposizione di bande di frequenza.
Quando si utilizzano più ricevitori contemporaneamente, è possibile impostare gli ID di gruppo (indicati come ExtendedPanID nel nostro sistema WD) per ciascun ricevitore in modo che più ricevitori possano operare sullo stesso canale.
I prodotti del sistema WD non interferiranno con i segnali Bluetooth o ZigBee.

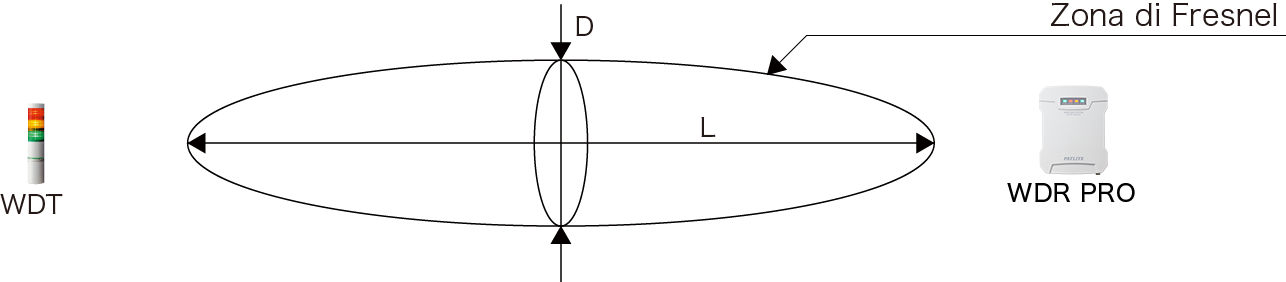

・ Per garantire il corretto collegamento di trasmettitori e ricevitori, è necessaria una "zona priva di ostacoli" (denominata zona di Fresnel).
・ La zona di Fresnel è costituita da spazi tridimensionali e le dimensioni per garantirlo sono le seguenti.
Quando la linea di vista (L) è 20 m → il diametro della zona di Fresnel (D) è di circa 1,6 m
Quando la linea di vista (L) è 10 m → il diametro della zona di Fresnel (D) è di circa 1,2 m
*Se l'ambiente di installazione non dispone di una zona Fresnel, un ostacolo potrebbe interferire con la corretta connessione wireless indipendentemente dalla distanza tra il trasmettitore e il ricevitore.

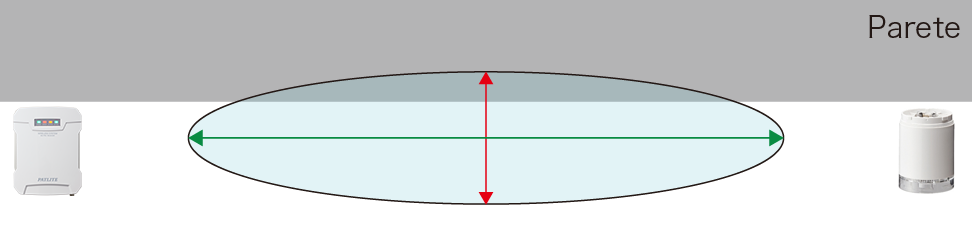

・ Se il ricevitore e il trasmettitore sono montati sulla stessa parete, la parete potrebbe ostruire la zona di Fresnel e influire sulla qualità della connessione. Lo stesso effetto può verificarsi con soffitti, pavimenti e apparecchiature di grandi dimensioni.
In tal caso, allontanare il più possibile il ricevitore e il trasmettitore dalla parete.
Selezionare la gamma di stati della torre di segnalazione trasmessi dal trasmettitore.
Questo formato è compatibile con WDT-5E-Z2 e WDT-6M-Z2.
Impostare fino a 4 stati (da rosso, ambra, verde, blu e bianco) da trasmettere.
※ Uno degli stati sarà definito come linea elettrica.
Questo formato è compatibile con WDT-5LR-Z2 e WDT-6LR-Z2.
Impostare 6 stati (rosso, ambra, verde, blu, bianco e cicalino) da trasmettere.

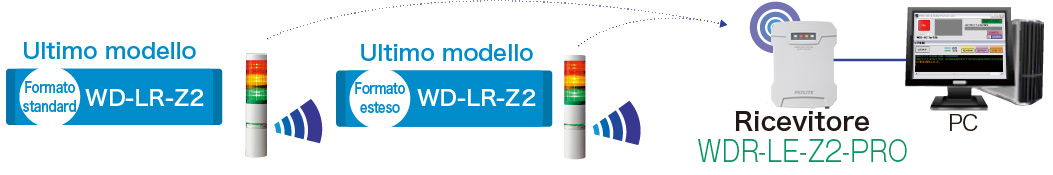

Clienti che utilizzano il sistema WD per la prima volta
Prodotti aggiunti
Software di configurazione del sistema WD
WDS-WIN01

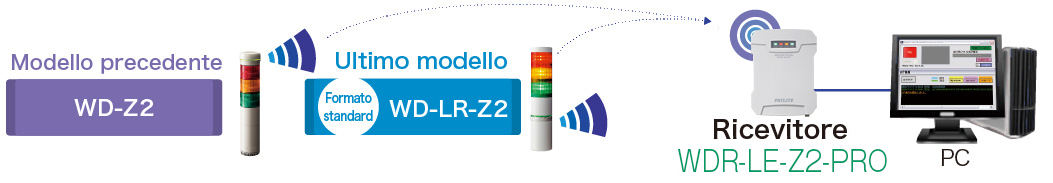

Clienti con modelli precedenti di WD System
Prodotti aggiunti
Software di configurazione del sistema WD
WDS-WIN01

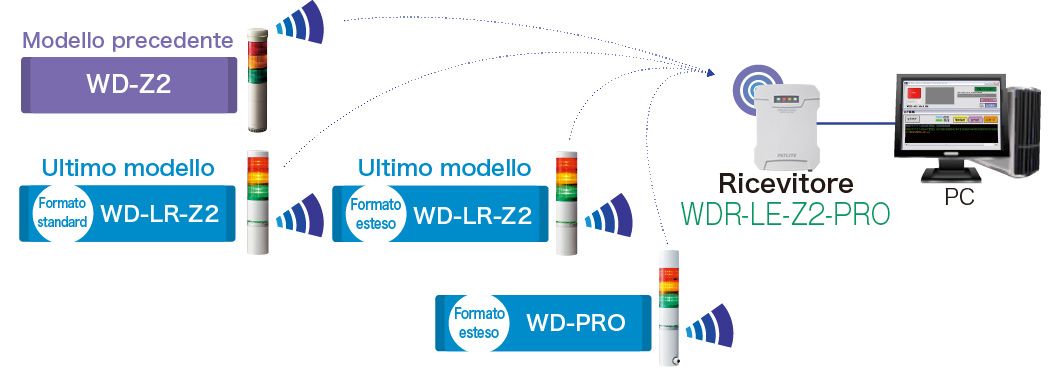

Prodotti aggiunti
Software di configurazione del sistema WD
WDS-WIN01

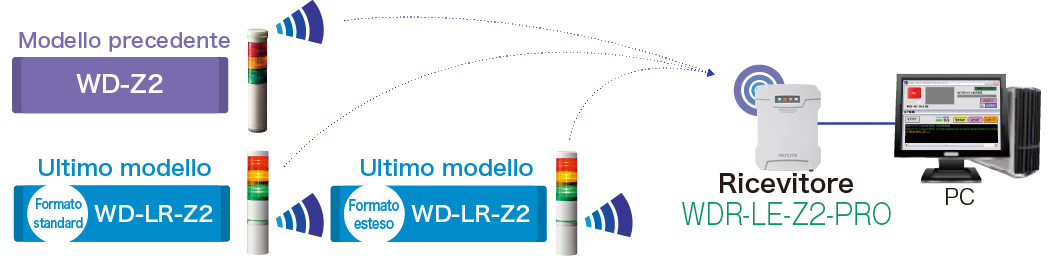

Prodotti aggiunti
Software di configurazione del sistema WD
WDS-WIN01
※ver. 1.03 o successiva

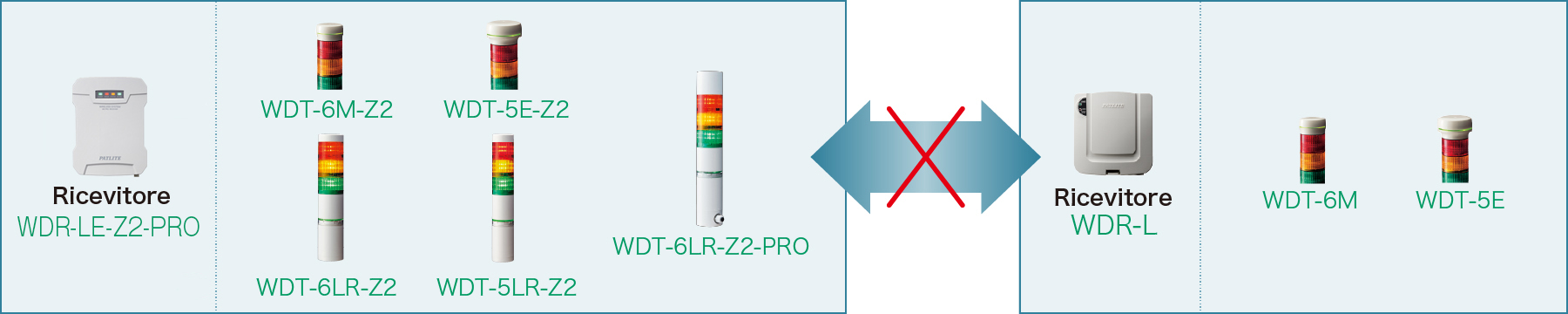

I modelli attuali della serie WD-Z2 ei modelli precedenti della serie WD non sono compatibili tra loro a causa della revisione degli standard IEEE.
