Trasmettitore WD-Z2

serie WD

Trasmettitore WD-Z2

Questo trasmettitore è compatibile con le nostre torri di segnalazione serie LE e LME,
in circolazione dal 1998.

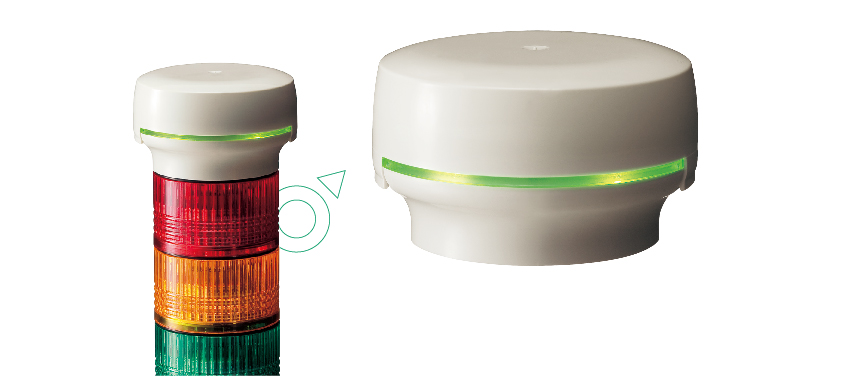

WDT-6M-Z2

Torretta di segnalazione compatibile : serie LME*1

Consumo di corrente : tipico 20mA

Raggio di comunicazione : linea di vista 30 m*2

Dettagli del prodotto

WDT-5E-Z2

Torretta di segnalazione compatibile : serie LE*1

Consumo di corrente : tipico 20mA

Raggio di comunicazione : linea di vista 30 m*2

Dettagli del prodotto

*1 Esistono alcune restrizioni alla compatibilità delle torrette di segnalazione.
*2 Per via delle caratteristiche delle onde radio, questo valore è da ritenersi indicativo.

Installazione del trasmettitore

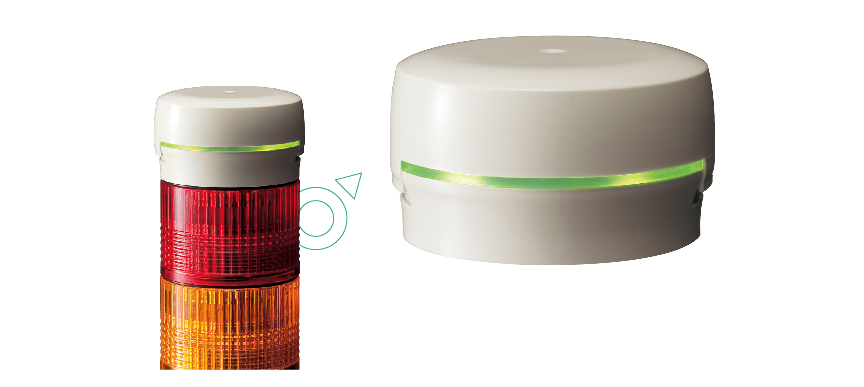

Posizionare la staffa del trasmettitore A sulla torretta di segnalazione e fissarla con la vite centrale. Quindi fissare il coperchio superiore B sulla staffa e ruotarlo finché non è bloccato in posizione.
(Una delle linee di segnale dovrà essere utilizzata come linea di alimentazione.)

Trasmettitore WD-LR-Z2

Questo trasmettitore è compatibile con le nostre torri di segnalazione della serie LR, in circolazione dal 2016.

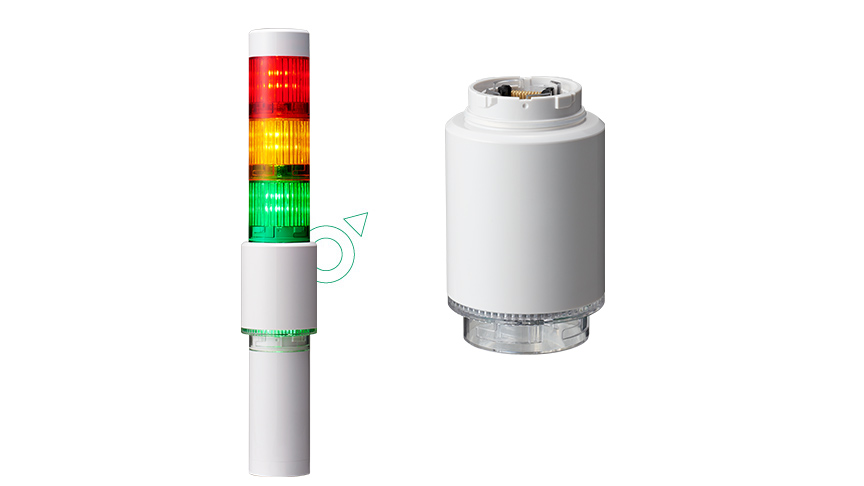

WDT-4LR-Z2

Torretta di segnalazione compatibile : serie LR4

Consumo di corrente : tipico 20mA

Raggio di comunicazione : linea di vista 30 m*

Dettagli del prodotto

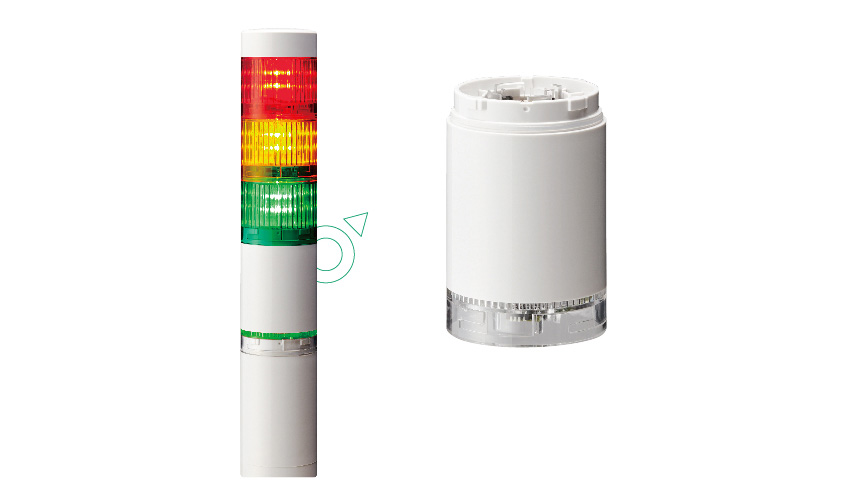

WDT-5LR-Z2

Torretta di segnalazione compatibile : serie LR5

Consumo di corrente : tipico 20mA

Raggio di comunicazione : linea di vista 30 m*

Dettagli del prodotto

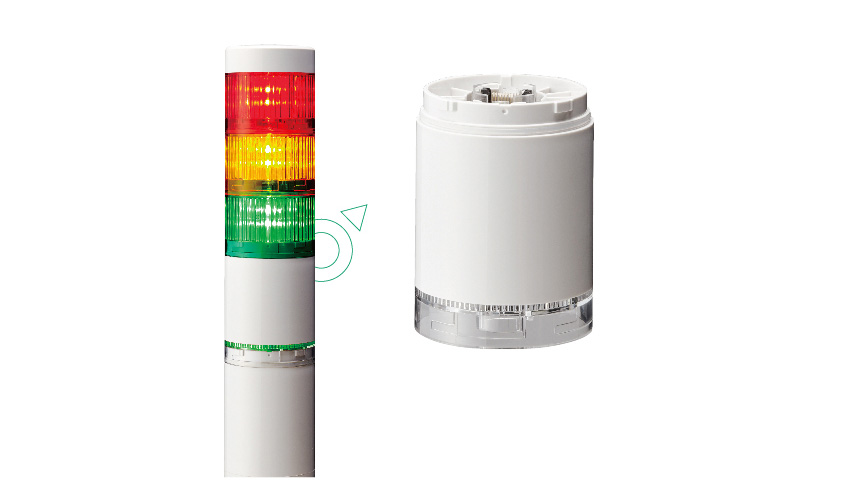

WDT-6LR-Z2

Torretta di segnalazione compatibile : serie LR6

Consumo di corrente : tipico 20mA

Raggio di comunicazione : linea di vista 30 m*

Dettagli del prodotto

*A causa delle caratteristiche delle onde radio, questo valore è solo un punto di riferimento.

Installazione del trasmettitore

Posiziona semplicemente il trasmettitore sulla torre del segnale e ruotalo per bloccarlo in posizione. Non sono necessari utensili per l’installazione.

Specifiche
Specifiche del trasmettitore
Codice del prodotto WDT-4LR-Z2 WDT-5LR-Z2 WDT-6LR-Z2 WDT-5E-Z2 WDT-6M-Z2
Torri di segnalazione compatibili Serie LR4 Serie LR5 Serie LR6 Serie LE *1 Serie LME *1
Tensione nominale 24V DC
Range di tensione 19,0 ~ 26,4 V CC 21,6 ~ 26,4 V CC
Consumo di corrente
nominale
55mA 20mA
Temperatura ambiente di esercizio -10℃~+50℃ -10℃~+60℃
Umidità ambiente di esercizio 85% di umidità relativa o inferiore (senza condensa)
Temperatura ambiente di stoccaggio -20℃~+60℃ Da -20 ° C a 70 ° C (senza congelamento)
Posizione di montaggio Sulla parte superiore dell'unità del corpo In cima alla torre del segnale
Luogo di installazione Interno
Direzione di montaggio In posizione verticale
Grado di protezione IP65 (IEC 60529) 、 NEMA TYPE 4X, 13 Conforme a quella della torretta di segnalazione allegata
Massa 70g 74g 85g 52g
Numero di contatti 6 punti (rosso, ambra, verde, blu, bianco, cicalino) 4 punti (scegli 4 tra Rosso, Ambra, Verde, Blu, Bianco) *2
Tempo di risposta in ingresso 100 msec o più
Tipo di visualizzazione Indicatore di stato
Unità operativa DIP switch
Ingresso contatto esterno Ingresso segnale di controllo

*1 Alcuni modelli non sono compatibili.
*2 1 contatto è utilizzato per l'alimentazione, quindi il numero di contatti utilizzabili è 4.

WD PRO Series

Sistema di acquisizione dati wirelessSerie WD PRO

Consente una facile visualizzazione delle 4M (uomo, macchina, materiale, metodo).

Trasmettitore WD PRO

WDT-6LR-Z2-PRO

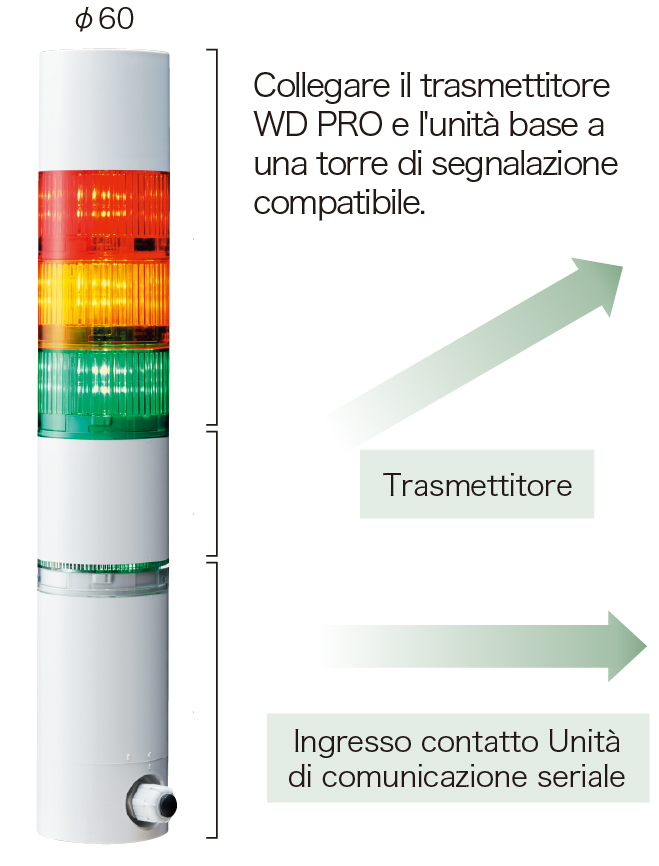

Torretta di segnalazione compatibile : serie LR6

Consumo di corrente : max 110mA
(valore totale per trasmettitore e unità base)

Raggio di comunicazione : linea di vista 30 m*

*A causa delle caratteristiche delle onde radio, questo valore è solo un punto di riferimento.

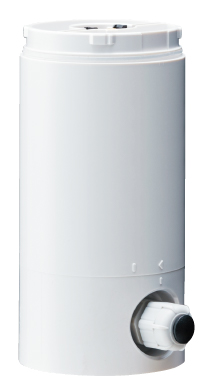

Unità base WD PRO

WDB-D80S-PRO

RS-232C

Parallelo : 8 ingressi di contatto

Cancella input

NOTA) Questa unità base non è compatibile con i trasmettitori della serie WD-Z2.

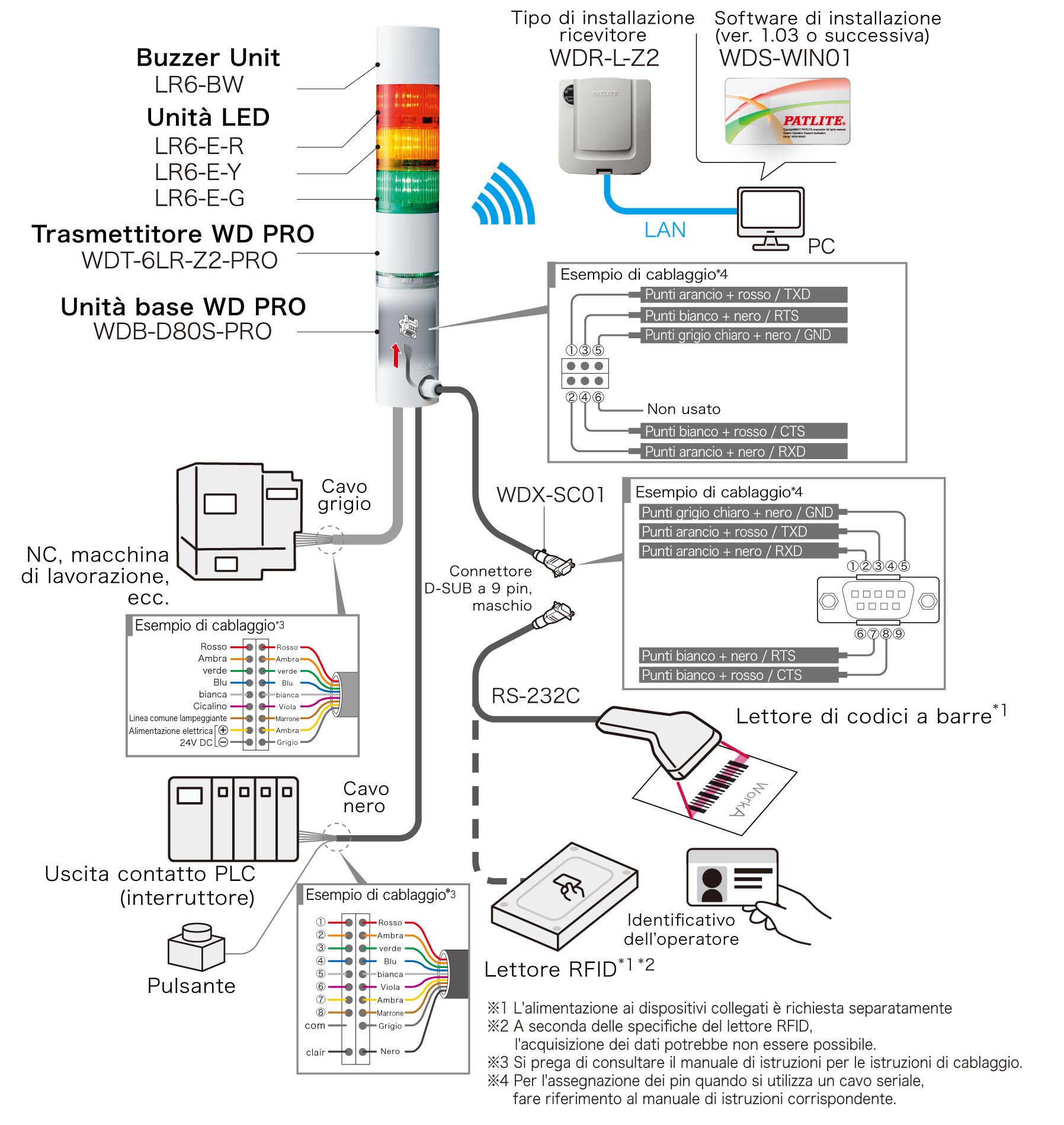

Configurazione della serie WD PRO
Specifiche
Specifiche del trasmettitore
Codice del prodotto WDT-6LR-Z2-PRO
Modelli collegabili WDB-D80S-PRO
Tensione nominale 24V DC
Range di tensione d’esercizio 24V DC ±10%
Consumo di corrente nominale Max. 110 mA (tensione applicata: 24 V CC)
Temperatura ambiente di esercizio -10℃~+50℃
Umidità ambiente di esercizio 85% di umidità relativa o inferiore (senza condensa)
Temperatura ambiente di stoccaggio -20℃~+60℃
Umidità ambiente di stoccaggio 85% di umidità relativa o inferiore (senza condensa)
Montaggio Impilato sopra il WDB-D80S-PRO
Luogo di installazione Interno
Direzione di montaggio In posizione verticale
Grado di protezione IP65 (IEC 60529) 、 NEMA TYPE 4X, 13
Massa 90g
Numero di contatti 6 punti (rosso, ambra, verde, blu, bianco, cicalino) + 8 punti (binario da 0 a 255) + 1 punto (ingresso chiaro)
Tempo di risposta in ingresso 100 msec o più
Tipo di visualizzazione Indicatore di stato
Unità operativa DIP switch
Ingresso di controllo esterno Ingresso segnale di controllo
